申請日2010.06.22
公開(公告)日2011.12.28
IPC分類號C02F3/30; C02F9/14
摘要
本發明公開了一種雙層生物協同處理污水的裝置。本發明由內層生物區和環形外生物區組成，所述內層生物區由隔墻圍成，內層生物區內填活性污泥，污水進水管從內層生物區頂部穿進內層生物區內;環形外生物區由外墻和內墻圍成，環形外生物區由生物處理區和澄清區組成，生物處理區底部設置曝氣管道，生物處理區內設置泳動生物膜填料和活性污泥，澄清區外墻上設置出水口，澄清區設置排泥管和污泥回流管，污泥回流管穿過澄清區內墻和隔墻進入內層生物區，排泥管從澄清區外墻穿出。本發明采用了泳動生物膜填料，較大的增加了生物量，并且使生物更具活性，生物相也更加豐富多樣。

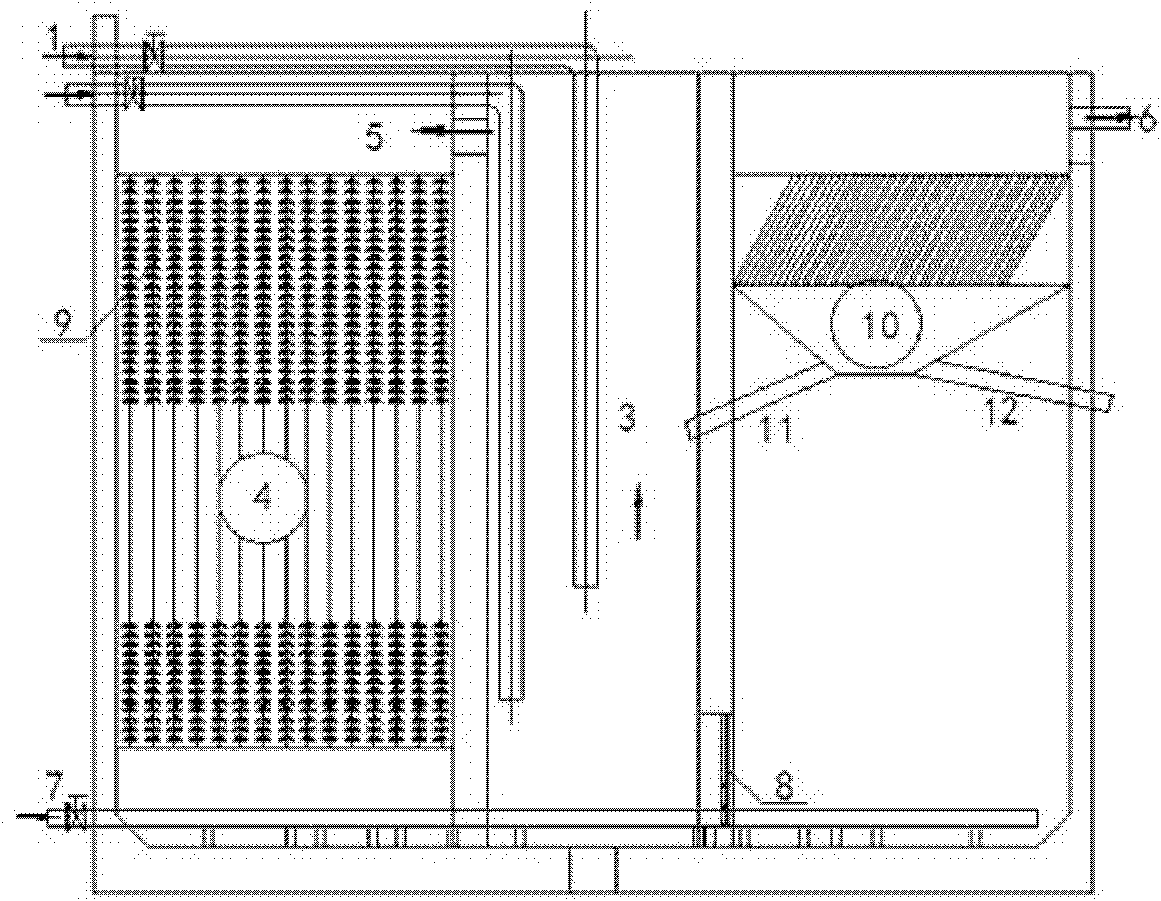

摘要附圖
權利要求書
1.一種雙層生物協同處理污水的裝置，其特征是，由內層生物區和環形外生物區組成，所 述內層生物區由隔墻圍成，內層生物區內填活性污泥，污水進水管從內層生物區頂部穿進內 層生物區內;環形外生物區由外墻和內墻圍成，環形外生物區由生物處理區和澄清區組成， 生物處理區底部設置曝氣管道，生物處理區內設置泳動生物膜填料和活性污泥，所述隔墻和 內墻之間設置閘板，輸水管道從內層生物區依次穿過隔墻和內墻進入生物處理區，澄清區外 墻上設置出水口，澄清區設置排泥管和污泥回流管，污泥回流管穿過澄清區內墻和隔墻進入 內層生物區，排泥管從澄清區外墻穿出。
說明書
雙層生物協同處理污水的裝置
技術領域
本發明涉及環保與節能領域，更具體地說，是針對有機廢水，尤 其含有高濃度有機污廢水和難降解的污廢水的處理裝置。
背景技術
現有基礎處理污水一般分為活性污泥法和生物膜法，主要有氧化 溝、生物濾池、SBR反應器等�；钚晕勰喾ň哂泄に嚦墒臁⒐に噮�(shù) 調整方便、出水水質好的優點，但是反應構筑物體積比較大，剩余污 泥多，易發生污泥膨脹。生物膜法具有抗負荷能力強，反應器體積小， 不會發生污泥膨脹，生物污泥少的優點，但是出水水質略差，尤其在 水量和水質變化較大時，生物膜大量脫膜，水質波動很大。
發明內容
本發明所要解決的技術問題是，克服現有技術中存在的不足，提 供一種雙層生物協同處理污水的裝置。
本發明雙層生物協同處理污水的裝置，通過下述技術方案予以實 現，由內層生物區和環形外生物區組成，所述內層生物區由隔墻圍成， 內層生物區內填活性污泥，污水進水管從內層生物區頂部穿進內層生 物區內;環形外生物區由外墻和內墻圍成，環形外生物區由生物處理 區和澄清區組成，生物處理區底部設置曝氣管道，生物處理區內設置 泳動生物膜填料和活性污泥，所述隔墻和內墻之間設置閘板，輸水管 道從內層生物區依次穿過隔墻和內墻進入生物處理區，澄清區外墻上 設置出水口，澄清區設置排泥管和污泥回流管，污泥回流管穿過澄清 區內墻和隔墻進入內層生物區，排泥管從澄清區外墻穿出。
本發明的主要特點是解決了以往自身無固液分離和內部污泥回 流的問題，增加了單個裝置的獨立應用的可能性，減少了占地和投資， 降低了運行成本。由于在一個裝置內就可以解決污泥回流的問題，同 時也能得到較為準確和更加容易的控制，使處理效果更加穩定。
本發明采用了泳動生物膜填料，較大的增加了生物量，并且使生 物更具活性，生物相也更加豐富多樣。
本發明對不同水質的污廢水的應用存在一定的差距，特別適合難 生物降解的工業廢水的處理，一般可提高處理效率18%～30%，比不 帶固液分離和內部回流的裝置，可降低運行費用5%～13%，降低投資 8%～12%;并且處理效果更加穩定和可靠，操作方便，維護簡單。
本發明預期在對含油廢水、藥物廢水、印染廢水、造紙廢水和表 面活性劑廢水等的處理都將起到良好處理效果。
