申請日2010.06.21

　　公開(公告)日2011.01.26

　　IPC分類號G05D16/20; C02F1/42

　　摘要

　　本實用新型涉及一種全自動水處理壓力控制器，其特征在于：斷路器與面板電源燈及面板運行燈連接并接入220V電源，斷路器依次與變壓器、供水壓力開關、控制接觸器、再生閥、面板再生燈連接;變壓器與供水壓力開關及軟化水壓力開關連接;軟化水壓力開關與供電接觸器及時間繼電器連接;控制接觸器與再生閥及供電接觸器、時間繼電器連接;供電接觸器與再生閥及進水閥連接;再生閥與面板再生燈連接;時間繼電器與軟化水閥連接;軟化水閥與面板軟化水燈連接。本實用新型具有結構簡單、運行可靠，確保給水壓力及質量，且造價低廉等特點，可使鍋爐全自動水處理儀工作時水壓控制在0.4MPa以下，確保全自動水處理儀運行安全可靠。

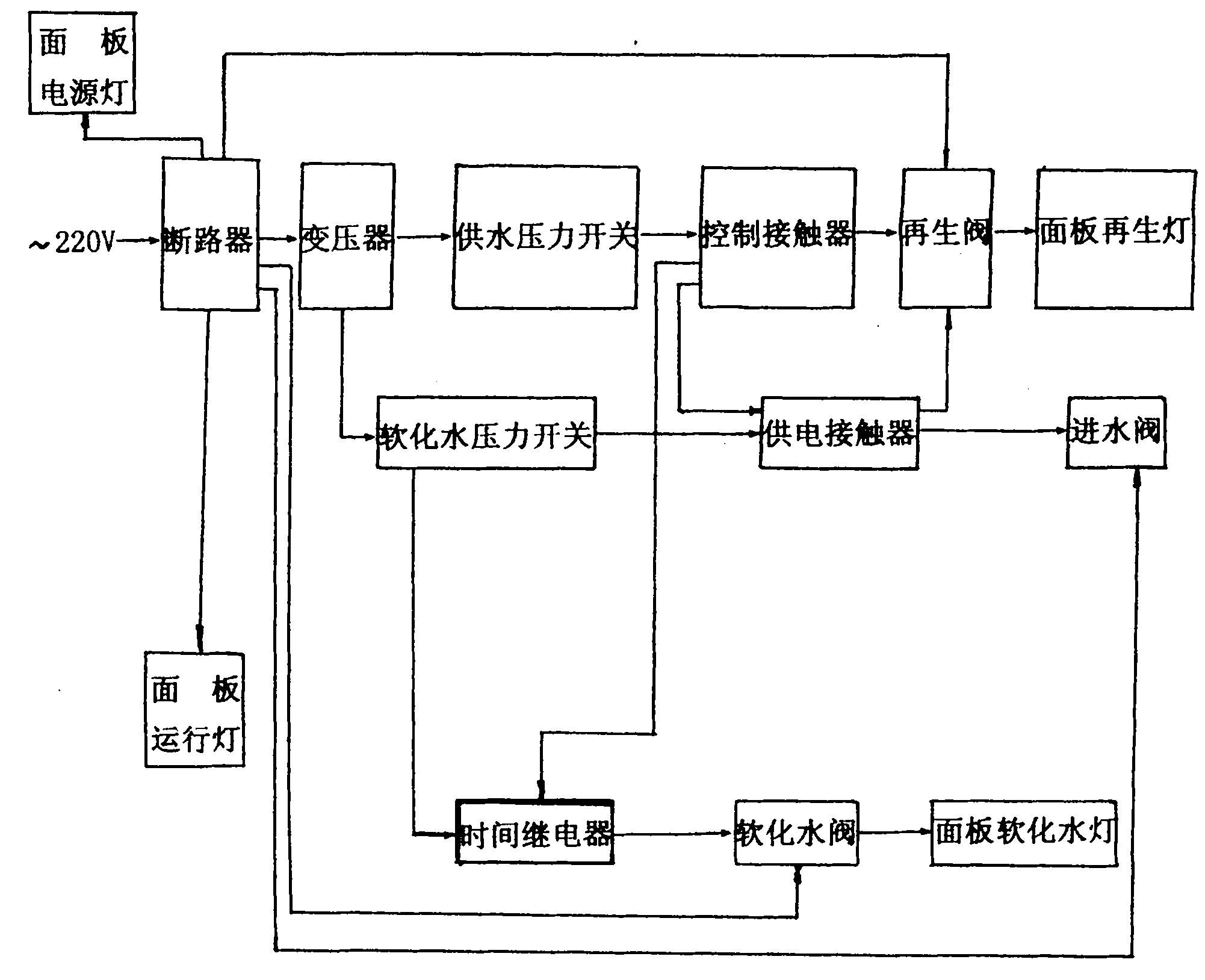

　　摘要附圖



　　權利要求書

　　1.一種全自動水處理壓力控制器，其特征在于：斷路器與面板電源燈及面板運行燈連接并接入220V電源，斷路器依次與變壓器、供水壓力開關、控制接觸器、再生閥、面板再生燈連接;變壓器與供水壓力開關及軟化水壓力開關連接;軟化水壓力開關與供電接觸器及時間繼電器連接;控制接觸器與再生閥及供電接觸器、時間繼電器連接;供電接觸器與再生閥及進水閥連接;再生閥與面板再生燈連接;時間繼電器與軟化水閥連接;軟化水閥與面板軟化水燈連接。

　　說明書

　　全自動水處理壓力控制器

　　技術領域

　　本實用新型屬于全自動水處理技術領域，特別涉及一種全自動水處理壓力控制器。

　　背景技術

　　國內對鍋爐軟化水處理傳統采用全自動水處理儀，進水壓力要求不大于0.4MPa，最大壓力不得超過0.6MPa，當進水壓力長時間超過0.4MPa時，可導致全自動水處理儀設備損壞，致使無法工作。目前，國內石油、化工、礦山及遠離城區或自來水壓力低的供暖單位，用加壓泵或采集地下水用潛水泵供水。通過全自動水處理儀再生時水壓都較高，壓力都超過0.6MPa，因此不能使用全自動水處理儀來處理鍋爐進水，從而不能保證鍋爐給水的質量，導致鍋爐容易結垢、浪費水、電、煤，降低了鍋爐的使用壽命。

　　發明內容

　　本實用新型克服了上述存在的缺陷，目的是為保障鍋爐給水的壓力及質量，降低成本，提供一種具有結構簡單、運行可靠，確保給水壓力及質量，且造價低廉的全自動水處理壓力控制器。

　　本實用新型全自動水處理壓力控制器內容簡述：

　　本實用新型全自動水處理壓力控制器，其特征在于：斷路器與面板電源燈及面板運行燈連接并接入220V電源，斷路器依次與變壓器、供水壓力開關、控制接觸器、再生閥、面板再生燈連接;變壓器與供水壓力開關及軟化水壓力開關連接;軟化水壓力開關與供電接觸器及時間繼電器連接;控制接觸器與再生閥及供電接觸器、時間繼電器連接;供電接觸器與再生閥及進水閥連接;再生閥與面板再生燈連接;時間繼電器與軟化水閥連接;軟化水閥與面板軟化水燈連接。

　　本實用新型全自動水處理壓力控制器，具有結構簡單、運行可靠，確保給水壓力及質量，且造價低廉等特點，可使鍋爐全自動水處理儀工作交換時水壓控制在0.4MPa以下，確保全自動水處理儀運行安全可靠。
