　　摘要

　　一種用污泥制造蒸壓灰砂磚或粉煤灰磚及化肥、油脂的方法，采用堿化脫水、干化處理、球磨粉碎、配料、制造生料、消化、沖壓制坯、蒸養、尾氣尾水處理的工藝流程，制造的蒸壓灰砂磚的重量百分含量為：污泥干粉為12%～22%，細砂為78%～88%;蒸壓粉煤灰磚的重量百分含量為：污泥干粉為15%～22%，粉煤灰為48%～63%，細集料為18%～32%，石膏為2%;污泥干粉的重量百分含量為：氫氧化鈣75%～82%，碳水化合物、蛋白質及其它高分子有機物、烷基苯磺酸鈉(ABS)、甲酚及難降解的性能穩定的合成有機物合計8%～12%，泥土、硫酸鈣、硫酸銨、及含量極少的重金屬3～5%，水為7～9%的方案，克服了現污泥處理中易產生二次污染的缺陷。適用于對各種放射性不超標的污泥的回收利用。

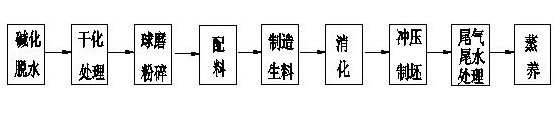

　　摘要附圖



　　權利要求書

　　1.一種用污泥制造蒸壓灰砂磚或粉煤灰磚及化肥、油脂的方法，其特征在于蒸壓灰砂磚的重量百分含量為：污泥干粉為12%～22%，細砂為78%～88%;所述污泥干粉的重量百分含量為：氫氧化鈣75%～82%，以污泥為原料的碳水化合物、蛋白質及其它高分子有機物、烷基苯磺酸鈉(ABS)、甲酚及難降解的性能穩定的合成有機物合計8%～12%，以SiO2為主要成份的泥土、硫酸鈣、硫酸銨、及含量極少的重金屬3%～5%，水為7%～9%;蒸壓粉煤灰磚的重量百分含量為：污泥干粉為15%～22%，粉煤灰為48%～63%，細集料為18%～32%，石膏為2%;所述污泥干粉的重量百分含量為：氫氧化鈣為75%～82%，以污泥為原料的碳水化合物、蛋白質及其它高分子有機物、烷基苯磺酸鈉(ABS)、甲酚及難降解的性能穩定的合成有機物合計8%～12%，以污泥為原料以SiO2為主要成份的泥土、硫酸鈣、硫酸銨、及含量極少的重金屬3%～5%，水為7%～9%。

　　2.根據權利要求1所述的一種用污泥制造蒸壓灰砂磚或粉煤灰磚及化肥的方法，其特征在于生產的工藝流程步驟為：

　　1)、堿化脫水：選用污水處理廠的濃縮污泥或江河湖泊的污泥為原料，按重量比：過氧化鈣:氧化鈣:污泥為(1～3):(10～100):100的重量比例混合，經攪拌均勻充分混合后，氧化鈣與水反應生成氫氧化鈣，污泥含水率由85%降低到55%～60%;氧化鈣的細度為120～150目，過氧化鈣作除臭劑;

　　2)、干化處理：將污泥的混合料輸送到堿化池，采用自然風干法進行日曬干化，每天翻曬2～5次，7天后混合料的含水率降至7%～10%，料�；�本無結塊現象后，裝載至球磨車間;在不宜使用自然風干法的城市和環境中，將混合料經污泥攪拌機送入電輔熱振動流化床干燥機再經太陽能熱泵進行快速烘干，將蒸汽溫度控制在192℃以下，以防止有毒物質的產生，經兩次烘干后，污泥變得質地疏松、干燥后，輸送至球磨車間;在污泥攪拌機上設計了蒸汽抽氣機，將這些水蒸汽轉送到振動流化床干燥機內，對污泥初料進行二次汽霧加熱，又減少了臭氣污染;從振動流化床干燥機出來的尾氣，還帶有60℃以上的余熱，也含有少量的氨氣與氧化鈣味道，因此，將其抽排至灰砂磚原料專用加水池，既除掉了氨氣與氧化鈣味道，也提高了水溫;

　　3)、球磨粉碎：將干燥后的混合料用球磨機粉碎至120～150目，制造成污泥干粉，提升至貯灰罐保存、備用;

　　4)、配料：通過定量輸送機，按污泥干粉為12%～22%，細砂為80%～88%的重量比例，將以上二種物料送入攪拌機，攪拌均勻，經充分混合后，在出料口加入重量比為10%的熱水，使污泥干粉中的氫氧化鈣通過物理反應進入溶融狀態，細砂用淤砂或山砂、河砂、風積砂、工業鑄造用的廢型砂;當使用粉煤灰配料時，按重量百分比污泥干粉為15%～22%，粉煤灰的含量為48%～63%，細集料為18%～32%，石膏為2%;將污泥干粉、石膏粉摻入粉煤灰、細集料中，攪拌均勻，經充分混合后，在出料口加入重量比為10%的熱水，使污泥干粉中的氫氧化鈣通過物理反應進入溶融狀態;

　　5)、制造生料：在混合物料經攪拌均勻，充分混合后，加入熱水，使氫氧化鈣在溶融狀態下與二氧化硅在常溫下慢速反應，在二氧化硅顆粒表面生成硅酸鈣，生產成“生料”;

　　6)、消化：將生料輸送至消化池中，消化2～6小時，生料溫度從常溫達到50～65℃，用手抓緊能夠成型，不分散，經消化成為“熟料”;

　　7)、沖壓制坯：將熟料輸送至攪拌機，攪拌均勻，輸送至壓磚機沖壓成型，制成磚坯;

　　8)、蒸養：將磚坯堆碼在蒸養臺車上，送入蒸壓釜，經高溫192℃蒸養7～9小時后冷卻，制造出成品灰砂磚和粉煤灰磚;

　　9)尾汽尾水處理：用梯級減壓，循環利用的尾汽排放與利用工序，即：1#蒸壓釜完成灰砂磚蒸養后,開啟連通管閥門，將1#蒸壓釜的尾汽排放一半到等待進汽的2#蒸壓釜，關閉連通管閥門;再將1#蒸壓釜的尾汽排放四分之一到等待進汽的3#蒸壓釜，關閉連通管閥門;再將1#蒸壓釜的尾汽排放八分之一到等待進汽的4#蒸壓釜，關閉連通管閥門;蒸壓釜最后的八分之一尾汽，含有較濃的氨氣，用潔凈蒸汽將含氨尾蒸汽壓入濃硫酸池，去除氨氣，獲取硫酸氨化肥;在磚坯的蒸養過程中，蒸壓釜的頂部有一根進汽減壓閥，不停地排放少量的蒸汽，用管道將其尾汽導入濃硫酸池，去除氨氣，獲取硫酸銨化肥;在蒸壓釜底部的尾水含有油脂,經冷卻和提煉，獲得油脂。

　　說明書

　　用污泥制造蒸壓灰砂磚或粉煤灰磚及化肥、油脂的方法

　　技術領域

　　本發明涉及一種用污泥制造蒸壓灰砂磚或粉煤灰磚及化肥、油脂的方法。

　　背景技術

　　城市污水處理廠的污泥屬于危險廢棄物;加上江河湖泊清淤的污泥，如果亂堆亂棄，將對人們的生活環境構成了嚴重威脅，目前，全國每年產生污泥約3000萬噸左右，“重水輕泥”、“重資源化利用輕無害化處理“的現象比較普遍。我國污泥無害化處理處置工作相對滯后，城市污水廠的污泥是指處理污水所產生的固態、半固態及液態的廢棄物，含有大量的有機物、豐富的氮磷等營養物、重金屬以及致病菌和病原菌等，不加處理的排放會對環境造成嚴重的污染。如果處置方法失當，會產生嚴重的二次污染。

　　國內外污泥處理與處置的方法很多，一般采用濃縮、消化、脫水、干化、有效利用(主要為農用或生產燒結磚)、填埋及焚燒等不同的處理、處置方法，以上的處理、處置方法存在消耗土地資源、或容易產生二次污染、或生產過程中有污染等缺陷。不能同時滿足國家要求的“無害化、減量化、穩定化、資源化”四個條件。

　　發明內容

　　針對上述情況，本發明提供一種將城市污水處理廠的污泥及江河湖泊清淤污泥，進行無害化處理和回收利用，變害為寶，保護了生態環境和人類居住環境的用污泥制造蒸壓灰砂磚或蒸壓粉煤灰磚及化肥、油脂的方法。

　　為實現上述目的，一種用污泥制造蒸壓灰砂磚或粉煤灰磚及化肥的方法，包括蒸壓灰砂磚的重量百分含量為：污泥干粉為12%～22%，細砂為78%～88%;所述污泥干粉的重量百分含量為：氫氧化鈣75%～82%，以污泥為原料的碳水化合物、蛋白質及其它高分子有機物、烷基苯磺酸鈉(ABS)、甲酚及難降解的性能穩定的合成有機物合計8%～12%，以SiO2為主要成份的泥土、硫酸鈣、硫酸銨、及含量極少的重金屬3%～5%，水為7%～9%;蒸壓粉煤灰磚的重量百分含量為：污泥干粉為15%～22%，粉煤灰為48%～63%，細集料為18%～32%，石膏為2%;所述污泥干粉的重量百分含量為：氫氧化鈣為75%～82%，以污泥為原料的碳水化合物、蛋白質及其它高分子有機物、烷基苯磺酸鈉(ABS)、甲酚及難降解的性能穩定的合成有機物合計8%～12%，以污泥為原料以SiO2為主要成份的泥土、硫酸鈣、硫酸銨、及含量極少的重金屬3%～5%，水為7%～9%。

　　生產的工藝流程步驟為：

　　1)、堿化脫水：選用污水處理廠的沉積污泥或江河湖泊清淤時的污泥為原料，按重量比：過氧化鈣:氧化鈣:污泥為(1～3):(10～100):100的重量比例混合，經攪拌均勻充分混合后，氧化鈣與水反應生成氫氧化鈣，污泥含水率由85%降低到55%～60%;氧化鈣的細度為120～150目，過氧化鈣作除臭劑。

　　2)、干化處理：將污泥的混合料輸送到堿化池，采用自然風干法進行日曬干化，每天用犁翻機翻曬2～5次，7天后混合料的含水率降至7～10%，料�；�本無結塊現象后，裝載至球磨車間;在不宜使用自然風干法的城市和環境中，將混合料用污泥攪拌機送入電輔熱振動流化床干燥機再經太陽能熱泵進行快速烘干，將蒸汽溫度控制在192℃以下，以防止有毒物質的產生，經兩次烘干后，污泥變得質地疏松、干燥后，輸送至球磨車間;在污泥攪拌機上設計了蒸汽抽氣機，將這些水蒸汽轉送到振動流化床干燥機內，對污泥初料進行二次汽霧加熱，又減少了臭氣污染;從振動流化床干燥機出來的尾氣，還帶有60℃以上的余熱，也含有少量的氨氣與氧化鈣味道，因此，將其抽排至灰砂磚原料專用加水池，既除掉了氨氣與氧化鈣味道，也提高了水溫。

　　3)、球磨粉碎：將干燥后的混合料用球磨機粉碎至120～150目，制造成污泥干粉，提升至貯灰罐保存、備用。

　　4)、配料：通過定量輸送機，按污泥干粉為12%～22%，細砂為80%～88%的重量比例，將以上二種物料送入攪拌機，攪拌均勻，經充分混合后，在出料口加入重量比為10%的熱水，使污泥干粉中的氫氧化鈣通過物理反應進入溶融狀態，細砂用淤砂或山砂、河砂、風積砂、工業鑄造用的廢型砂;當使用粉煤灰配料時，按重量百分比污泥干粉為15%～22%，粉煤灰的含量為48%～63%，細集料為18%～32%，石膏為2%;將污泥干粉、石膏粉摻入粉煤灰、細集料中，攪拌均勻，經充分混合后，在出料口加入重量比為10%的熱水，使污泥干粉中的氫氧化鈣通過物理反應進入溶融狀態。

　　5)、制造生料：在混合物料經攪拌均勻，充分混合后，加入熱水，使氫氧化鈣在溶融狀態下與二氧化硅在常溫下慢速反應，在二氧化硅顆粒表面生成硅酸鈣，生產成“生料”。

　　6)、消化：將生料輸送至消化池中，消化2～6小時，生料溫度從常溫達到50～65℃，用手抓緊能夠成型，不分散，經消化成為“熟料”。

　　7)、沖壓制坯：將熟料輸送至攪拌機，攪拌均勻，再輸送至壓磚機沖壓成型，制成磚坯。

　　8)、蒸養：將磚坯堆碼在蒸養臺車上，送入蒸壓釜，經高溫192℃蒸養7～9小時后冷卻，制造出成品灰砂磚和粉煤灰磚。

　　9)尾汽尾水處理：用梯級減壓，循環利用的尾汽排放與利用工序，即：1#蒸壓釜完成灰砂磚蒸養后，開啟連通管閥門，將1#蒸壓釜的尾汽排放一半到等待進汽的2#蒸壓釜，關閉連通管閥門;再將1#蒸壓釜的尾汽排放四分之一到等待進汽的3#蒸壓釜，關閉連通管閥門;再將1#蒸壓釜的尾汽排放八分之一到等待進汽的4#蒸壓釜，關閉連通管閥門;蒸壓釜最后的八分之一尾汽，含有較濃的氨氣，用潔凈蒸汽將含氨尾蒸汽壓入濃硫酸池，去除氨氣，獲取硫酸氨化肥;在磚坯的蒸養過程中，蒸壓釜的頂部有一根進汽減壓閥，不停地排放少量的蒸汽，用管道將其尾汽導入濃硫酸池，去除氨氣，獲取硫酸銨化肥;在蒸壓釜底部的尾水含有油脂，經冷卻和提煉，獲得油脂。

　　本發明采用堿化脫水、干化處理、球磨粉碎、配料、制造生料、消化、沖壓制坯、蒸養、尾汽尾水處理的工藝流程，制造的蒸壓灰砂磚的重量百分含量為：污泥干粉為12%～22%，細砂為78%～88%;蒸壓粉煤灰磚的重量百分含量為：污泥干粉的含量為15%～22%，粉煤灰為48%～63%，細集料為18%～32%，石膏為2%;污泥干粉的重量百分含量為：氫氧化鈣為75%～82%，以污泥為原料的碳水化合物、蛋白質及其它高分子有機物、烷基苯磺酸鈉(ABS)、甲酚及難降解的性能穩定的合成有機物合計8%～12%，以SiO2為主要成份的泥土、硫酸鈣、硫酸銨、及含量極少的重金屬3%～5%，水為7%～9%的方案，克服了現有的濃縮、消化、脫水、干化、農用、填埋及焚燒等處理、處置方法存在消耗土地資源、或容易產生二次污染、或生產過程中有污染等缺陷。完全滿足國家要求的“無害化、減量化、穩定化、資源化”四個難以同時達到的條件。

　　本發明相比現有技術所產生的有益效果：

　　1、本發明用生石灰堿化處理后的污泥，摻入以二氧化硅為主要成份的細砂或粉煤灰，經消化、沖壓成型、高溫蒸養后制造灰砂磚或蒸壓粉煤灰磚及化肥、油脂。利用以上三種廢棄物按比例拌和，不添加其他原料，就直接生產出完全符合國標的灰砂磚或蒸壓粉煤灰磚——國家五個部委聯合推廣使用、享受增值稅優惠政策的新型墻體材料。是變害為寶，優化了生態環境和城市環境。

　　一噸濃縮濕污泥經本發明生產工藝處理后，可以得到污泥干粉346～352Kg，其中氫氧化鈣含量80%左右。利用以上污泥干粉可以生產新型灰砂磚約2500Kg，折算成935塊標準磚;同時生產36.5Kg左右的硫酸銨化肥，根據各城市的污泥成份有區別，可提取工業用油脂約8～11Kg。

　　2、生產過程屬于低消耗，低能耗的低炭經濟，蒸汽的循環利用，節約能源達60%以上

　　3、本發明的核心技術是二物四用，循環利用，大大降低了污泥處理的成本，屬于典型的循環經濟。污泥堿化、干化處理的主要成本氧化鈣(CaO)、除臭劑過氧化鈣(CaO2)都變成了蒸壓灰砂磚或蒸壓粉煤灰磚的主要原料，這兩種原料大約占污泥處理成本的50～70%，同時也占蒸壓灰砂磚或蒸壓粉煤灰磚原料成本的60～80%。有利于節約寶貴的石灰資源。

　　4、生產過程采用自動化，防止了污泥加工過程中對工作人員的感染;且可大批量、高效率生產。

　　5、用生石灰(氧化鈣)堿化脫水和192℃高溫蒸養相結合殺菌、殺毒和有害病菌卵，能快速減少污泥體積與質量;高效加速了有機物的分解、徹底殺滅了病毒、細菌、微生物與寄生蟲卵等生物危害物，提高了生產過程安全性與最終產品的安全性。

　　用國家提倡的高溫蒸養方法生產建材，提取了污泥中最難的提取物——硫類物質、氨類物質與油脂，最大限度的解決了現有方法處置污泥的惡臭污染問題。將重金屬安全穩定在建材中,使成品灰砂磚和粉煤灰磚無毒無害，有利用人體健康和周邊環境。

　　6、對尾汽尾水回收利用，生產出化肥和油脂，既獲得了良好的經濟效益，又保護了環境，避免了二次污染。

　　7、綜合治理了城市污水處理廠的污泥和江河湖泊清淤的污泥，綜合治理了水利部門頭痛的淤砂(細砂)，綜合治理了火電廠的粉煤灰，使人們的生活和工作環境更環保，更健康。

　　8、工廠占地面積小，節省了大量土地資源。

　　9、生產過程完全無“三廢”排放。

　　本發明適用于對各種放射性不超標的污泥、淤砂(細砂)、粉煤灰的回收利用。
