申請日2014.04.21

　　公開(公告)日2014.08.27

　　IPC分類號C02F9/02; E03F7/10

　　摘要

　　本實用新型公開了一種吸污車污水處理裝置，包括安裝在吸污車上的罐體，所述罐體的頂端安裝有水氣分離器，所述水氣分離器的出水口通過管道連接三通閥的進水口，所述三通閥的另外兩端通過管道分別連接真空泵和油氣分離器，所述油氣分離器通過管道連接真空泵，所述油氣分離器與真空泵的連接管道上還設有一粗濾器，本實用新型的吸污車污水處理裝置，利用水氣分離器先將罐體中的污水中的氣體排出，再通過油氣分離器將污水中的污油進行分離，該裝置結構簡單，污水處理效果好，效率快，適用于城市衛生環保領域。

　　權利要求書

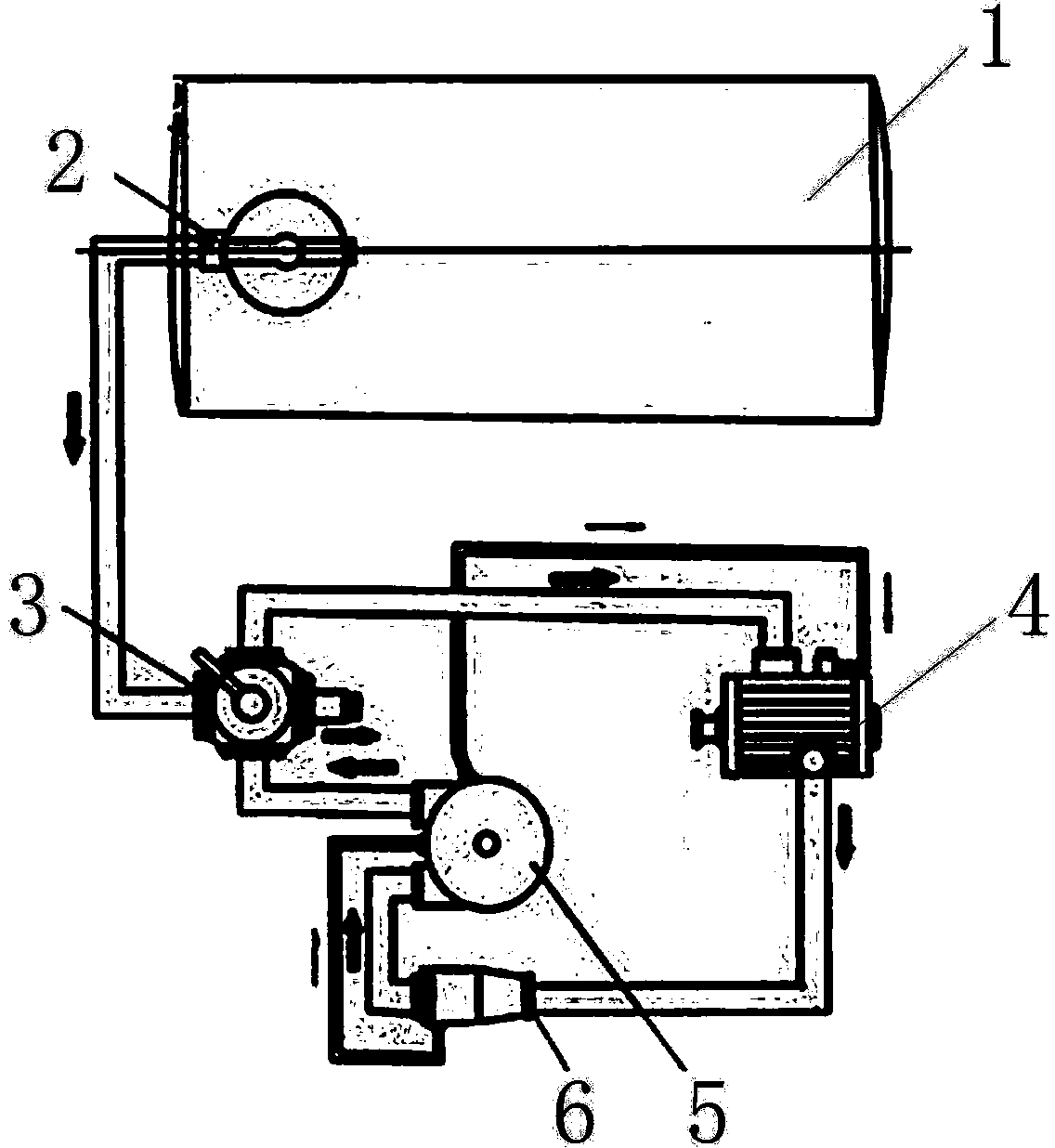

　　1.一種吸污車污水處理裝置，包括安裝在吸污車上的罐體(1)，其特征在于：所述罐體(1)的頂端安裝有水氣分離器(2)，所述水氣分離器(2)的出水口通過管道連接三通閥(3)的進水口，所述三通閥(3)的另外兩端通過管道分別連接真空泵(4)和油氣分離器(5)，所述油氣分離器(5)通過管道連接真空泵(4)，所述油氣分離器(5)與真空泵(4)的連接管道上還設有一粗濾器(6)。

　　2.根據權利要求1所述的吸污車污水處理裝置，其特征在于：所述粗濾器(6)的出油口通過一油管連接油氣分離器(5)，所述油氣分離器(5)通過另一油管連接真空泵(4)。

　　說明書

　　吸污車污水處理裝置

　　技術領域

　　本實用新型涉及一種，特別涉及一種吸污車污水處理裝置。

　　背景技術

　　吸污車吸污車是收集、中轉清理運輸污泥、污水，避免二次污染的新型環衛車輛，吸污車可自吸自排，工作速度快，容量大，運輸方便，適用于收集運輸糞便、泥漿、原油等液體物質。吸污車采用國內技術領 先的吸污車真空泵，吸力大，吸程遠，特別適合用于下水道內的淤積物的抽吸、裝運和排卸，尤其是可 吸下水道泥漿、淤泥、石子、磚塊等較大物體，現有的吸污車上污水處理系統較復雜，污水處理效果差，無法真正意義上實現快速分離污泥及污水。

　　發明內容

　　為了克服上述缺陷，本實用新型提供了一種污水處理效果好的吸污車污水處理裝置。

　　本實用新型為了解決其技術問題所采用的技術方案是：一種吸污車污水處理裝置，包括安裝在吸污車上的罐體，所述罐體的頂端安裝有水氣分離器，所述水氣分離器的出水口通過管道連接三通閥的進水口，所述三通閥的另外兩端通過管道分別連接真空泵和油氣分離器，所述油氣分離器通過管道連接真空泵，所述油氣分離器與真空泵的連接管道上還設有一粗濾器。

　　作為本實用新型的進一步改進，所述粗濾器的出氣口通過一油管連接油氣分離器，所述油氣分離器通過另一油管連接真空泵。

　　本實用新型的有益效果是：本實用新型的吸污車污水處理裝置，利用水氣分離器先將罐體中的污水中的氣體排出，再通過油氣分離器將污水中的污油進行分離，該裝置結構簡單，污水處理效果好，效率快，適用于城市衛生環保領域。
