申請日2014.04.21
公開(公告)日2014.08.27
IPC分類號B65F1/14; B65F3/00
摘要
本實用新型公開了一種垃圾運輸車污水存儲排放裝置，設于垃圾運輸車上的垃圾存儲箱(3)，該垃圾存儲箱(3)底部開設有排液開口，且該排液開口側邊設有滑槽或滑軌;能卡入該排液開口側邊的滑槽或滑軌的污水存儲槽(2)，該污水存儲槽(2)具一個污水容置空間，且上部具一個入口，入口側設有與該排液開口側邊的滑槽或滑軌相對應的滑槽或滑軌。污水存儲槽下方安裝有排放閥用于污水排放。使用中，只需將污水存儲槽沿滑槽卡入垃圾存儲箱下部，由于污水存儲槽(2)靠近箱體的尾部，能夠較好的完成污水收集工作，將垃圾運輸車移到指定地點后，可將污水存儲槽內污水通過排放閥排出。污水存儲槽(2)可采用防腐蝕材料，并可及時進行拆卸更換。
權利要求書
1.一種垃圾運輸車污水存儲排放裝置，其特征在于，其包括：
設于垃圾運輸車上的垃圾存儲箱(3)，該垃圾存儲箱(3)底部開設有排液開口，且該排液開口側邊設有滑槽或滑軌;
能卡入該排液開口側邊的滑槽或滑軌的污水存儲槽(2)，該污水存儲槽(2)具一個污水容置空間，且上部具一個入口，入口側設有與該排液開口側邊的滑槽或滑軌相對應的滑槽或滑軌。
2.根據權利要求1所述的一種垃圾運輸車污水存儲排放裝置，其特征在于，所述排液開口靠近該垃圾存儲箱(3)底部的尾部處。
3.根據權利要求1所述的一種垃圾運輸車污水存儲排放裝置，其特征在于，所述污水存儲槽(2)下方安裝有用于污水排放的排放閥(1)。
4.根據權利要求1、2或3所述的一種垃圾運輸車污水存儲排放裝置，其特征在于，設于該排液開口側邊及污水存儲槽(2)上的相應的滑槽或滑軌相配合能使污水存儲槽(2)沿滑槽卡入垃圾存儲箱(3)下部。
5.根據權利要求1、2或3所述的一種垃圾運輸車污水存儲排放裝置，其特征在于，于所述滑槽的一端設有擋止部。
6.根據權利要求5所述的一種垃圾運輸車污水存儲排放裝置，其特征在于，所述滑槽的另一端具有至少一個止逆的凸起部。
7.根據權利要求1、2或3所述的一種垃圾運輸車污水存儲排放裝置，其特征在于，所述污水存儲槽(2)為截面為V字形的長條狀。
8.根據權利要求7所述的一種垃圾運輸車污水存儲排放裝置，其特征在于，所述污水存儲槽(2)是采用防腐蝕材料制作的容置槽。
說明書
一種垃圾運輸車污水存儲排放裝置
技術領域
本實用新型涉及一種存儲排放裝置，特別是指一種垃圾運輸車污水存儲排放裝置。
背景技術
目前使用的垃圾運輸車輛多為箱體式，使用中由于垃圾中存有污水，經過長期積累腐蝕后，導致箱體漏穿，造成了污水泄漏、路面污染等問題。
為此，許多生產廠家及有識之士針對上述問題進行了研究和開發，但至今仍無有效處理垃圾運輸車污水收集處理的辦法。因此，設計一個垃圾運輸車的污水存儲和排放裝置，解決污水泄漏、路面污染等問題，是當前緊要的任務。
本發明主要解決當前廂式垃圾運輸車在存儲、運輸垃圾過程中，由于有污水等問題存在，造成箱體腐蝕至漏穿后，出現污水泄漏的問題，達到有效存儲污水并進行排放的目的。
實用新型內容
為克服現有垃圾運運輸車中污水存儲后不能及時排放的上述弊病，本實用新型的目的是提供一種結構簡單合理、使用可靠、在垃圾運輸車廂底部增加一個可拆卸的箱體，并帶有一個排水龍頭，用于污水的存儲與排放的裝置。
為實現上述目的，本實用新型的一種垃圾運輸車污水存儲排放裝置，其包括：設于垃圾運輸車上的垃圾存儲箱，該垃圾存儲箱底部開設有排液開口，且該排液開口側邊設有滑槽或滑軌;能卡入該排液開口側邊的 滑槽或滑軌的污水存儲槽，該污水存儲槽具一個污水容置空間，且上部具一個入口，入口側設有與該排液開口側邊的滑槽或滑軌相對應的滑槽或滑軌。
其中較佳的，所述排液開口靠近該垃圾存儲箱底部的尾部處。
其中較佳的，所述污水存儲槽下方安裝有用于污水排放的排放閥。
其中較佳的，設于該排液開口側邊及污水存儲槽上的相應的滑槽或滑軌相配合能使污水存儲槽沿滑槽卡入垃圾存儲箱下部。
其中較佳的，于所述滑槽的一端設有擋止部。所述滑槽的另一端具有至少一個止逆的凸起部。
其中較佳的，所述污水存儲槽為截面為V字形的長條狀，以便將污水更容易排出。
其中較佳的，所述污水存儲槽(2)是采用防腐蝕材料制作的容置槽。

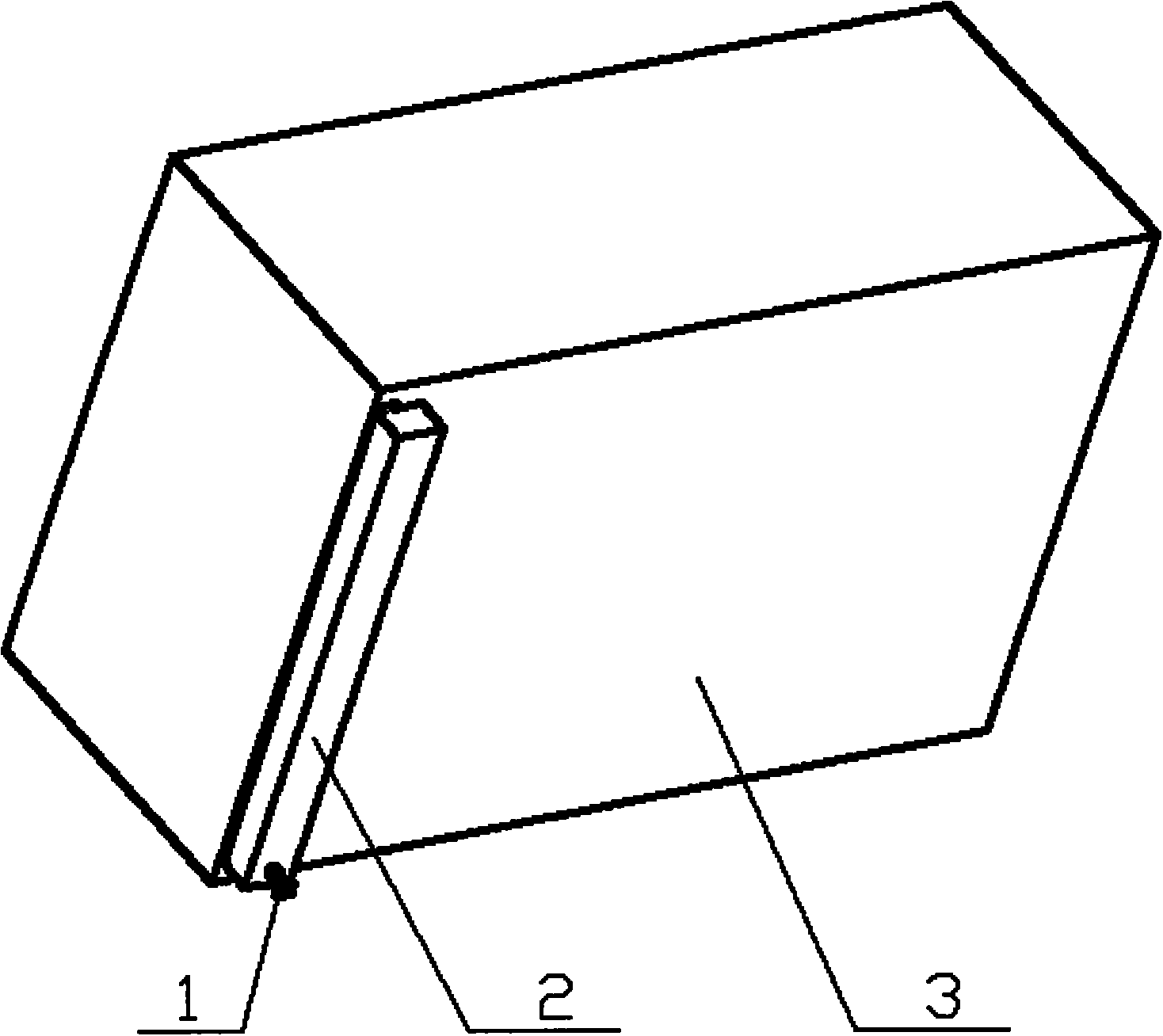

本實用新型解決上述技術問題所采用的技術方案，主要是包括排放閥、污水存儲槽、垃圾存儲箱，在原運輸車?yán)鎯ο涞撞靠拷膊刻庨_槽，并增加滑槽用于與污水存儲槽上相應的滑槽進行配合。污水存儲槽下方安裝有排放閥用于污水排放。使用中，只需將污水存儲槽沿滑槽卡入垃圾存儲箱下部，由于污水存儲槽靠近箱體的尾部，能夠較好的完成污水收集工作，將垃圾運輸車移到指定地點后，可將污水存儲槽內污水通過排放閥排出。污水存儲槽可采用防腐蝕材料，對于已經腐蝕嚴重的污水存儲槽，可及時進行拆卸更換。
采用上述結構后，與現有技術相比有如下優點和效果：
一是解決了當前基本無有效處理垃圾運輸車污水收集處理的辦法。
二是垃圾運輸車污水存儲排放裝置正常使用時，該裝置結構簡單，操作方便、污水可有效排放等優點。
