申請日2014.01.13

　　公開(公告)日2014.04.30

　　IPC分類號F16C19/10; F16C33/78; F16C33/62; F16C33/58

　　摘要

　　一種污水處理用異形轉盤軸承，包括外圈、內圈和設置在內外圈之間的鋼球，所述外圈具有一與外界連通的內置空間，該內置空間中設置有隔板，隔板與內置空間的側壁構成鋼球的滾動體空間，滾動體空間的上部和下部對應鑲嵌有耐磨鋼圈，鋼球在耐磨鋼圈上滾動，所述內圈具有一延伸部，該延伸部伸入外圈的內置空間內并將滾動體空間密封。本發明通過采用鑄鋼材料鑄造成型后組裝而成，提高了材料的利用率，不僅便于加工，而且也降低了成本;同時，通過設置耐磨鋼圈構成鋼球的滾動滾道，這樣提高了滾道的耐磨性，從而提高了軸承的使用壽命。

　　權利要求書

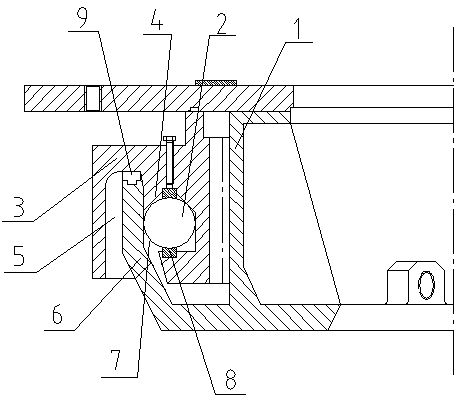

　　1.一種污水處理用異形轉盤軸承，包括外圈(3)、內圈(1)和設置在內外圈之間的鋼球(2)，其特征在于：所述外圈(3)具有一與外界連通的內置空間(5)，該內置空間(5)的側壁構成鋼球(2)的滾動體空間(7)，滾動體空間(7)的上部和下部對應鑲嵌有耐磨鋼圈(8)，鋼球(2)在耐磨鋼圈(8)上滾動，所述內圈(1)具有一延伸部(6)，該延伸部(6)伸入外圈(3)的內置空間(5)內并將滾動體空間(7)密封。

　　2.根據權利要求1所述的一種污水處理用異形轉盤軸承，其特征在于：所述延伸部(6)與隔板(4)、內置空間(5)的側壁構成限制鋼球(2)跑偏的限位機構。

　　3.根據權利要求1所述的一種污水處理用異形轉盤軸承，其特征在于：所述隔板(4)一端固定在外圈(3)的內置空間(5)上部，另一端為具有一弧形坡面的自由端，弧形坡面和內置空間(5)的側壁構成鋼球(2)的滾動體空間(7)，延伸部(6)與隔板(4)緊密貼合，且延伸部(6)的端部通過密封塞(9)與外圈(3)的內置空間(5)連接，從而實現對滾動體空間(7)的密封。

　　4.根據權利要求1所述的一種污水處理用異形轉盤軸承，其特征在于：所述外圈(3)、內圈(1)、隔板(4)和延伸部(6)均采用鑄鋼材料鑄造成型。

　　說明書

　　一種污水處理用異形轉盤軸承

　　技術領域

　　本發明涉及到機械領域的轉盤軸承，具體的說是一種污水處理用異形轉盤軸承。

　　背景技術

　　現有技術中污水處理用的轉盤軸承，由于考慮到污水處理的特殊性，一般都采用異形轉盤軸承，這些異形轉盤軸承受力小，但是結構異常復雜，一般采用鍛造的方法制造各部件然后再組裝，但是存在材料利用率低、成本高、加工困難等問題。而且鍛造成型后，滾道的強度很低，導致異形轉盤軸承的使用壽命很低，不能很好的滿足需要。

　　發明內容

　　為解決現有技術中污水處理用異形轉盤軸承加工困難、使用壽命低的問題，本發明提供了一種污水處理用異形轉盤軸承，該轉盤軸承的各部件采用鑄鋼材料鑄造成型后組裝而成，提高了材料的利用率，不僅便于加工，而且也降低了成本;同時，通過設置耐磨鋼圈提高了軸承的使用壽命。

　　本發明為解決上述技術問題采用的技術方案為：一種污水處理用異形轉盤軸承，包括外圈、內圈和設置在內外圈之間的鋼球，所述外圈具有一與外界連通的內置空間，該內置空間中設置有隔板，隔板與內置空間的側壁構成鋼球的滾動體空間，滾動體空間的上部和下部對應鑲嵌有耐磨鋼圈，鋼球在耐磨鋼圈上滾動，所述內圈具有一延伸部，該延伸部伸入外圈的內置空間內并將滾動體空間密封。

　　所述延伸部與隔板、內置空間的側壁構成限制鋼球跑偏的限位機構。

　　所述隔板一端固定在外圈的內置空間上部，另一端為具有一弧形坡面的自由端，弧形坡面和內置空間的側壁構成鋼球的滾動體空間，延伸部與隔板緊密貼合，且延伸部的端部通過密封塞與外圈的內置空間連接，從而實現對滾動體空間的密封。

　　所述外圈、內圈、隔板和延伸部均采用鑄鋼材料鑄造成型。

　　有益效果：本發明通過采用鑄鋼材料鑄造成型后組裝而成，提高了材料的利用率，不僅便于加工，而且也降低了成本;同時，通過設置耐磨鋼圈構成鋼球的滾動滾道，這樣提高了滾道的耐磨性，從而提高了軸承的使用壽命。
