申請日2014.01.13

　　公開(公告)日2014.04.30

　　IPC分類號G05B19/418

　　摘要

　　本發明公開了一種分散式污水處理設施智能遠程監管系統及其應用，涉及污水處理設施進行遠程監控的系統的技術領域，本發明的分散式污水處理設施智能遠程監管系統及其應用，能夠?qū)崿F(xiàn)遠程控制與數據更新，邏輯控制簡單、可編程性高，包括數據中心和采控站點，數據中心包括無線數據通信網關、采控服務器、數據服務器以及客戶端，采控站點包括污水處理設施和采控終端，污水處理設施包括智能設備和動力部件，采控終端包括通訊模塊和中央控制模塊，通訊模塊包括智能通訊設備，智能通訊設備與智能設備聯接，中央控制模塊包括單片機，單片機與動力部件聯接，智能通訊設備與單片機聯接，采控服務器、數據服務器和客戶端通過以太網交換機聯接。

　　權利要求書

　　1.一種分散式污水處理設施智能遠程監管系統，其特征在于，包括數據中心和采控站點，所述數據中心包括無線數據通信網關、采控服務器、數據服務器以及客戶端，所述采控站點包括污水處理設施和采控終端，所述污水處理設施包括智能設備和動力部件，所述智能設備和動力部件檢測污水的水質情況，并將其轉化為狀態數據，所述采控終端包括中央控制模塊和通訊模塊，所述中央控制模塊包括單片機，所述單片機分別與通訊模塊和動力部件聯接，單片機獲取和存儲動力部件的狀態數據，并將此狀態數據傳送給通訊模塊，所述通訊模塊包括智能通訊設備，所述智能通訊設備與智能設備聯接，并獲取和存儲智能設備的狀態數據，所述智能通訊設備通過無線網絡將智能設備和動力部件的狀態數據發送到通信網關，所述通信網關通過有線網絡將接收到的狀態數據發送到采控服務器，所述采控服務器、數據服務器和客戶端通過以太網交換機聯接，所述采控服務器將接收到的狀態數據發送到數據服務器，所述數據服務器將接收到的狀態數據保存在數據庫中，所述客戶端包括輸入裝置和顯示裝置，客戶端通過采控服務器獲取保存在數據服務器上的狀態數據，并將其顯示在顯示裝置上，操作人員通過輸入裝置將智能設備控制指令或動力部件控制指令輸入至客戶端，客戶端將所述智能設備控制指令或動力部件控制指令分別通過采控服務器、數據通信網關和無線網絡發送到采控站點的采控終端，由采控終端中的智能通訊設備將智能設備控制指令發送至智能設備或?qū)�動力部件控制指令發送至中央控制模塊的單片機，由單片機執行接收到的動力部件控制指令。

　　2.如權利要求1所述的分散式污水處理設施智能遠程監管系統，其特征在于，所述智能通訊設備包括數據傳輸單元、控制單元、電源模塊和數據采集單元，所述數據傳輸單元包括GPRS通信模塊和CDMA通信模塊，用于無線網絡通信，所述控制器通過通用串行數據總線與數據傳輸單元和數據采集單元聯接，控制器用于控制智能通訊設備的內部器件，所述電源模塊為智能通訊設備提供電源。

　　3.如權利要求1所述的分散式污水處理設施智能遠程監管系統，其特征在于，所述智能通訊設備的接口包括RS485接口、RS232接口、數字量輸入接口、數字量輸出接口和模擬量輸入接口。

　　4.如權利要求1所述的分散式污水處理設施智能遠程監管系統，其特征在于，所述無線網絡為GPRS無線網絡或CDMA無線網絡。

　　5.應用如權利要求1所述的分散式污水處理設施智能遠程監管系統讀取污水處理設施的狀態數據的方法，其特征在于，包括以下步驟：

　　(一)按照設定的時間間隔，智能通訊設備讀取與單片機聯接的動力部件或與智能通訊設備相連的智能設備的狀態數據;

　　(二)智能通訊設備將在步驟(一)中讀取的狀態數據按照設置的服務器地址和端口，通過無線網絡發送到數據中心的采控服務器;

　　(三)數據中心的采控服務器接收智能通訊設備發送的狀態數據，并對其進行解析;

　　(四)數據中心的采控服務器將經過解析的狀態數據保存在數據服務器上;

　　(五)客戶端通過采控服務器讀取數據服務器上的狀態數據。

　　6.應用如權利要求1所述的分散式污水處理設施智能遠程監管系統對污水處理設施進行控制的方法，其特征在于，包括以下步驟：

　　(一)：操作人員通過客戶端發送智能設備控制指令或動力部件控制指令，智能設備控制指令或動力部件控制指令分別經采控服務器、數據通信網關和無線網絡傳送到采控站點的智能通訊設備;

　　(二)：智能通訊設備對接收到的智能設備控制指令或動力部件控制指令進行解析;

　　(三)：經過步驟(二)解析的智能設備控制指令或動力部件控制指令，如果是智能設備控制指令，智能通訊設備則將該控制指令傳遞給相應的智能設備;如果是動力部件控制指令，智能通訊設備則將該控制指令傳遞給單片機。

　　說明書

　　分散式污水處理設施智能遠程監管系統及其應用

　　技術領域

　　本發明涉及污水處理設施進行遠程監控的系統的技術領域，特別是涉及一種分散式污水處理設施智能遠程監管系統及其應用。

　　背景技術

　　眾所周知，物聯網技術是一個新型的應用，也是國家層面大力發展和支持推廣的新型應用，“政策先行，技術主導，需求驅動”將成為中國物聯網產業發展的主要模式;而物聯網與環保設備的融合能夠?qū)崿F(xiàn)對生活環境中各種污染源及污染治理各環節關鍵指標的實時監控;據預測，到2020年，世界上物聯網“物物互連”的業務，跟人與人通信的業務相比，將達到30比1，僅僅是在智能感知和能耗優化管理系統方面的市場就有上千億美元。因此“物聯網”被稱為是下一個萬億美元級的信息技術產業。

　　當前基于物聯網應用的分散式污水處理設施遠程監控系統僅僅實現了通過遠程通訊設備和PLC及相關控制部件數據的采集、存儲和數據展現，是單方向的數據采集和存儲;并且均未能實現對分散的污水處理設施的遠程控制與數據更新;并且當前的污水處理設施的中央控制部件基本是采用PLC進行控制的，是固化的，功能也比較單一，擴展性能低;而且現有技術需要采用較多的電氣部門、開關、繼電器部件通過開/關數據來進行輸入、輸出的邏輯處理，采用PLC作為污水處理設施的中央控制部件，要實現的邏輯控制比較煩瑣，且可編程性低。

　　發明內容

　　為解決上述技術問題，本發明的一個目的在于提供一種能夠?qū)崿F(xiàn)遠程控制與數據更新、邏輯控制簡單、可編程性高的分散式污水處理設施智能遠程監管系統。

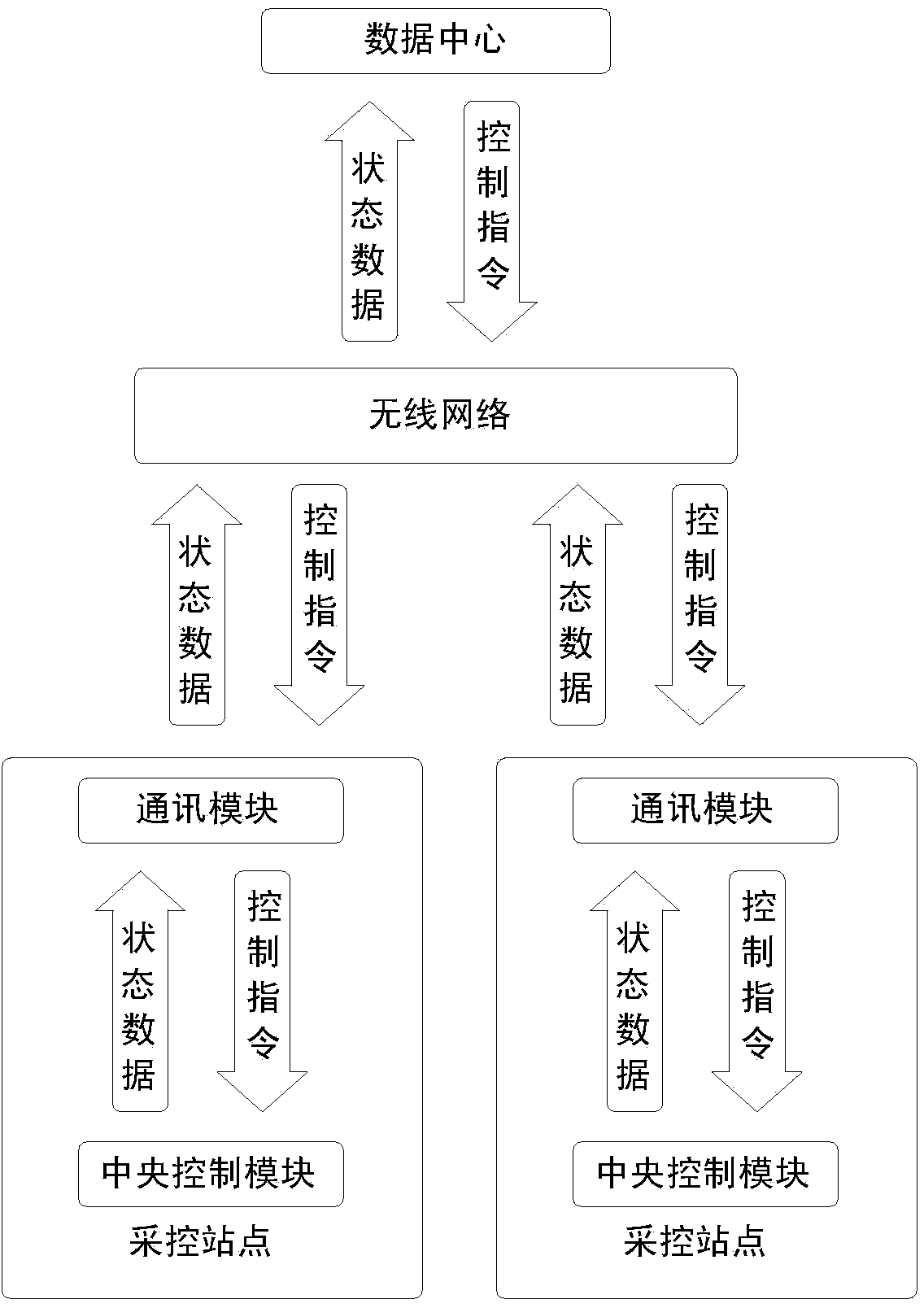

　　本發明的分散式污水處理設施智能遠程監管系統，包括數據中心和采控站點，數據中心包括無線數據通信網關、采控服務器、數據服務器以及客戶端，采控站點包括污水處理設施和采控終端，污水處理設施包括智能設備和動力部件，智能設備和動力部件檢測污水的水質情況，并將其轉化為狀態數據，采控終端包括中央控制模塊和通訊模塊，中央控制模塊包括單片機，單片機分別與通訊模塊和動力部件聯接，單片機獲取和存儲動力部件的狀態數據，并將此狀態數據傳送給通訊模塊，通訊模塊包括智能通訊設備，智能通訊設備與智能設備聯接，并獲取和存儲智能設備的狀態數據，智能通訊設備通過無線網絡將智能設備和動力部件的狀態數據發送到通信網關，通信網關通過有線網絡將接收到的狀態數據發送到采控服務器，采控服務器、數據服務器和客戶端通過以太網交換機聯接，采控服務器將接收到的狀態數據發送到數據服務器，數據服務器將接收到的狀態數據保存在數據庫中，客戶端包括輸入裝置和顯示裝置，客戶端通過采控服務器獲取保存在數據服務器上的狀態數據，并將其顯示在顯示裝置上，操作人員通過輸入裝置將智能設備控制指令或動力部件控制指令輸入至客戶端，客戶端將智能設備控制指令或動力部件控制指令分別通過采控服務器、數據通信網關和無線網絡發送到采控站點的采控終端，由采控終端中的智能通訊設備將智能設備控制指令發送至智能設備或?qū)�動力部件控制指令發送至中央控制模塊的單片機，由單片機執行接收到的動力部件控制指令。

　　進一步的，本發明的分散式污水處理設施智能遠程監管系統，智能通訊設備包括數據傳輸單元、控制單元、電源模塊和數據采集單元，數據傳輸單元包括GPRS通信模塊和CDMA通信模塊，用于無線網絡通信，控制器通過通用串行數據總線與數據傳輸單元和數據采集單元聯接，控制器用于控制智能通訊設備的內部器件，電源模塊為智能通訊設備提供電源。

　　進一步的，本發明的分散式污水處理設施智能遠程監管系統，智能通訊設備的接口包括RS485接口、RS232接口、數字量輸入接口、數字量輸出接口和模擬量輸入接口。

　　進一步的，本發明的分散式污水處理設施智能遠程監管系統，無線網絡為GPRS無線網絡或CDMA無線網絡。

　　與現有技術相比本發明的分散式污水處理設施智能遠程監管系統有益效果為：其包括采控服務器，操作人員可通過客戶端發送控制指令，控制指令經采控服務器、無線通信網關和無線網絡到達采控站點，采控站點的智能通訊設備對接收到的控制指令解析，如果是動力部件控制指令，則將該控制指令發送到單片機，由單片機實現對動力部件的控制，如果是智能設備控制指令，則將該控制指令直接發送給智能設備，由智能設備執行該控制指令，另一方面，智能通訊設備按設置的時間間隔將動力部件和智能設備中的狀態數據通過無線網絡傳輸至數據中心，從而實現對污水處理設施的遠程控制和數據更新。中央控制模塊的控制部件由原來的PLC更換為單片機，提高了中央控制模塊的控制功能和可編程性。綜上，本發明的分散式污水處理設施智能遠程監管系統實現了遠程控制與數據更新、邏輯控制簡單、可編程性高。

　　本發明的另一個目的在于應用分散式污水處理設施智能遠程監管系統讀取污水處理設施的狀態數據，以減小采控服務器的負擔和設計難度，包括以下步驟：

　　(一)按照設定的時間間隔，智能通訊設備讀取與單片機聯接的動力部件或與智能通訊設備相連的智能設備的狀態數據;

　　(二)智能通訊設備將在步驟(一)中讀取的狀態數據按照設置的服務器地址和端口，通過無線網絡發送到數據中心的采控服務器;

　　(三)數據中心的采控服務器接收智能通訊設備發送的狀態數據，并對其進行解析;

　　(四)數據中心的采控服務器將經過解析的狀態數據保存在數據服務器上;

　　(五)客戶端通過采控服務器讀取數據服務器上的狀態數據。

　　與現有技術相比，本發明的應用分散式污水處理設施智能遠程監管系統讀取污水處理設施的狀態數據的方法，有益效果為：智能通訊設備能夠在設定的時間間隔內將動力部件或智能設備的狀態數據發送給采控服務器，減少了采控服務器的負擔和設計難度，同時，系統采用約定的協議來解析狀態信息，方便靈活，易于擴展，使用不同配置的設施難度降低。

　　本發明的再一個目的在于應用本發明的分散式污水處理設施智能遠程監管系統對污水處理設施進行控制，以提高系統的可擴展性，包括以下步驟：

　　(一)：操作人員通過客戶端發送智能設備控制指令或動力部件控制指令，智能設備控制指令或動力部件控制指令分別經采控服務器、數據通信網關和無線網絡傳送到采控站點的智能通訊設備;

　　(二)：智能通訊設備對接收到的智能設備控制指令或動力部件控制指令進行解析;

　　(三)：經過步驟(二)解析的智能設備控制指令或動力部件控制指令，如果是智能設備控制指令，智能通訊設備則將該控制指令傳遞給相應的智能設備;如果是動力部件控制指令，智能通訊設備則將該控制指令傳遞給單片機。

　　與現有技術相比，本發明的應用分散式污水處理設施智能遠程監管系統對污水處理設施進行控制的方法，有益效果為：將控制污水處理設施的控制指令分為智能設備控制指令和動力部件控制指令，從而實現對不同設備種類的控制，增加了系統的擴展性，同時，系統采用約定的協議來解析狀態信息，方便靈活，易于擴展，使用不同配置的設施難度降低。
