申請日2014.04.21

　　公開(公告)日2014.08.20

　　IPC分類號C02F9/14

　　摘要

　　生活污水處理裝置，它涉及污水處理技術領域，收集裝置的上方設有進水口，收集裝置與厭氧發酵裝置之間設有隔板，厭氧發酵裝置與沉淀裝置之間設有隔板，沉淀裝置的頂部設有清淘孔，沉淀裝置通過PVC管與植物土壤滲濾裝置連接，收集裝置、厭氧發酵裝置、沉淀裝置和植物土壤滲濾裝置的底部均設有墊砂層，所述的收集裝置、厭氧發酵裝置、沉淀裝置為一體式的處理裝置。它結構緊湊，操作方便，耐潮濕、耐氧化、耐酸堿、耐高低溫、零滲漏，它不會變形，也沒有死角，且制作及操作成本低。

　　權利要求書

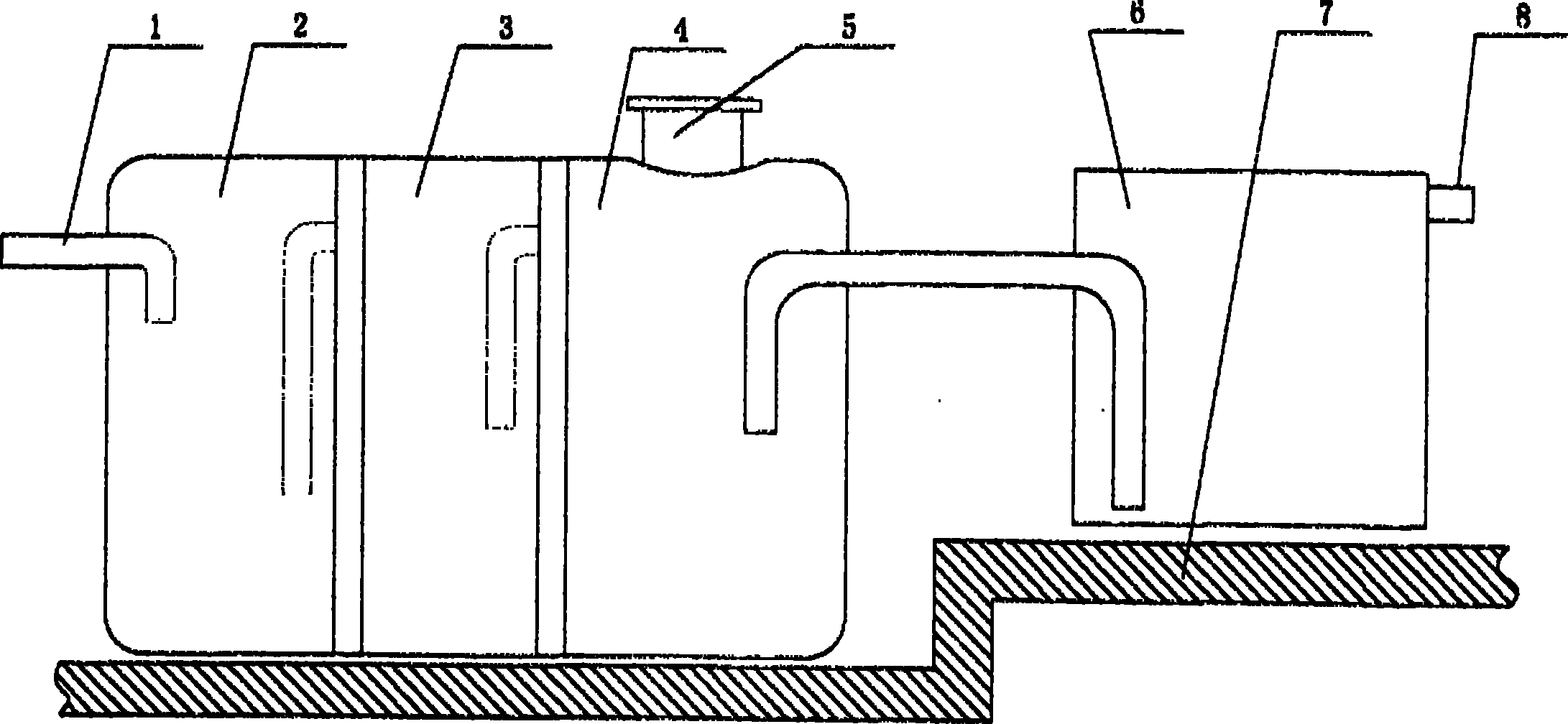

　　1.生活污水處理裝置，其特征在于它包含進水口(1)、收集裝置 (2)、厭氧發酵裝置(3)、沉淀裝置(4)、清淘孔(5)、植物土壤滲濾裝 置(6)、墊砂層(7)、出水口(8);收集裝置(2)的上方設有進水口(1)， 收集裝置(2)與厭氧發酵裝置(3)之間設有隔板，厭氧發酵裝置(3)與 沉淀裝置(4)之間設有隔板，沉淀裝置(4)的頂部設有清淘孔(5)，沉 淀裝置(4)通過PVC管與植物土壤滲濾裝置(6)連接，植物土壤滲濾裝 置(6)的右上角設有出水口(8)，收集裝置(2)、厭氧發酵裝置(3)、沉 淀裝置(4)和植物土壤滲濾裝置(6)的底部均設有墊砂層(7)。

　　2.根據權利要求1所述的生活污水處理裝置，其特征在于所述 的收集裝置(2)、厭氧發酵裝置(3)、沉淀裝置(4)和植物土壤滲濾裝 置(6)為一體式的設備。

　　說明書

　　生活污水處理裝置

　　技術領域：

　　本實用新型涉及污水處理技術領域，具體涉及生活污水處理裝 置。

　　背景技術：

　　人類生活過程中產生的污水，是水體的主要污染源之一。主要是 糞便和洗滌污水。城市每人每日排出的生活污水量為150-400L，其 量與生活水平有密切關系。生活污水中含有大量有機物，如纖維素、 淀粉、糖類和脂肪蛋白質等;也常含有病原菌、病毒和寄生蟲卵;無 機鹽類的氯化物、硫酸鹽、磷酸鹽、碳酸氫鹽和鈉、鉀、鈣、鎂等。 總的特點是含氮、含硫和含磷高，在厭氧細菌作用下，易生惡臭物質。

　　現有的很多污水處理設備滲漏問題嚴重，長期使用后，易變形， 且死角帶來的隱患很大，導致使用壽命短，短期內需要數次維護，維 護成本高;現有技術中在處理污水時，工序繁瑣，成本高，且處理效 果一般，影響了社會的環保及經濟效益。

　　實用新型內容：

　　本實用新型的目的是提供生活污水處理裝置，它結構緊湊，操作 方便，耐潮濕、耐氧化、耐酸堿、耐高低溫、零滲漏，它不會變形， 也沒有死角，且制作及操作成本低。

　　為了解決背景技術所存在的問題，本實用新型是采用以下接術方 案：它包含進水口、收集裝置、厭氧發酵裝置、沉淀裝置、清淘孔、 植物土壤滲濾裝置、墊砂層、出水口;收集裝置的上方設有進水口， 收集裝置與厭氧發酵裝置之間設有隔板，厭氧發酵裝置與沉淀裝置之 間設有隔板，沉淀裝置的頂部設有清淘孔，沉淀裝置通過PVC管與植 物土壤滲濾裝置連接，植物土壤滲濾裝置的右上角設有出水口，收集 裝置、厭氧發酵裝置、沉淀裝置和植物土壤滲濾裝置的底部均設有墊 砂層。

　　所述的植物土壤滲濾裝置上栽種美人蕉等耐肥喜蔭植物。

　　所述的收集裝置、厭氧發酵裝置、沉淀裝置和植物土壤滲濾裝置 為一體式的設備。

　　本實用新型綜合了物理、化學、生物的三種作用，供給濕地床除 污需要的氧氣，同時由于發達的植物根系及填料表面生長的生物膜的 凈化作用、填料床體的截留及植物對營養物質的吸收作用，而現實對 水體的凈化，最終使污水能夠達標排放。

　　本實用新型具有以下有益效果：它結構緊湊，操作方便，耐潮濕、 耐氧化、耐酸堿、耐高低溫、零滲漏，它不會變形，也沒有死角，且 制作及操作成本低。
