申請日2014.04.21

　　公開(公告)日2014.08.20

　　IPC分類號C02F1/52

　　摘要

　　本實用新型涉及一種工業廢水處理裝置，包括本體，所述本體設有攪拌箱，所述攪拌箱的上端設有下料斗，所述下料斗上固結有藥劑箱，所述藥劑箱的下端設有若干注藥管，所述注藥管上設有調節開關，攪拌箱的下端設有攪拌桿和沉淀箱，所述沉淀箱內設有隔板開關，所述隔板開關的下端設有螺旋輸送桿，隔板開關設有出水口，所述沉淀箱的下端設有排泥口和支腿，所述出水口和排泥口上均安裝有閘閥。本實用新型通過設置帶有注藥管的藥劑箱及攪拌箱有助于增加廢水與藥劑混合度，能夠有效地使廢水中的大的雜質和微小的雜質發生聚沉，實現污水的分離功能，能有效協調提高后續污水凈化裝置，提高工作效率，且結構簡單，操作方便，經濟實用。

　　權利要求書

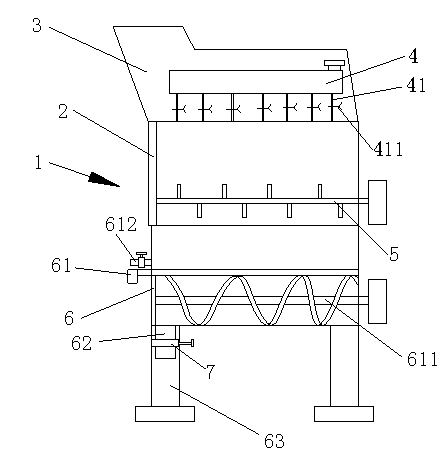

　　1.一種工業廢水處理裝置，其特征在于，包括本體(1)，所述本體(1)設有攪拌箱(2)，所述攪拌箱(2)的上端設有下料斗(3)，所述下料斗(3)上固結有藥劑箱(4)，所述藥劑箱(4)的下端設有若干注藥管(41)，所述注藥管(41)上設有調節開關(411)，攪拌箱(2)的下端設有攪拌桿(5)和沉淀箱(6)，所述沉淀箱(6)內設有隔板開關(61)，所述隔板開關(61)的下端設有螺旋輸送桿(611)。

　　2.根據權利要求1所述的一種工業廢水處理裝置，其特征在于，所述隔板開關(61)設有出水口(612)，所述沉淀箱(6)的下端設有排泥口(62)和支腿(63)，所述出水口(612)和排泥口(62)上均安裝有閘閥(7)。

　　3.根據權利要求1所述的一種工業廢水處理裝置，其特征在于，所述注藥管(41)有若干個，且均勻分布在藥劑箱(4)的下端。

　　4.根據權利要求2所述的一種工業廢水處理裝置，其特征在于，所述支腿(63)有四個，且均勻分布在藥劑箱(4)的下端。

　　說明書

　　一種工業廢水處理裝置

　　技術領域

　　本實用新型涉及工業廢水處理機械技術領域，尤其涉及一種工業廢水處理裝置。

　　背景技術

　　工業廢水是指工業生產過程中產生的廢水、污水和廢液，其中含有隨水流失的工業生產用料、中間產物和產品以及生產過程中產生的污染物。隨著工業的迅速發展，廢水的種類和數量迅猛增加，對水體的污染也日趨廣泛和嚴重，威脅人類的健康和安全。因此，對于保護環境來說，工業廢水的處理比城市污水的處理更為重要。工業生產中，經常會產生一些污水，這些污水中不僅含有大的顆粒，還含有各種微小的粒子，如果這些污水不經處理直接排放，必然會給環境造成嚴重的影響和危害，因此，有必要提供一種工業廢水處理裝置。但是現有的工業廢水處理裝置結構復雜，廢水分離效果差，制造費用高。

　　實用新型內容

　　本實用新型為了克服現有技術中的不足，提供了一種工業廢水處理裝置。

　　本實用新型是通過以下技術方案實現：

　　一種工業廢水處理裝置，包括本體，所述本體設有攪拌箱，所述攪拌箱的上端設有下料斗，所述下料斗上固結有藥劑箱，所述藥劑箱的下端設有若干注藥管，所述注藥管上設有調節開關，攪拌箱的下端設有攪拌桿和沉淀箱，所述沉淀箱內設有隔板開關，所述隔板開關的下端設有螺旋輸送桿。

　　作為本實用新型的優選技術方案，所述隔板開關設有出水口，所述沉淀箱的下端設有排泥口和支腿，所述出水口和排泥口上均安裝有閘閥。

　　作為本實用新型的優選技術方案，所述注藥管有若干個，且均勻分布在藥劑箱的下端。

　　作為本實用新型的優選技術方案，所述支腿有四個，且均勻分布在藥劑箱的下端。

　　與現有的技術相比，本實用新型的有益效果是：本實用新型通過設置帶有注藥管的藥劑箱及攪拌箱有助于增加廢水與藥劑混合度，能夠有效地使廢水中的大的雜質和微小的雜質發生聚沉，實現污水的分離功能，能有效協調提高后續污水凈化裝置，提高工作效率，且結構簡單，操作方便，經濟實用。
