摘要
本發明提供了一種含油廢水的處理設備，包括反應裝置、進水泵、曝氣裝置、主陽極、主陰極、多孔粒子電極和電源;所述反應裝置內設有隔板，所述隔板將反應裝置分為下腔體和上腔體，隔板中部為多孔承托板;所述下腔體底部與進水泵連接、頂部設有一號排油口，下腔體中心設有豎直貫穿下腔體的濾芯;所述曝氣裝置包括依次連接的氣泵和曝氣板，所述曝氣板置于濾芯底部;所述主陽極、主陰極和多孔粒子電極均設置于上腔體內，所述主陽極、主陰極與電源連接;所述上腔體頂部設有排氣口、上部設有二號排油口、下部設有排水口;所述一號排油口和二號排油口分別于回收油存儲裝置連接。該設備結構簡單緊湊、占地面積小、運行管理方便，處理效果好、處理效率高。
權利要求書

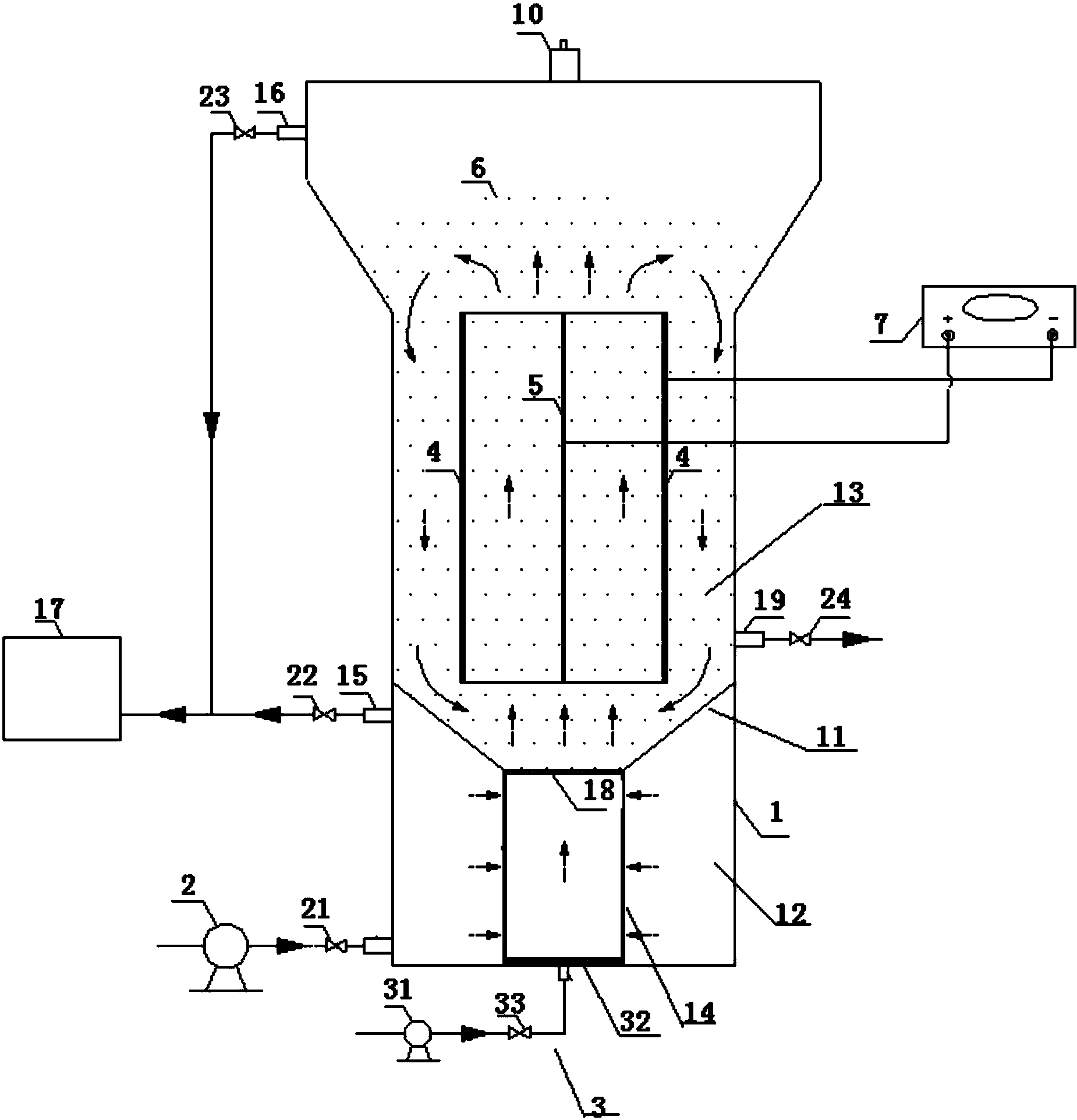

1.一種含油廢水的處理設備，其特征在于：包括反應裝置(1)、進水泵(2)、曝氣裝 置(3)、主陽極(4)、主陰極(5)、多孔粒子電極(6)和電源(7);所述反應裝置 (1)內設有隔板(11)，所述隔板(11)將反應裝置(1)分為下腔體(12)和上腔 體(13)，隔板(11)中部為多孔承托板(18);所述下腔體(12)底部與進水泵(2) 連接、頂部設有一號排油口(15)，下腔體(12)中心設有豎直貫穿下腔體(12)的 濾芯(14);所述曝氣裝置(3)包括依次連接的氣泵(31)和曝氣板(32)，所述曝 氣板(32)置于濾芯(14)底部;所述主陽極(4)、主陰極(5)和多孔粒子電極(6) 均設置于上腔體(13)內，所述主陽極(4)、主陰極(5)與電源(7)連接;所述 上腔體(13)頂部設有排氣口(10)、上部設有二號排油口(16)、下部設有排水口 (19);所述一號排油口(15)和二號排油口(16)分別于回收油存儲裝置(17)連 接。
2.根據權利要求1所述的一種含油廢水的處理設備，其特征在于：所述反應裝置(1) 為圓筒型、長方體或正方體;所述主陽極(4)、主陰極(5)平行設置成對電極，主 陽極主陽極(4)、主陰極(5)可石墨電極、不銹鋼電極或鈦電極。
3.根據權利要求1所述的一種含油廢水的處理設備，其特征在于：所述多孔粒子電極 (6)為吸附材料電極。
4.根據權利要求1所述的一種含油廢水的處理設備，其特征在于：所述濾芯(14)為 多孔濾芯。
5.根據權利要求1所述的一種含油廢水的處理設備，其特征在于：所述多孔承托板(18) 為孔徑0.1-2.0mm的不銹鋼網或鈦絲網。
6.根據權利要求1所述的一種含油廢水的處理設備，其特征在于：還包括加藥罐(25)， 所述加藥罐(25)設于進水泵(2)和反應裝置(1)之間。
7.根據權利要求1所述的一種含油廢水的處理設備，其特征在于：還包括進水閥(21)、 排氣閥(33)、一號排油閥(22)、二號排油閥(23)、排水閥(24);所述進水閥(21) 設于進水泵(2)和反應裝置(1)之間;所述一號排油閥(22)設于一號排油口(15) 和回收油存儲裝置(17)之間;所述二號排油閥(23)設于二號排油口(16)和回 收油存儲裝置(17)之間;所述排水閥(24)與排水口(19)連接;所述排氣閥(33) 設于氣泵(31)和曝氣板(32)之間;所述進水閥(21)、排氣閥(33)、一號排油 閥(22)、二號排油閥(23)、排水閥(24)均為電磁閥。
8.根據權利要求1所述的一種含油廢水的處理設備，其特征在于：還包括一號油份監 測儀(25)、二號油份監測儀(26)、三號油份監測儀(27)、細濾網(28)和自控單 元(8);所述一號油份監測儀(25)設于下腔體(12)的頂部，所述二號油份監測 儀(26)設于上腔體(13)的頂部，所述三號油份監測儀(27)與出水口(19)連 接;所述自控單元(8)分別與電源(7)、一號油份監測儀(25)、二號油份監測儀 (26)、三號油份監測儀(27)連接，所述細濾網(28)設于排水口(19)上。
9.根據權利要求1所述的一種含油廢水的處理設備，其特征在于：曝氣裝置(3)通入 的氣體為空氣或臭氧化氣體;當通入臭氧化氣體時，該設備還包括臭氧尾氣破壞器 (39)以及依次連接的氣體干燥器(34)、臭氧發生器(35)、臭氧濃度監測儀(36)、 氣體流量計(37)、止回閥(38);所述止回閥(38)與曝氣板(32)連接，所述臭 氧尾氣破壞器(39)與排氣口(10)連接。
10.一種利用權利要求1至9任一項所述的一種含油廢水的處理設備進行水處理的方法， 包括以下步驟：通過多孔介質濾芯對含油水體進行油水初步分離后，將含油廢水通 入反應裝置內，利用曝氣氣浮、電化學氣浮、吸附-電化學降解協同作用，在同一反 應裝置內同步完成二級氣浮分離、三級吸附-電化學降解去除廢水中的油污，在物理 分離、化學降解聯合作用下，對水體進行深度處理，即得凈化水。
說明書
一種含油廢水處理方法及設備
技術領域
本發明屬于水處理設備領域，特別涉及一種含油廢水處理設備，還涉及利用該設備 進行水處理的方法。
背景技術
隨著經濟的增長和工業的快速發展，含油廢水污染已經成為環境問題的焦點，引起 社會各界的高度重視。含油污水來源很多，均為油水分散體系，大致可分為浮油、分散 油、乳化油、溶解油四種。其危害主要表現在對生態系統、植物、土壤、水體的嚴重影 響。含油廢水排入自然水體，對水生態環境構成重大威脅。含油廢水可浸入土壤孔隙間 形成油膜，產生堵塞作用，致使空氣、水分及肥料均不能滲入土中，破壞土層結構，不 利于農作物的生長，甚至使農作物枯死。隨著人們環保意識的增強，各類防污染法規、 規范不斷修訂，大大提高了對含油廢水的處理及排放的要求，處理系統的設計和處理效 果都面臨著新的挑戰。
目前對于含油污水處理方法，根據原理不同可分為物理法、物理化學法、化學氧化 法、電化學法和生物化學法等五大類。傳統的油水分離技術依靠重力作用和物理過濾， 僅對浮油和分散油有較好的處理效果，而對油粒較小的乳化油和溶解油的去除效果較 差，單獨采用此技術，處理出水水質難以達到排放標準。采用超濾膜過濾、反滲透及 MBR等膜處理系統雖然可以有效實現廢水中油、TOC和鹽分的去除，但是含油廢水的 乳化程度增大，易造成嚴重的膜污染，降低膜通量，需要不斷進行膜的再生，且COD 和BOD去除效果不達標，從而限制了其工業化應用。生物化學法利用好氧微生物對水 中的有機物進行氧化分解;由于好氧微生物對油的分解能力和水中溶解氧濃度的限制， 一般只用于較低濃度的含油污水處理。如何采取有效工藝，對含油廢水進行處理，實現 污水達標排放，對保護生態環境具有重要意義。因此，尋求建立一種可以在常溫常壓下 進行，并且有高效性和廣譜性的處理工藝，設計出一體化的反應裝置簡化工藝并縮小體 積是有效解決含油廢水處理難題及推動該技術能夠?qū)嶋H應用的關鍵。
發明內容
發明目的：本發明的目的是提供了一種效率高、體積小、成本低的含油廢水處理設 備以及利用該設備進行含油廢水處理的方法。
技術方案：本發明提供了一種含油廢水的處理設備，包括反應裝置、進水泵、曝氣 裝置、主陽極、主陰極、多孔粒子電極和電源;所述反應裝置內設有隔板，所述隔板將 反應裝置分為下腔體和上腔體，隔板中部為多孔承托板;所述下腔體底部與進水泵連接、 頂部設有一號排油口，下腔體中心設有豎直貫穿下腔體的濾芯;所述曝氣裝置包括依次 連接的氣泵和曝氣板，所述曝氣板置于濾芯底部;所述主陽極、主陰極和多孔粒子電極 均設置于上腔體內，所述主陽極、主陰極與電源連接;所述上腔體頂部設有排氣口、上 部設有二號排油口、下部設有排水口;所述一號排油口和二號排油口分別于回收油存儲 裝置連接。
作為改進，所述反應裝置為圓筒型、長方體或正方體;所述主陽極、主陰極平行設 置成對電極，主陽極主陽極、主陰極可石墨電極、不銹鋼電極或鈦電極。
作為另一種改進，所述多孔粒子電極為吸附材料電極，優選氧化鋁、沸石或活性炭， 其粒徑為0.5-5.0mm，多孔粒子電極表面可摻雜金屬或金屬氧化物以提高性能。
作為另一種改進，所述濾芯為多孔濾芯;其可對油份進行聚合過濾分離，油份聚集 形成較大的油滴后上浮至下腔體的頂部通過一號排油口排出。
作為另一種改進，所述多孔承托板為孔徑0.1-2.0mm的不銹鋼網或鈦絲網;其具有 承托多孔粒子電極的作用，兼具布水與二次布?xì)獾淖饔�，使多相體系更均勻。
作為另一種改進，還包括加藥罐，所述加藥罐設于進水泵和反應裝置之間;從而可 對進入反應裝置的含油廢水投加破乳劑，將油污水中的乳化油分解為油和水，以便下一 步處理。
作為另一種改進，還包括進水閥、排氣閥、一號排油閥、二號排油閥、排水閥;所 述進水閥設于進水泵和反應裝置之間;所述一號排油閥設于一號排油口和回收油存儲裝 置之間;所述二號排油閥設于二號排油口和回收油存儲裝置之間;所述排水閥與排水口 連接;所述排氣閥設于氣泵和曝氣板之間;所述進水閥、排氣閥、一號排油閥、二號排 油閥、排水閥均為電磁閥。
作為另一種改進，還包括一號油份監測儀、二號油份監測儀、三號油份監測儀、細 濾網和自控單元;所述一號油份監測儀設于下腔體的頂部，所述二號油份監測儀設于上 腔體的頂部，所述三號油份監測儀與出水口連接;所述自控單元分別與電源、一號油份 監測儀、二號油份監測儀、三號油份監測儀連接，所述細濾網設于排水口上，以防止多 孔粒子電極隨流體流失。所述自控單元可根據需要設置參數、信號采集、分析、模擬計 算、自動調控、錯誤報警、數據記錄等功能，這些功能的實現均為本領域常用的技術。 在一號油份監測儀或二號油份監測儀測定數據達到設定參數時，啟動一號排油閥或二號 排油閥外排油份;并能根據三號油份監測儀測定數據自動調節電化學電源電流、臭氧投 加量、進水量，若操作參數調整后仍未能達到排放標準，此時可切斷其余設備電源，關 閉排水閥并報警。
作為另一種改進，曝氣裝置通入的氣體為空氣或臭氧化氣體;當通入臭氧化氣體時， 該設備還包括臭氧尾氣破壞器以及依次連接的氣體干燥器、臭氧發生器、臭氧濃度監測 儀、氣體流量計、止回閥;所述止回閥與曝氣板連接，所述臭氧尾氣破壞器與排氣口連 接。
本發明還提供了一種利用上述含油廢水的處理設備進行水處理的方法，包括以下步 驟：通過多孔介質濾芯對含油水體進行油水初步分離后，將含有廢水通入反應裝置內， 利用曝氣氣浮、電化學氣浮和吸附協同作用，在同反應裝置內同步完成二級氣浮分離、 三級吸附-電化學降解去除肺水腫的油污，在物理分離、化學降解聯合作用下，對水體 進行深度處理，即得凈化水。
優選地，還可在反應裝置內加入破乳劑破乳。
有益效果：本發明提供的含油廢水的處理設備結構簡單緊湊、占地面積小、使用方 便、成本低廉、運行管理方便，利用油、水密度特性，通過一級聚結過濾、二級氣浮分 離、三級吸附-電化學降解去除作用有效處理水中的油份和其他污染物，實現較好的凈 化水質的效果，處理效果好、處理效率高。
具體而言，本發明與現有技術相比，具有如下有益效果：
一、利用油、水密度差異，通過一級物理聚結過濾、二級氣浮分離、三級吸附-電 化學降解去除作用，可顯著提高處理效果，實現單一工藝或一般工藝難以達到的降解效 果，亦可降低處理成本，對廢水凈化徹底，避免產生二次污染，環�？煽浚哂袕V闊的 市場前景。
二、利用特殊的反應裝置結構設計，可在同一反應區間同步實現氣浮分離、吸附- 電化學降解去除，使反應器結構緊湊，縮短處理時廢水水力停留時間，提高處理效果的 同時顯著縮小反應器體積。
三、電化學反應過程產生的微小氣泡可以提高氣浮效率，氣浮動力使得電化學流場 得到循環，互補互促。
四、利用多孔粒子電極增大電化學反應的電極有效面積，在體系內通過吸附-脫附 降解提高處理效果。同時利用反應器特殊結構和氣浮過程產生的內循環流場，多孔粒子 電極可在反應裝置內循環，得到充分流化和利用。
五、利用油份監測儀、電磁閥和自控單元，可實現處理過程的全自動、智能化控制。
本發明提供的含油廢水處理方法工藝簡單、處理效率高，能夠有效、經濟、環保、 一體化的通過過濾、氣浮、吸附/電化學降解進行水處理。該“一體化”即在同一反應裝 置內同步實現各工藝的作用，顯著提高處理效果并降低能耗，優化反應器結構，縮小占 地面積。
