申請日2014.01.12

　　公開(公告)日2014.07.09

　　IPC分類號B01D65/02; C02F1/78; B01D65/04

　　摘要

　　本實用新型涉及膜清洗與污水消毒一體化裝置。本實用新型的目的提供一種膜清洗與污水消毒一體化的裝置，解決膜組件清洗問題。本實用新型的技術方案：具有進水管、排水管、處理池主體和清水池，處理池主體內、靠排水管處設有膜片組件，該裝置還具有氣液混合泵和控制器，氣液混合泵進水口經電磁閥V接進水管，進氣口接臭氧發生器，出口分兩路，一路經電磁閥I與處理池主體連通，另一路經電磁閥II連通排水管，排水管出水口經電磁閥III、輸出水泵與清水池相連，清水池經電磁閥IV連通氣液混合泵進水口;輸出水泵上安裝壓力傳感器;控制器采集壓力傳感器壓力信號，控制氣液混合泵、輸出水泵和電磁閥I、II、III、IV、V。本實用新型用于污水處理。

　　權利要求書

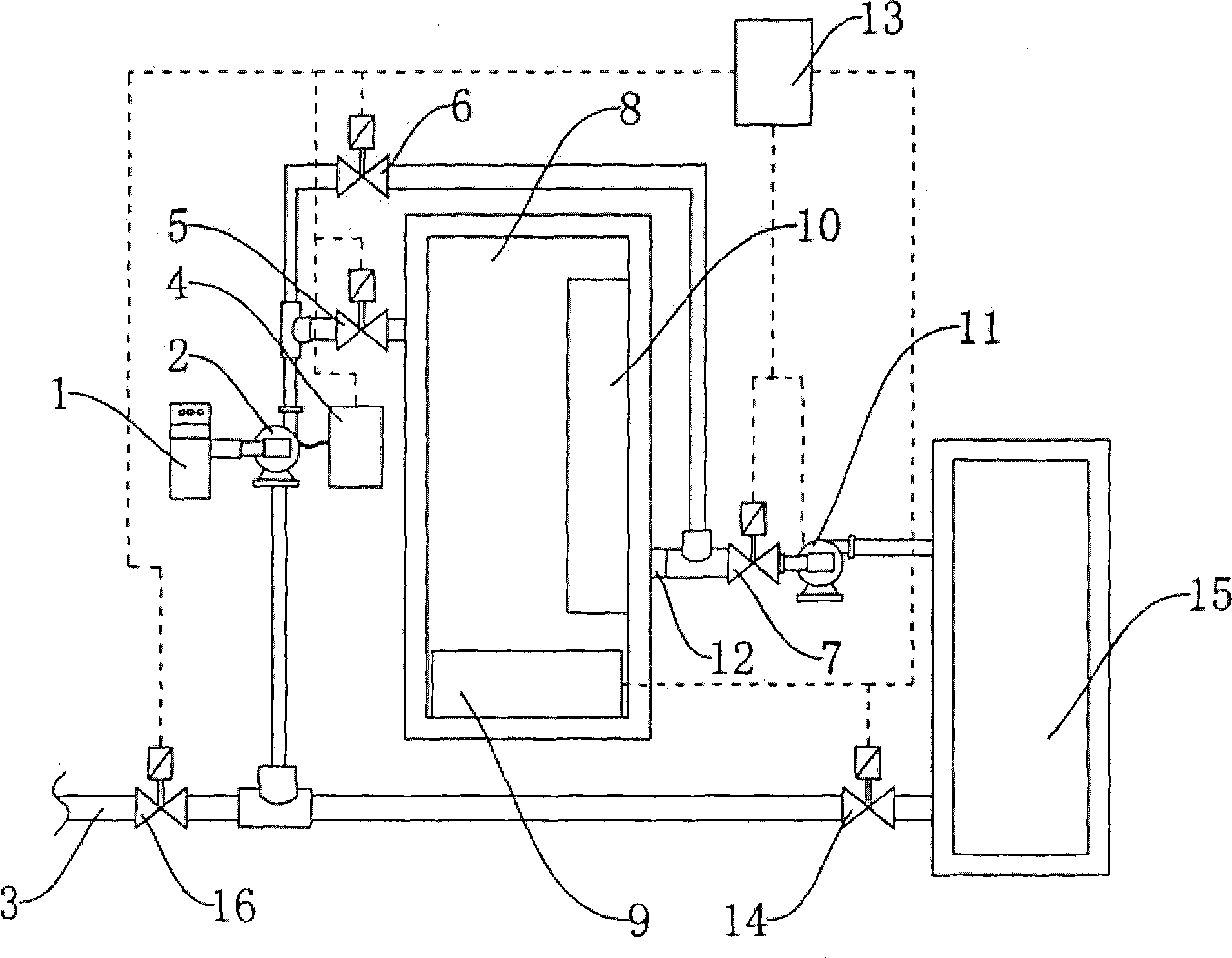

　　1.一種膜清洗與污水消毒一體化的裝置，具有進水管(3)、處理池主體(8)、 與所述處理池主體(8)內部連通的排水管(12)、清水池(15)，所述處理池主 體(8)內、靠排水管(12)位置設有膜片組件(10)，其特征在于：該裝置還 具有氣液混合泵(2)和控制器(13)，氣液混合泵(2)進水口經電磁閥V(16) 與進水管(3)相連，進氣口接臭氧發生器(1)，氣液混合泵(2)出口經三通 管分成兩路，一路經電磁閥I(5)與處理池主體(8)內部連通，接于排水管 (12)對面，另一路經電磁閥II(6)連通所述排水管(12)，排水管出水口依 次經電磁閥III(7)、輸出水泵(11)與清水池(15)相連，清水池(15)出水 口經電磁閥IV(14)連通氣液混合泵(2)進水口;所述輸出水泵(11)上安裝 用于檢測輸出水泵壓力的壓力傳感器;所述控制器(13)采集壓力傳感器壓力 信號，并控制氣液混合泵(2)、輸出水泵(11)和電磁閥I、II、III、IV、V 動作。

　　2.根據權利要求1所述的膜清洗與污水消毒一體化的裝置，其特征在于： 所述控制器(13)經變頻器(4)控制氣液混合泵(2)轉速。

　　3.根據權利要求1或2所述的膜清洗與污水消毒一體化的裝置，其特征在 于：所述處理池主體(8)內設有超聲波振子(9)，該超聲波振子由所述控制器 (13)控制根據清洗的狀況通斷電。

　　4.根據權利要求1所述的膜清洗與污水消毒一體化的裝置，其特征在于： 所述控制器(13)采用PLC，型號SQ-36MT-D。

　　說明書

　　膜清洗與污水消毒一體化的裝置

　　技術領域

　　本實用新型涉及一種膜清洗與污水消毒一體化的裝置。適用于污水處理、 臭氧消毒、超聲波清洗和變頻控制等技術領域。

　　背景技術

　　目前MBR污水處理技術已成為現代污水處理的一種常用方式，其采用膜生 物反應器Membrane Bioreactor，簡稱MBR技術是生物處理技術與膜分離技術相 結合的一種新技術，取代了傳統工藝中的二沉池，它可以高效地進行固液分離， 得到直接使用的穩定中水;又可在生物池內維持高濃度的微生物量，工藝剩余 污泥少，極有效地去除氨氮，出水懸浮物和濁度接近于零，出水中細菌和病毒 被大幅度去除，能耗低，占地面積小。其采用的工藝流程一般為：原水→格柵 →調節池→提升泵→生物反應器→循環泵→膜組件→消毒裝置→中水貯池→中 水用水系統。使用MBR污水處理技術，往往會產生以下問題：

　　1膜內表面MLSS升高，微生物內源呼吸加劇，由于缺氧、污泥厭氧呼吸而 使得膜表面積累一層黑色物質，這層黑色物質多為死細菌及其殘留物，而且， 微生物內源呼吸后產生20%的殘留物質是難降解的;

　　2細菌外聚合物EPS逐漸提高對膜表面造成污染。EPS是由多糖類，蛋白 質，糖蛋白質，脂蛋白質和微生物體內的其他大分子物質組成。它們形成粘性 基質，將細胞粘附在膜表面上，并且使生物膜保持在一起。EPS的提高使得在 膜表面形成凝膠層，使通量下降;

　　3膜面堵塞的主要物質為微生物正常代謝產生的粘性多肽分子和蛋白質分 子等，含有活性基團的大分子物質可能與金屬離子如Ca2+、Mg2+、Fe3+等相 互作用而在膜表面形成凝膠層。這樣會導致膜通量降低，使污水處理功能下降， 這也是MBR技術在使用過程中面臨的最大問題。

　　傳統的清洗方式為進行反沖洗和加酸堿藥劑進行處理，這種處理方法需要 增加反沖洗水泵、需要使用藥劑，藥劑的使用不僅會造成二次污染，同時會增 加成本。

　　發明內容

　　本實用新型要解決的技術問題是：針對上述存在的問題，提供一種結構簡 單、操作方便、成本較低的膜清洗與污水消毒一體化的裝置，以解決膜組件清 洗的問題，避免使用藥劑引起的二次污染。

　　本實用新型所采用的技術方案是：一種膜清洗與污水消毒一體化的裝置，具 有進水管、處理池主體、與所述處理池主體內部連通的排水管、清水池，所述 處理池主體內、靠排水管位置設有膜片組件;該裝置還具有氣液混合泵和控制 器，氣液混合泵進水口經電磁閥V與進水管相連，進氣口接臭氧發生器，氣液 混合泵出口經三通管分成兩路，一路經電磁閥I與處理池主體內部連通，另一 路經電磁閥II連通所述排水管，排水管出水口依次經電磁閥III、輸出水泵與清 水池相連，清水池出水口經電磁閥IV連通氣液混合泵進水口;所述輸出水泵上 安裝用于檢測輸出水泵壓力的壓力傳感器;所述控制器采集壓力傳感器壓力信 號，一方面控制氣液混合泵、輸出水泵和電磁閥I、II、III、IV、V開關，同 時可以控制氣液混合泵的轉速。

　　所述控制器經變頻器控制氣液混合泵轉速，即氣液混合泵連接一個變頻器， 該變頻器同時與控制器連接，控制器向變頻器發出控制信號，控制頻率變化， 從而控制氣液混合泵的轉速。

　　所述處理池主體內設有超聲波振子，該超聲波振子由所述控制器控制，根據 清洗的狀況通斷電。

　　所述控制器采用PLC，型號SQ-36MT-D。

　　臭氧是廣譜殺菌消毒劑而且還是強氧化劑，可以從細胞內核分解微生物和蛋 白質，在較短的時間內殺滅如大腸桿菌等有害病菌。因臭氧的強氧化性的作用， 同時可以分解難以分解的化學物質。

　　本實用新型的有益效果是：本實用新型將臭氧與污水混合，用臭氧對污水 消毒，解決污水的消毒問題;采用經臭氧消毒并經膜片組件處理后得到的含臭 氧的清水沖洗膜片組件，以臭氧分解膜片組件上難以分解的化學物質，當臭氧 分解還不能消除時，開啟超聲波發生器，用超聲波與臭氧相結合解決膜片組件 的清洗問題。本實用新型中無需增加反沖洗水泵，以氣液混合泵進行沖洗，節 省成本，且通過變頻器控制氣液混合泵轉速，增加沖洗水的壓力，沖洗效果好。 本實用新型將消毒裝置和膜片組件清洗裝置合二為一，既解決污水消毒的問題 又解決膜片組件清洗的問題，結構簡單、新穎。本實用新型中采用壓力傳感器 檢測輸出水泵壓力，控制器采集壓力傳感器信號，判斷膜片組件的污染情況， 控制裝置進行沖洗，全自動控制，安全可靠。
