申請日2014.04.21

　　公開(公告)日2014.10.08

　　IPC分類號C02F1/40

　　摘要

　　本實用新型公開了一種高效環保廢水油脂回收裝置，它包括廢水油脂儲存箱、廢水油脂分離箱和油脂回收桶，所述廢水油脂存儲箱通過油管與廢水油脂分離箱相連，所述廢水油脂分離箱內部通過滑道設置有刮板，所述廢水油脂分離箱一側壁設置有抽油泵，所述廢水油脂分離箱通過連接管與油脂回收桶相連，所述廢水油脂分離箱底部設置有出水閥，所述刮板通過滑道可在廢水油脂分離箱內部左右移動，所述油管上設置有控制閥，所述廢水油脂分離箱為密封式箱體結構，所述廢水油脂分離箱內部設置有油位計。本實用新型結構簡單，設計合理，使用方便，通過高低壓差進行壓廢水油脂到廢水油脂分離箱，通過刮板進行移動和抽油泵抽油到油脂回收桶。

　　權利要求書

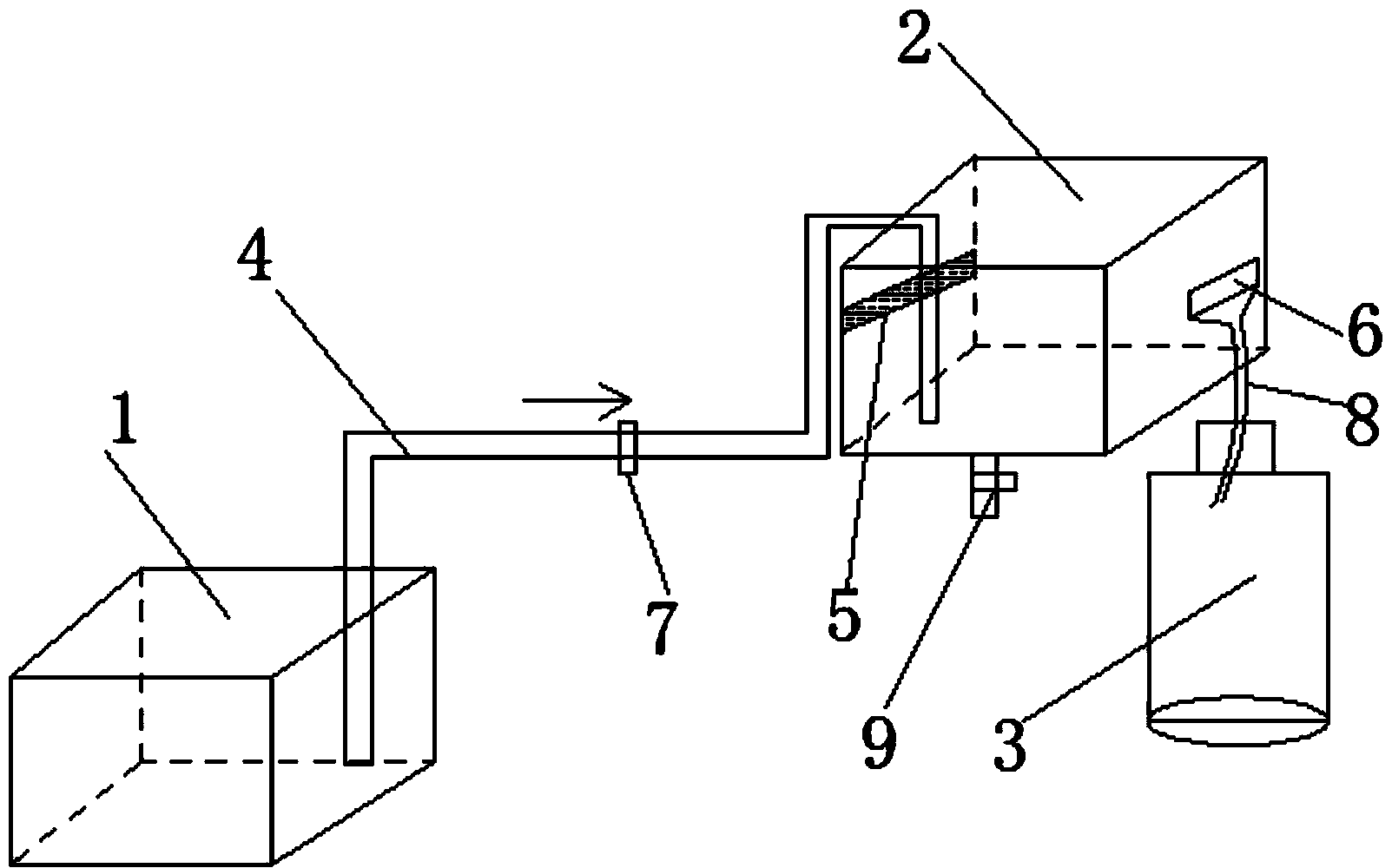

　　1.高效環保廢水油脂回收裝置，其特征在于，包括廢水油脂儲存箱 (1)、廢水油脂分離箱(2)和油脂回收桶(3)，所述廢水油脂存儲箱(1) 通過油管(4)與廢水油脂分離箱(2)相連，所述廢水油脂分離箱(2) 內部通過滑道設置有刮板(5)，所述廢水油脂分離箱(2)一側壁設置有 抽油泵(6)，所述廢水油脂分離箱(2)通過連接管(8)與油脂回收桶 (3)相連，所述廢水油脂分離箱(2)底部設置有出水閥(9)，所述刮 板(5)通過滑道可在廢水油脂分離箱(2)內部左右移動，所述油管(4) 上設置有控制閥(7)，所述廢水油脂分離箱(2)為密封式箱體結構，所 述廢水油脂分離箱(2)內部設置有油位計。

　　2.根據權利要求1所述的高效環保廢水油脂回收裝置，其特征在于， 所述的廢水油脂儲存箱(1)設置在地平面以下。

　　3.根據權利要求1所述的高效環保廢水油脂回收裝置，其特征在于， 所述的油脂回收桶(3)上設置有刻度線。

　　說明書

　　高效環保廢水油脂回收裝置

　　技術領域

　　本實用新型具體涉及一種高效環保廢水油脂回收裝置。

　　背景技術

　　用餐廢油制成的地溝油，是一種不可食用的動植物廢油。由于餐廢 油中含有大量的有機物，具有污染和回收利用雙重性，因此在全球能源 危機及環境污染日益嚴重的情況下，應該對該油加以合理回收利用，使 其變廢為寶。目前，餐廢油的特許回收企業通常利用人工撈取廢油回加 工基地進行油水分離，或經過油脂分離器對餐廢油進行油水分離，而分 離后的油脂主要用于制備生物柴油、無磷洗衣粉、香皂、蠟燭、硬脂酸 及混凝土制品脫膜劑等產品。但是，目前該領域存在下列問題：1)無法 對油脂分離器分離出來的油脂進行有效的計量和流向的控制、追溯，在 人工收集的過程中，存在很多的人為因素，使得控制變得很困難，甚至 是不可能真正實現控制，結果導致一些不法商販為了牟取不法利益，通 常利用這些餐廢油進行加工后，通過各種渠道出售，使地溝油回流餐桌， 從而嚴重地危害了人們的健康。

　　實用新型內容

　　針對現有技術上存在的不足，本實用新型目的是在于提供一種高效 環保廢水油脂回收裝置。

　　為了實現上述目的，本實用新型是通過如下的技術方案來實現：高 效環保廢水油脂回收裝置，包括廢水油脂儲存箱、廢水油脂分離箱和油 脂回收桶，所述廢水油脂存儲箱通過油管與廢水油脂分離箱相連，所述 廢水油脂分離箱內部通過滑道設置有刮板，所述廢水油脂分離箱一側壁 設置有抽油泵，所述廢水油脂分離箱通過連接管與油脂回收桶相連，所 述廢水油脂分離箱底部設置有出水閥，所述刮板通過滑道可在廢水油脂 分離箱內部左右移動，所述油管上設置有控制閥，所述廢水油脂分離箱 為密封式箱體結構，所述廢水油脂分離箱內部設置有油位計。

　　作為優選，所述的廢水油脂儲存箱設置在地平面以下。

　　作為優選，所述的油脂回收桶上設置有刻度線。

　　本實用新型結構簡單，設計合理，使用方便，通過高低壓差進行壓 廢水油脂到廢水油脂分離箱，通過刮板進行移動和抽油泵抽油到油脂回 收桶。
