申請日2010.06.18

　　公開(公告)日2010.11.10

　　IPC分類號C02F3/30; C02F9/14

　　摘要

　　自充氧固定床生活污水脫氮深度處理一體化裝置，包括生物膜法處理部分和沉淀泥水分離部分，所述的生物膜法處理部分包括至少兩組處理單元，每組處理單元包括依次設置的降流單元和升流單元，第一組處理單元的降流單元設有進水管，降流單元和升流單元之間底部設有格網連通，降流單元內設置生物膜填料，升流單元上端設有跌水堰;所述的沉淀泥水分離部分包括沉淀池，沉淀池一端隔離設置布水槽、另一端隔離設置集水槽，集水槽連有出水管，布水槽與生物膜法處理部分的上端連通，布水槽底部設有布水孔，布水孔下端連接設有布水管。本發明可減少污水處理的能耗、降低污水處理工藝的復雜程度、簡便操作，處理水可自然排放，節能、運行簡化、處理效果穩定。

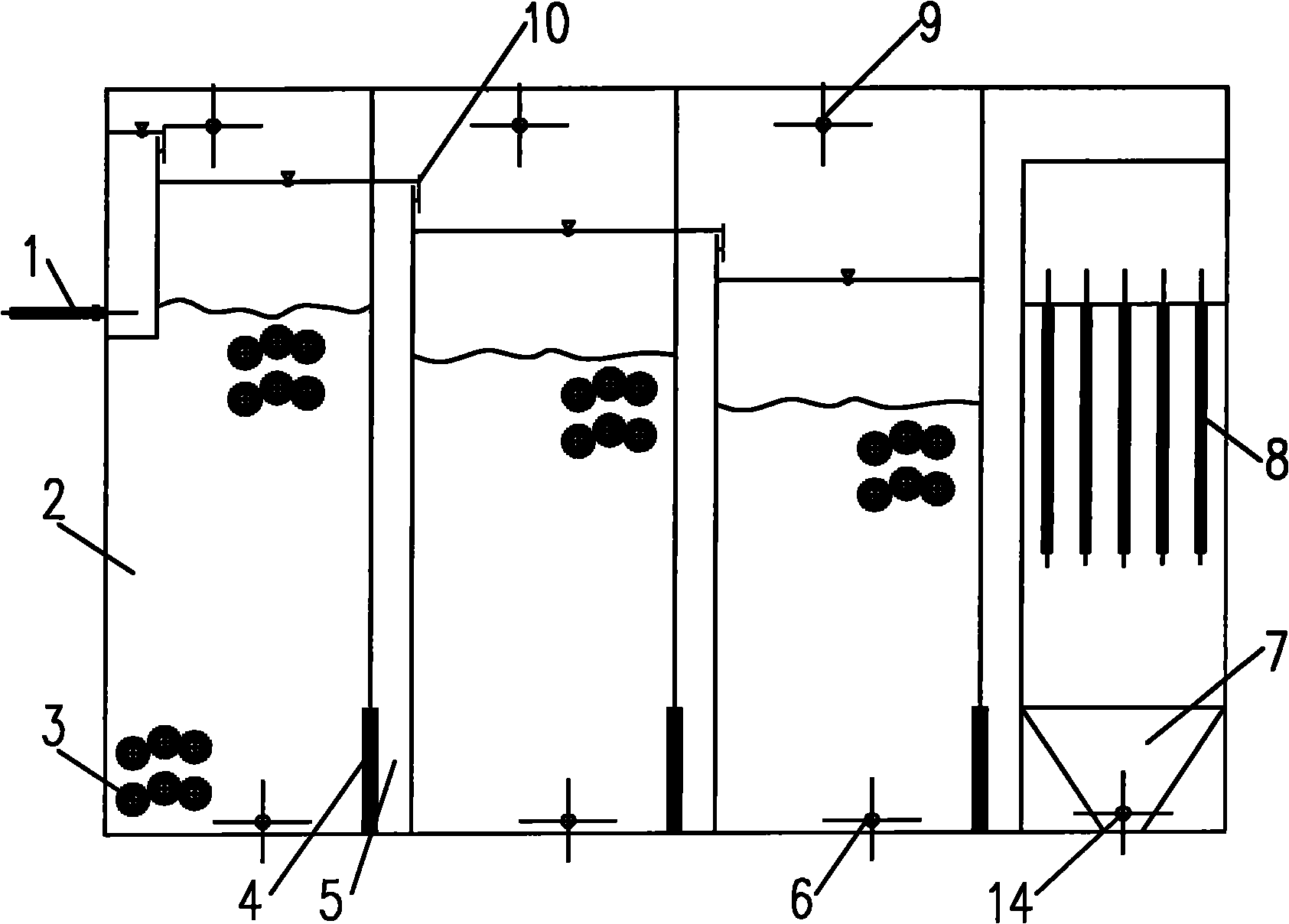

　　摘要附圖



　　權利要求書

　　1.自充氧固定床生活污水脫氮深度處理一體化裝置，其特征在于：包括生物膜法處理部分和沉淀泥水分離部分，所述的生物膜法處理部分包括至少兩組處理單元，每組處理單元包括依次設置的降流單元和升流單元，第一組處理單元的降流單元設有進水管，降流單元和升流單元之間底部設有格網連通，降流單元內設置生物膜填料，升流單元上端設有跌水堰，上一組處理單元的跌水堰高度高于下一組處理單元的跌水堰高度;所述的沉淀泥水分離部分包括沉淀池，沉淀池在長度方向上一端隔離設置布水槽、另一端隔離設置集水槽，集水槽連接有出水管，布水槽與生物膜法處理部分的上端連通，布水槽底部設有布水孔，布水孔下端連接設有布水管。

　　2.根據權利要求1所述的自充氧固定床生活污水脫氮深度處理一體化裝置，其特征在于：所述的降流單元底部設有排空管，沉淀池底部設有排泥管。

　　3.根據權利要求1或2所述的自充氧固定床生活污水脫氮深度處理一體化裝置，其特征在于：所述的降流單元上部設有溢流孔。

　　4.根據權利要求3所述的自充氧固定床生活污水脫氮深度處理一體化裝置，其特征在于：所述的沉淀池底部設置有泥斗。

　　5.根據權利要求4所述的自充氧固定床生活污水脫氮深度處理一體化裝置，其特征在于：所述的生物膜法處理部分包括三組處理單元。

　　說明書

　　自充氧固定床生活污水脫氮深度處理一體化裝置

　　技術領域

　　本發明涉及一種中小型的生活污水處理工程、城鎮集中居住區、農村地區、風景區、旅游景點、車站、碼頭等生活污水的處理設備，特別是一種自充氧固定床生活污水脫氮深度處理一體化裝置。

　　背景技術

　　目前我國城鎮生活污水處理技術水平參差不齊，處理規模大小不一。規模較大的城鎮污水處理廠可以按照設計規范要求進行設計施工，實現生活污水的有效處理、達標排放;而對于管理水平較低、處理規模較小、經濟可承受能力差的小型鄉鎮、村莊等，需要采用簡單、有效、管理簡便的污水處理工藝技術，甚至是一套簡單的一體式、傻瓜型的處理設備，在無人值守的情況下，實現生活污水達標排放。

　　現今中國出現的農村生活污水處理技術及設備種類很多，有利用活性污泥法也有利用生物膜法，生物膜法的填料也多種多樣，這些技術及設備在一定程度上均能實現生活無水的處理，尤其是在COD及SS的降解和去除方面，但對于氨氮、總氮的去除能力很不理想，特別是無動力設備等，其供氧能力根本不能滿足硝化對氧的需求;而有一些工藝及設備，采用強制供氧的方法或采用跌水曝氣的方法，這些工藝對氨氮有顯著的去除效果，但要達到良好的反硝化效果，必須在工藝中加入缺氧的反硝化單元，這樣就喪失了針對農村生活污水處理需要采用工藝簡單、管理簡便的優點而與城鎮污水處理工藝?yán)淄��?/P>

　　發明內容

　　本發明目的在于提供一種自充氧固定床生活污水脫氮深度處理一體化裝置，可減少污水處理的能耗、降低污水處理工藝的復雜程度、簡便操作等，處理水可自然排放，節能、運行簡化、處理效果穩定。

　　為了實現上述目的，本發明采用如下技術方案：自充氧固定床生活污水脫氮深度處理一體化裝置，包括生物膜法處理部分和沉淀泥水分離部分，所述的生物膜法處理部分包括至少兩組處理單元，每組處理單元包括依次設置的降流單元和升流單元，第一組處理單元的降流單元設有進水管，降流單元和升流單元之間底部設有格網連通，降流單元內設置生物膜填料，升流單元上端設有跌水堰，上一組處理單元的跌水堰高度高于下一組處理單元的跌水堰高度;所述的沉淀泥水分離部分包括沉淀池，沉淀池在長度方向上一端隔離設置布水槽、另一端隔離設置集水槽，集水槽連接有出水管，布水槽與生物膜法處理部分的上端連通，布水槽底部設有布水孔，布水孔下端連接設有布水管。

　　所述的降流單元底部設有排空管，沉淀池底部設有排泥管。

　　所述的降流單元上部設有溢流孔。

　　所述的沉淀池底部設置有泥斗。

　　所述的生物膜法處理部分包括三組處理單元。

　　本發明可減少污水處理的能耗、降低污水處理工藝的復雜程度、簡便操作等，通過新型扁柱型填料的應用，設置三級或更多級跌水、在立面分布上形成三組或多組降流升流組合，精確控制跌水高度及堰口負荷、控制過床流速等關鍵參數，實現生物膜內的同時硝化反硝化效果;本發明的動力費用僅為污水提升之費用，處理水可自然排放，節能、運行簡化、處理效果穩定。

　　本發明既不喪失工藝簡單、管理簡便、處理效果好的傻瓜型的特點，又能實現氨氮及總氮的去除，在水環境形勢日益嚴峻、富營養化水體水質時常惡化的今天，對總氮的去除必然會提出越來越高的要求，本發明的應用可適度緩解上述問題。本發明采用跌水曝氣實現自充氧、采用新型的扁柱型生物填料，使填料附著的生物膜內富含硝化菌和反硝化菌，克服眾多低費生活污水處理技術對氮去除能力差的缺點，實現自充氧及兼具有機物去除和氮去除的雙重特點，并可實現中小型生活污水處理設備成套化。該技術及設備適用于城鎮集中居住區、農村地區、風景區、旅游景點、車站、碼頭等生活污水的處理。本技術及設備采用三級或更多級跌水、通過特種填料的設置、精確控制跌水高度、過床流速等關鍵參數，實現生物膜內的同時硝化反硝化效果，工藝出水可達到城鎮污水處理廠污染物排放標準一級B標，尤其是氮的去除。本專利技術及設備具備投資及運行費用低、脫氮效果好、管理簡單等多重優點。
