申請日2010.06.18

　　公開(公告)日2011.01.05

　　IPC分類號C02F1/463; C02F9/06

　　摘要

　　本實用新型涉及污水處理領域，具體涉及一套采用電絮凝膜分離法的污水凈化裝置，包括水槽、排水管和回水管等，所述裝置還包括膜分離裝置，其一端與所述回水管連接，另一端連接到出水管，膜分離裝置中設有中空纖維膜和電極，所述電極是成對設置的，所述電極與直流電源連接。本裝置聯合使用了電絮凝和膜分離技術，能夠有效除去污水中的磷與有機物，比常規的絮凝技術具有更高的效率，能獲得更好的水質，還可有效地減少設備體積，提高處理效率，而且無須添加絮凝劑。

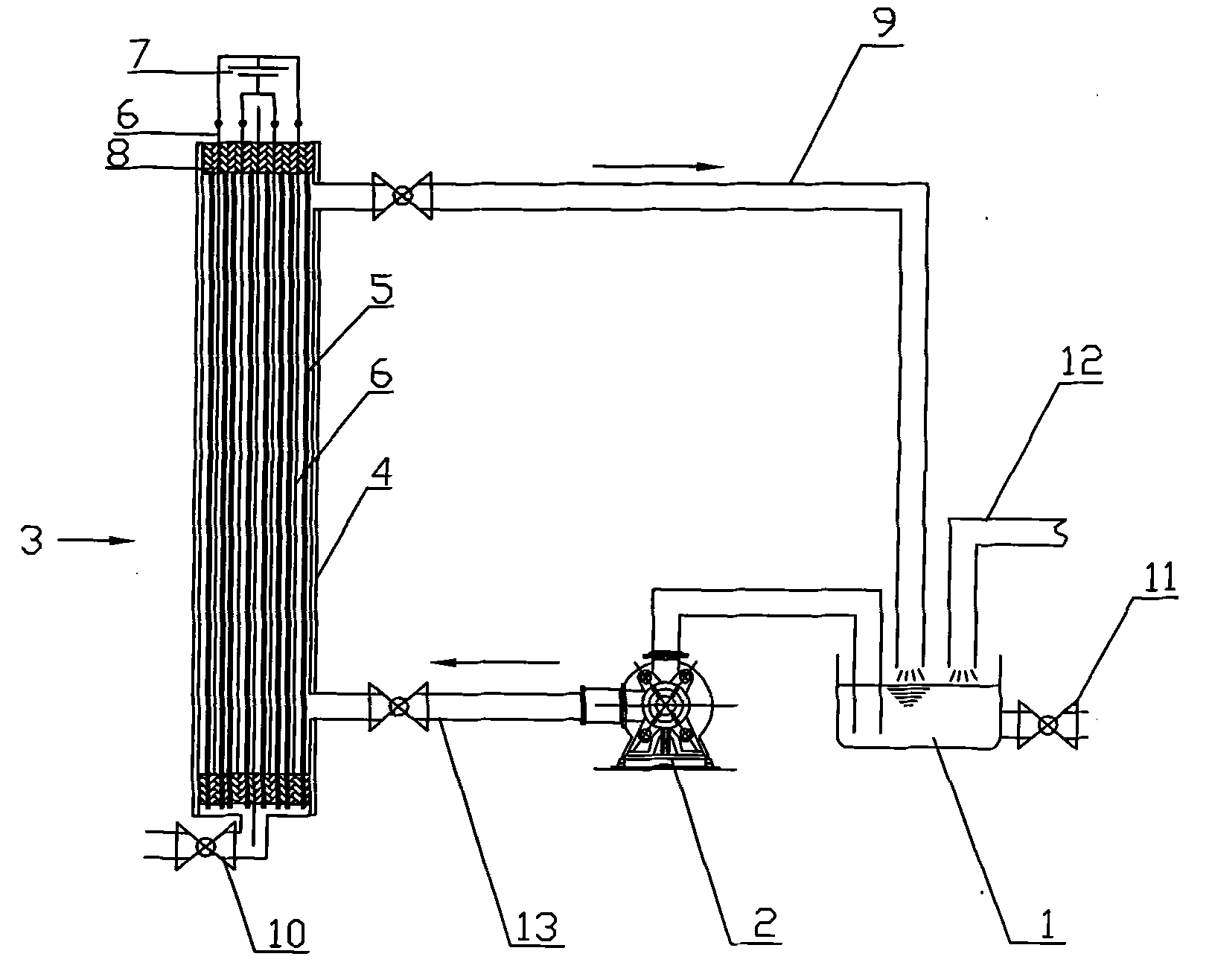

　　摘要附圖



　　權利要求書

　　1.一種采用電絮凝膜分離法的污水凈化裝置，包括水槽和與所述水槽相連的輸水泵和輸水管，所述水槽設有排水閥和與之相連的排水管，所述水槽還設有回水管，其特征在于所述裝置還包括膜分離裝置，所述膜分離裝置一端通過閥門與所述回水管連接，另一端通過閥門連接到出水管，所述膜分離裝置包括外殼和設置在所述外殼內的中空纖維膜和電極，所述電極是成對設置的，每對的兩個電極之間為平行設置，所述電極與直流電源連接，所述電極與中空纖維膜通過固定組件安裝在所述外殼中。

　　2.根據權利要求1所述的污水凈化裝置，其特征在于所述電極有一對或多對。

　　3.根據權利要求1所述的污水凈化裝置，其特征在于所述電極是鐵或鋁制成的電極絲或電極板。

　　4.根據權利要求1或3所述的污水凈化裝置，其特征在于所述每對電極絲或電極板之間，每個電極間的距離為0.5-5cm。

　　5.根據權利要求1或3所述的污水凈化裝置，其特征在于接通所述直流電源后，所述電極板之間的電流密度為10-90A/m2。

　　6.根據權利要求1所述的污水凈化裝置，其特征在于所述固定組件是以環氧樹脂制成的固定支架。

　　7.根據權利要求1所述的污水凈化裝置，其特征在于所述膜分離裝置的外殼是圓柱形的。

　　8.根據權利要求1所述的污水凈化裝置，其特征在于所述直流電源具有間歇調節開關。

　　說明書

　　采用電絮凝膜分離法的污水凈化裝置

　　【技術領域】

　　本實用新型涉及污水處理裝置，特別是一種采用電絮凝膜分離法除去污水中磷與有機物的裝置。

　　【背景技術】

　　水體富營養化已成為全球關注的問題，特別是在我國經濟高速發展的今天，富營養化已嚴重影響了河流與湖泊的生態，并進一步威脅到周圍與下游居民的用水安全。水體富營養化的主要原因是由于生活污水與工業廢水中含有大量的磷，為水生生物提供了過于充足的營養，導致水生生物瘋長。大量死亡的水生生物沉入湖底，被微生物分解，消耗大量的溶解氧，從而使水體中的魚類等生物因缺氧而死亡。因此去除水中的磷迫在眉睫。

　　電絮凝是一種有效的去除水中磷的方法，但由于電絮凝過程中形成絮狀物，需要較長時間的沉淀，或需要經過簡單的過濾才能去掉絮狀物，這種處理方法獲得的水質仍然較差。

　　例如中國實用新型專利CN2789234Y公開的一種用于處理含油污水的電絮凝裝置，其殼體內部設有絮凝室，絮凝室內部安裝有電解極板，所述進液口處設有可使含油污水平穩進入絮凝室的折流箱等。

　　又例如中國實用新型專利CN201439498U公開的同軸電絮凝水處理系統，包括水泵、供水控制裝置、反應裝置、同軸電絮凝反應器及高頻智能化自適應電源，高頻智能化自適應電源連接同軸電絮凝反應器的電極板，提供反應需要的電能;固液分離裝置、污泥處理裝置和敏化劑添加罐等。均存在上述技術缺陷。

　　【實用新型內容】

　　[要解決的問題]

　　本實用新型為了克服電絮凝除磷技術的不足，將電絮凝與膜過濾技術相結合，提供一種采用電絮凝膜分離法凈化污水的裝置，能有效去除污水中的磷與有機物，提高除磷效率與出水水質。

　　[技術方案]

　　為了實現上述目的，本實用新型提供了一種采用電絮凝膜分離法的污水凈化裝置，包括水槽和與所述水槽相連的輸水泵和輸水管，所述水槽設有排水閥和與之相連的排水管，所述水槽還設有回水管，其中，所述裝置還包括膜分離裝置，所述膜分離裝置一端通過閥門與所述回水管連接，另一端通過閥門連接到出水管，所述膜分離裝置包括外殼和設置在所述外殼內的中空纖維膜和電極，所述電極是成對設置的，每對的兩個電極之間為平行設置，所述電極與直流電源連接，所述電極與中空纖維膜通過固定組件安裝在所述外殼中。

　　所述中空纖維例如采用中國發明專利申請200810227223.6、200910119291.5、200910090955.X、200910259973.6和/或200910243466.3公開的技術。

　　根據上述污水凈化裝置的一種優選的具體實施方式，其中所述電極有一對或多對。

　　優選的，所述電極是鐵或鋁制成的電極絲或電極板。

　　根據一種優選的具體實施方式，所述每對電極絲或電極板之間，每個電極間的距離為0.5-5cm。

　　更優選的，接通所述直流電源后，所述電極板之間的電流密度為10-90A/m2。

　　根據上述污水凈化裝置的一種具體實施方式，所述固定組件是以環氧樹脂制成的固定支架。

　　根據上述污水凈化裝置的另一種具體實施方式，所述膜分離裝置的外殼是圓柱形的。

　　根據上述污水凈化裝置的一種優選的具體實施方式，其中所述直流電源具有間歇調節開關。

　　裝置運行時，污水從水槽通過輸水泵和輸水管進入膜分離裝置內，在膜分離裝置內，對電極加上直流電后，電解產生的金屬離子(鐵離子或鋁離子)與污水中的磷酸根發生反應，形成絮狀物，然后經中空纖維膜過濾后，絮狀物被截留，干凈水從過濾水出水管排出。當膜分離裝置內的絮狀物達到一定濃度后，使污物回流到水槽，與水槽中的沉淀物一起排出。

　　[有益效果]

　　本實用新型的污水凈化裝置能夠有效地將電絮凝技術與膜分離技術有機地結合在一起，用于去除污水中磷與有機物，其優點在于：

　　①電絮凝和膜分離技術的聯合使用能夠有效除去污水中的磷與有機物，比常規的絮凝技術具有更高的效率;

　�、谥锌绽w維膜可有效地過濾電絮凝過程中形成的絮凝物，過濾后的水有更好的水質;

　�、垭姌O與膜集成在同一個設備中，可有效地減少設備體積，提高處理效率;

　�、鼙狙b置運行時無須添加絮凝劑。
