申請日2010.06.18

　　公開(公告)日2011.04.13

　　IPC分類號C02F1/48

　　摘要

　　一種介電質放電水處理設備，該介電質放電水處理設備是一個長形豎放的箱體結構，包括：長筒形絕緣外殼(2);放置在外殼內由介電質觸媒容器(4)和正負電極板(6)所組成的處理單元(5);封閉絕緣外殼上下兩端的絕緣端蓋(1);穿過下部絕緣端蓋與處理單元相通的流體入口(7);穿過上部絕緣端蓋與處理單元相通的流體出口(8)。所述介電質觸媒容器是一個以導電基材制成的介電質空心實體結構，介電質觸媒容器空心實體的內部附著有金屬氧化物或金屬作為觸媒涂層;正、負二塊電極板平行放置在介電質觸媒容器長度方向外側，正負電極板上均勻分布有許多放電針。本實用新型可用于廢水處理、飲用水毒物分解、地下水整治等。

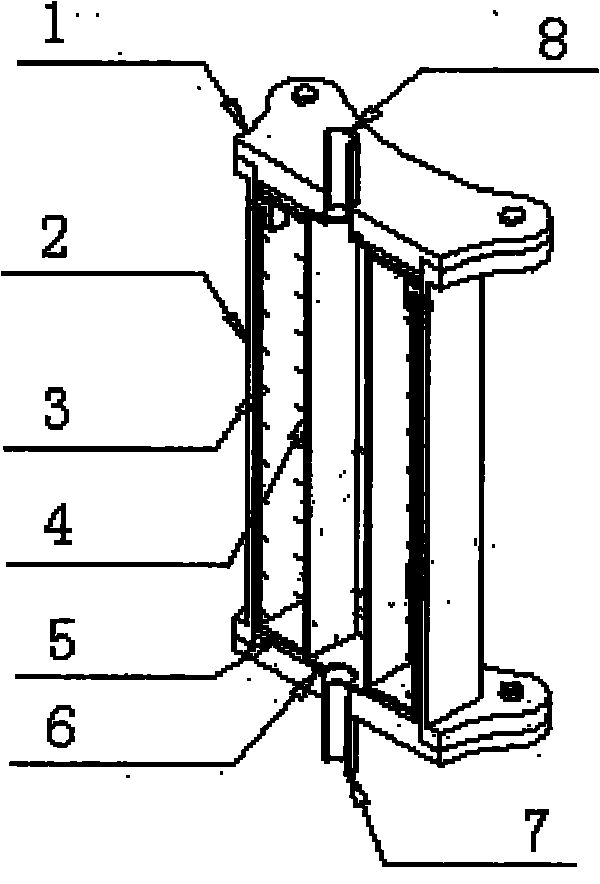

　　摘要附圖



　　權利要求書

　　1.一種介電質放電水處理設備，其特征是，所述介電質放電水處理設備是一個長形豎放的箱體結構，包括：長筒形絕緣外殼(2);放置在外殼內由介電質觸媒容器(4)和正負電極板(6)所組成的處理單元(5);封閉絕緣外殼上下兩端的絕緣端蓋(1);穿過下部絕緣端蓋與處理單元相通的流體入口;穿過上部絕緣端蓋與處理單元相通的流體出口。

　　2.根據權利要求1所述的一種介電質放電水處理設備，其特征是，所述介電質觸媒容器是一個以導電基材制成的介電質空心實體結構，介電質觸媒容器上下兩端開孔分別安裝了出水管和進水管。

　　3.根據權利要求1所述的一種介電質放電水處理設備，其特征是，所述介電質觸媒容器可為矩形體、正方形體、球形體、圓柱體、進水橢圓柱體或其他不規則形狀體的空心結構。

　　4.根據權利要求1所述的一種介電質放電水處理設備，其特征是，所述正、負二塊電極板平行放置在介電質觸媒容器長度方向外側，正、負二塊電極板隔介電質觸媒容器相對，正負電極板上均勻分布有許多放電針，正、負極板的放電針針尖相對，放電針尖距介電質觸媒容器外壁5mm-50mm。

　　5.根據權利要求2所述的一種介電質放電水處理設備，其特征是，所述介電質觸媒容器空心實體的內壁附著有金屬氧化物或金屬作為觸媒涂層。

　　說明書

　　一種介電質放電水處理設備

　　技術領域

　　本實用新型涉及一種介電質放電水處理設備，屬環保水處理技術領域。

　　背景技術

　　水處理的傳統方法有機械過濾、厭氧、好氧(包括絮凝等)或綜合兼有，傳統方法存在一次性投資較大的問題，為此，往往采取廢水集中處理。對于小范圍或水處理的量較小，傳統方法顯得無能為力。因此，尋求一種方法和設備，能對廢水及時進行處理，是廣大環保工作者的目標。

　　傳統的機械過濾，涉及不同的過濾膜，不同的過濾方式，來過濾水中雜質與污染物，但這些設計中由于過濾網容易阻塞而壽命短，或因化學反應而失效，最后過濾出來的污染物也需要額外的處理以免再次成為二次污染源。

　　傳統的水處理放電結構，其電極的采用多元化、如點狀、棒狀、面狀、網狀、鋸齒狀等均有，一般較為常見者為棒狀，而電極的位置可以兩個同在水中，亦可一個在水中、一個在氣相中。但是這些架構在正、負高電壓電源的驅動下會有不同的電解反應問題，產生的電化學反應隨著不同的污染而不同，同時伴隨著電極快速損耗的問題發生。

　　發明內容

　　本實用新型的目的是，針對水處理在放電處理方面的不足，推出一種介電質放電的水處理設備。

　　本實用新型的技術方案是，介電質放電水處理設備是一個長形豎放的箱體結構，包括：長筒形絕緣外殼(2);放置在外殼內由介電質觸媒容器(4)和正負電極板(6)所組成的處理單元(5);封閉絕緣外殼上下兩端的絕緣端蓋(1); 穿過下部絕緣端蓋與處理單元相通的流體入口;穿過上部絕緣端蓋與處理單元相通的流體出口。

　　處理單元由介電質觸媒容器(4)和正負電極板(6)所組成，介電質觸媒容器是一個介電質空心實體結構，介電質觸媒容器是以導電基材制成，再以金屬氧化物或金屬作觸媒涂層附著于介電質空心實體的內壁，介電質觸媒容器上下兩端開孔分別安裝了出水管和進水管;在介電質觸媒容器長度方向外側面平行放置了正、負電極板，正、負二塊電極板隔介電質觸媒容器相對，正負電極板上均勻分布有許多放電針，正、負極板的放電針遙遙針鋒相對，放電針尖距介電質觸媒容器外壁5mm-50mm。在此結構上，高壓電源施加給正、負極板的工作電壓為20000伏～60000伏。

　　介電質觸媒容器可設計為矩形體、正方形體、球形體、圓柱體、進水橢圓柱體或其他不規則形狀體的空心結構，但有一個以上的進水口與出水口。

　　當需要處理的水從進水口進入處理單元的介電質觸媒容器中，電極板在高壓電的作用下，放電針放電，在介電質觸媒容器的介電質空心體內正、負電子中和，釋放巨大能量分解水中粒狀物、有機溶劑污染物(TVOC)、除臭、殺菌、分解油污等水中的污染物，經過介電質觸媒容器放電處理過的水從出水口排出。

　　可以根據水處理的需要，將本實用新型處理單元設計成所需要的長度，也可以將若干個本實用新型串聯連接進行多級水處理。串聯時，第一級的進水口為總進水口，第一級的出水口連接第二級的進水口，第二級的出水口連接第三級的進水口，以此類推，最后一級的出水口為總出水口。

　　本實用新型與現有技術比較的有益效果是，本實用新型結構在使用時無電解反應發生，不必擔心因電解反應產生的二次污染產物;介電質的空心實體的基材為一良導體，可選擇為抗化學腐蝕材料，附著的金屬氧化物或金屬觸媒可 針對不同水污染源選擇不同觸媒材料。本實用新型結構簡單，操作方便，無耗材更換，運行成本較低。

　　本實用新型可用于高色度廢水處理、高濃度COD廢水的前處理、飲用水毒物分解、船舶廢水處理、管線防垢、殺菌/消毒、超純水制造、污泥脫水、毒性廢液處理、地下水整治。
