申請日2014.01.10
公開(公告)日2014.04.23
IPC分類號C02F9/14; C02F9/02; C02F9/04
摘要
本發明涉及一種廚房、衛生間排水處理方法及裝置。一種廚衛排水處理方法，1)對于廚房排出的污水，即時進行過濾，實現固液分離;2)對于液體污水再進行油水分離;3)對衛生間排出的污水，在排出后立即進行消毒，然后過濾，進行固體和液體的分離;4)對經過油、水分離的廢水進行消毒后和步驟3)經過固液分離的污水匯合進行進一步過濾處理;5)在進一步深度處理后達標排放或重復使用;一種廚衛排水處理裝置，在污水箱內設置有固液分離室和儲水室，所述固液分離室分為廚房排水固液分離室和衛生間排水固液分離室，污水箱內與廚房排水固液分離室連通設有儲油室，儲水室污水進入濾管。本發明實現了小區內沒有生活污水排放和廢物循環利用。
權利要求書
1.一種廚衛排水處理方法，包括如下步驟：
1)對于廚房排出的污水，在排出后立即進行過濾，實現固體和液體的分離;
2)對于分離后的液體污水，依靠油和水比重差異，通過液位溢流實現油水分離;
3)對衛生間排出的污水，在排出后立即進行消毒，然后過濾，進行固體和液體的分離;
4)對步驟2)經過油、水分離后得到的廢水，進行消毒處理，然后和步驟3)經過固液分離的污水匯合，并進行進一步過濾處理;
5)對步驟4)經過進一步過濾處理后的廢水，進行深度處理后，達標排放或重復使用。
2.根據權利要求1所述的廚衛排水處理方法，其特征在于：所述深度處理包括采用過濾管道對污水進行過濾處理的步驟，利用小區內埋設的沙石過濾管道，在所述過濾管道內分段填充濾料，順過濾管道走向，依次分段填充的濾料的孔隙分布為進水端大、出水端小，同時放入喜氮、磷的微生物。
3.根據權利要求1或2所述的廚衛排水處理方法，其特征在于：所述深度處理包括采用地表綠化生態處理的步驟，充分利用小區綠化，采用地表過濾淺溝，所述過濾淺溝溝底及溝壁設隔水層，溝內自下至上依次設填料層、過濾層、覆土層，在所述覆土層種植鳳眼蓮、大藻、水葫蘆等植物，對水中的氮、磷等物質進行去除，并同時進行滲透過濾。
4.一種廚衛排水處理裝置，其特征在于：包括污水箱(1)、濾管(2)，所述污水箱(1)內設置有固液分離室(6)和儲油室(7)，所述固液分離室(6)通過隔板(22)分割成廚房排水固液分離室(61)和衛生間排水固液分離室(62)，所述廚房排水固液分離室(61)和衛生間排水固液分離室(62)內各安裝有固液分離過濾箱(11)，所述固液分離過濾箱(11)各設有污水進口(12)，所述廚房排水固液分離室(61)通過其隔板(22)上部的溢油孔(23)連通所述儲油室(7)，所述廚房排水固液分離室(61)通過其隔板(22)下部的出水孔(14)連通儲油室(7)下部的儲水室(82);所述儲水室(82)和儲油室(7)之間設有濾油層(29)，所述衛生間污水固液分離室(62)和儲水室(82)的污水進入濾管(2)。
5.根據權利要求4所述的廚衛排水處理裝置，其特征是：在所述污水箱(1)內與所述固液分離室(6)連通設有二級儲水室(8)，所述衛生間污水固液分離室(62)和儲水室(82)的污水出口連接所述二級儲水室(8)，所述二級儲水室(8)的底部設有濾網過濾層(18)，所述二級儲水室(8)內污水通過溢流口自動溢流或通過提升泵進入濾管(2)。
6.根據權利要求4或5所述的廚衛排水處理裝置，其特征是：所述儲油室(7)內設有集油箱(9)，在集油箱(9)上設有連接提油泵(15)的進油孔(25)，提油泵(25)設在儲油室(7)上部。
7.根據權利要求4或5所述的廚衛排水處理裝置，其特征是：所述濾管(2)為砂石過濾管，所述濾管(2)或為由濾布、濾料組成，濾管(2)出口連接有濾箱(3)，所述濾箱出水口連接小區雨水管道(4)、中水回用洗車中心輸水管道或小區景觀用水補充輸水管道。
8.根據權利要求4或5所述的廚衛排水處理裝置，其特征是：所述濾管(2)為敞口的溝渠，所述溝渠渠底及渠壁設有隔水層，渠內由下到上依次為填料層、過濾層、覆土層。
9.根據權利要求7所述的廚衛排水處理裝置，其特征是：所述濾箱分為過濾室和匯水箱，或者分為緩存室、過濾室和匯水箱三部分，之間通過隔板分開，在所述隔板上設有溢流孔，過濾室為一個整體或分為兩個或三個過濾通道，分別輸出不同水質要求的水。
10.根據權利要求4、5或9所述的廚衛排水處理裝置，其特征在于：在所述儲水室(8)內設有消毒藥加入裝置(21)，所述固液分離過濾箱(11)內設有箱滿傳感器，所述污水箱內設有固體儲存室(5)，所述固體儲存室(5)對應所述固液分離過濾箱(11)設有固體儲存裝置(10)，所述固體儲存室(5)的底部設有集水坑(27)。
說明書
一種廚衛排水處理方法及裝置
技術領域
本發明涉及一種污水處理方法，尤其是涉及一種廚房、衛生間排水處理方法及處理裝置。
背景技術
目前，城市生活污水排放已經成為河流污染的主要源頭。要治理、保護河流免受污染，必須從源頭解決生活污水的排放問題。我國自2001年開始，各地紛紛進行小區中水站的建設和城市污水處理廠的建設。但是，事實表明，河流污染依舊，污水處理設施建設緩慢，治污效果不夠明顯。而且，還帶來了污泥處理問題。
無論是小區中水處理站、還是城市污水處理廠，其處理技術方案均是先通過管道，將多戶、多區的污水收集在一個或幾個池內，然后進行三級或二級處理。其三級處理流程是：一級處理是它通過機械處理，如格柵、沉淀或氣浮，去除污水中所含的石塊、砂石和脂肪、鐵離子、錳離子、油脂等;二級處理是生物處理，污水中的污染物在微生物的作用下被降解和轉化為污泥;三級處理是污水的深度處理，它包括營養物的去除和通過加氯、紫外輻射或臭氧技術對污水進行消毒。
從處理流程來看，目前污水處理的指導思想是將污水中的污染物(糞便、食物殘渣)通過微生物降解和轉化為污泥，將水中的油脂等去除，然后在消毒。這是一種先污染、后轉化的處理方案。對于產生的沉淀物、污泥的處置，目前又成了一個技術難題，并成為新的污染物。
發明內容
本發明針對現有污水處理技術不足，提出了一種廚衛排水處理方法及裝置，可以避免傳統處理方法帶來的污泥和沉淀物產生新的污染問題。
眾所周知，廚房排水，水中的污染物物成分：固體的食物殘渣、菜葉，不溶于水的液體油，溶解于水的洗滌劑。這些污染物在自來水的沖力作用下，排入下水道。然后，進入化糞池內進行發酵，然后與衛生間污水一起排入市政污水管道，到污水處理廠進行污水處理。在進入化糞池熟化、發酵的過程，是產生污泥和細菌繁殖的過程。如果在進入化糞池前，及時進行固液分裂，這時，得到的是固體的食物殘渣、菜葉，液體的油，還有少量洗滌劑的水。食物殘渣和菜葉，可以取出收集作為動物飼料;被分離出來的液體油可以收集回收，用作工業油再利用，含有洗滌劑的廢水進行過濾后，消毒，就可以達標排入雨水管道，收集到景觀用水水池，用于小區綠化，或直接排入河流。這樣，小區內就沒有生活污水的排放，且實現了物質無害循環利用。
衛生間大便器排水，水中的污染物是有液體的小便、固體的糞便和手紙。這些污染物在自來水的沖力作用下，排入下水道。然后，化糞池內進行發酵，熟化，排入市政污水管道，到污水處理廠進行污水處理。在進入化糞池熟化、發酵的過程，是產生污泥和細菌繁殖的過程。如果在進入化糞池前，及時進行固液分離，這時，得到的是糞便和紙，還有污水。糞便和紙經壓制烘干后，可以用作有機肥料。污水進行過濾后，消毒，然后經過沉淀和過濾，就可以達標排入雨水管道，收集到景觀用水水池，用于小區綠化，或直接排入河流。
本發明的處理思想是源頭、分散、生態處理。
本發明所采用的技術方案是：

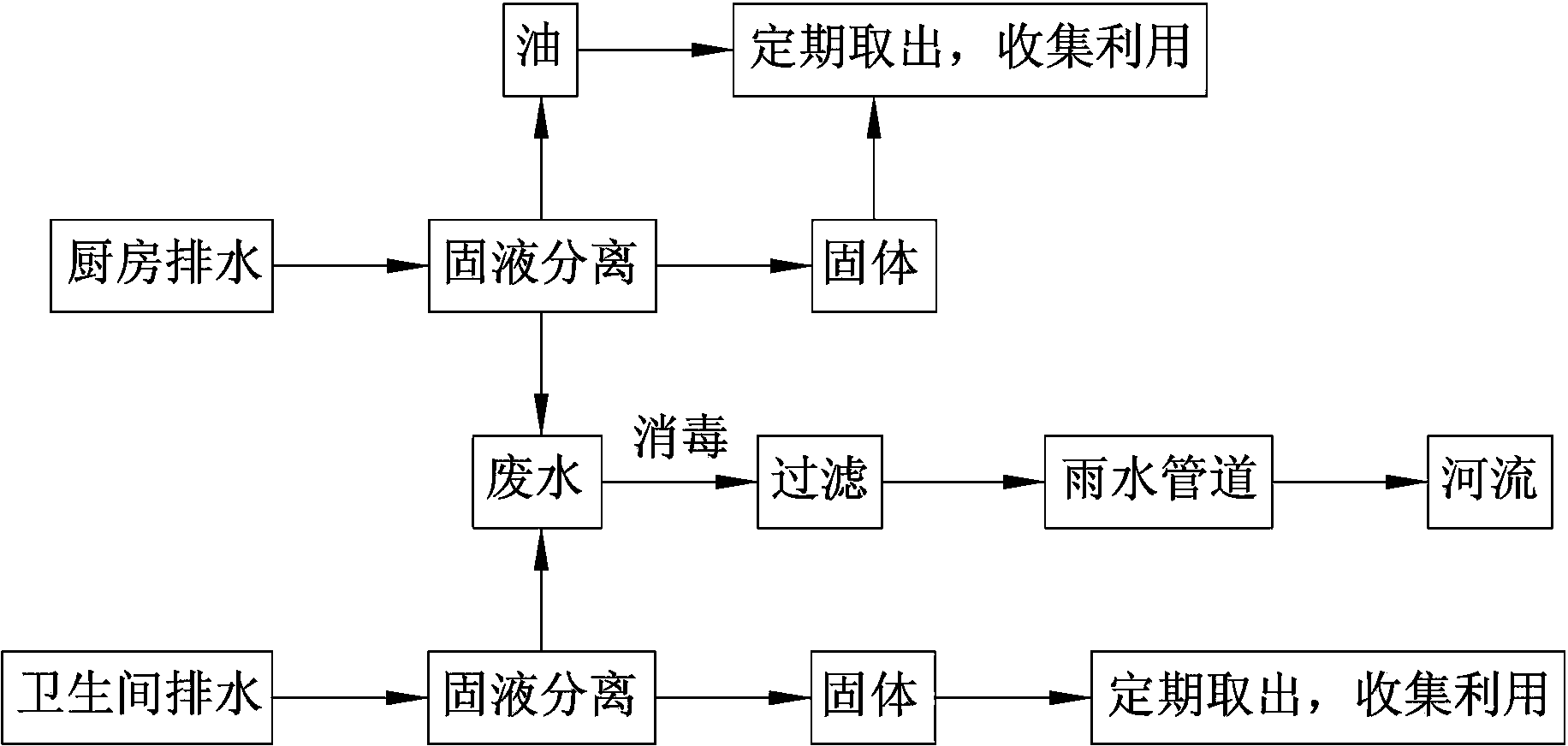

一種廚衛排水處理方法，包括如下步驟：
1)對于廚房排出的污水，在排出后立即進行過濾，實現固體和液體的分離;對于分離出來的固體物進行消毒、壓縮成塊，作為有機肥料;
2)對于分離后的液體污水，依靠油和水比重差異，通過液位溢流實現油水分離;分離出來的油進行收集，作為工業油原料再利用;
3)對衛生間排出的污水，在排出后立即進行消毒，然后過濾，進行固體和液體的分離，固體物進行壓縮成塊，作為有機肥料;
4)對步驟2)經過油、水分離后得到的廢水，進行消毒處理，然后和步驟3)經過固液分離的污水匯合，并進行進一步過濾處理;
5)對步驟4)經過進一步過濾處理后的廢水，進行深度處理后，達標排放或重復使用。
所述的廚衛排水處理方法，所述深度處理包括采用過濾管道對污水進行過濾處理的步驟，利用小區內埋設的沙石過濾管道，在所述過濾管道內分段填充濾料，順過濾管道走向，依次分段填充的濾料的孔隙分布為進水端大，出水端小，同時放入喜氮、磷的微生物。
所述的廚衛排水處理方法，所述深度處理包括采用地表綠化生態處理的步驟，充分利用小區綠化，采用地表過濾淺溝，所述過濾淺溝溝底及溝壁設隔水層，溝內依次設填料層、過濾層、覆土層，在所述覆土層種植鳳眼蓮、大藻、水葫蘆等植物，對水中的氮、磷等物質進行去除，并同時進行滲透過濾。
一種廚衛排水處理裝置，包括污水箱(1)、濾管(2)，所述污水箱(1)內設置有固液分離室(6)和儲油室(7)，所述固液分離室(6)通過隔板(22)分割成廚房排水固液分離室(61)和衛生間排水固液分離室(62)，所述廚房排水固液分離室(61)和衛生間排水固液分離室(62)內各安裝有固液分離過濾箱(11)，所述固液分離過濾箱(11)各設有污水進口(12)，所述廚房排水固液分離室(61)通過其隔板(22)上部的溢油孔(23)連通所述儲油室(7)，所述廚房排水固液分離室(61)通過其隔板(22)下部的出水孔(14)連通儲油室(7)下部的儲水室(82);所述儲水室(82)和儲油室(7)之間設有濾油層(29)，所述衛生間污水固液分離室(62)和儲水室(82)的污水進入濾管(2)。
所述的廚衛排水處理裝置，在所述污水箱(1)內與所述固液分離室(6)連通設有二級儲水室(8)，所述衛生間污水固液分離室(62)和儲水室(82)的污水出口連接所述二級儲水室(8)，所述二級儲水室(8)的底部設有濾網過濾層(18)，所述二級儲水室(8)內污水通過溢流口自動溢流或通過提升泵進入濾管(2)。
所述的廚衛排水處理裝置，所述儲油室(7)內設有集油箱(9)，在集油箱(9)上設有連接提油泵(15)的進油孔(25)，提油泵(25)設在儲油室(7)上部。
所述的廚衛排水處理裝置，所述濾管(2)為砂石過濾管，所述濾管(2)或為由濾布、濾料組成，濾管(2)出口連接有濾箱(3)，污水經濾箱(3)過濾達標后，通往小區雨水管道(4)、中水回用洗車中心輸水管道或小區景觀用水補充輸水管道。
所述的廚衛排水處理裝置，所述濾管(2)為敞口的溝渠，所述溝渠渠底及渠壁設有隔水層，渠內由下到上依次為填料層、過濾層、覆土層。溝渠內覆土層可種植植物。
所述的廚衛排水處理裝置，所述濾箱分為過濾室和匯水箱，或者分為緩存室、過濾室和匯水箱三部分，之間通過隔板分開，在所述隔板上設有溢流孔，過濾室為一個整體或分為兩個或三個過濾通道，分別輸出不同水質要求的水。
所述的廚衛排水處理裝置，在所述儲水室(8)內設有消毒藥加入裝置(21)，所述固液分離過濾箱(11)內設有箱滿傳感器，所述污水箱內設有固體儲存室(5)，所述固體儲存室(5)對應所述固液分離過濾箱(11)設有固體儲存裝置(10)，所述固體儲存室(5)的底部設有集水坑(27)。
發明有益效果：
1、本發明廚衛排水處理方法及裝置，在社區內從源頭首先對廚房、衛生間排放污水進行分離、分類處理，可以有效避免傳統污水處理方法中污泥和沉淀物產生的新污染問題，克服了現有污水處理技術的不足。由于采用了源頭消毒處理，切斷了污水中病毒、微生物的傳播基礎，同時對污水進行了深度生物處理，實現了小區污水零排放和資源再生利用。從源頭進行消毒處理，切斷了衛生間糞便等排泄物中微生物及病毒對環境經其他人的污染。為后續結合綠化用地進行淺溝生態深度處理，提供了基礎和安全保證。水中的營養成分用于植物的生長，同時也進行了綠化灌溉。既能美化環境，又能夠節約用水，減少排污，同時對污水進行凈化深度處理。
2、本發明廚衛排水處理方法及裝置，實施方案簡單，可行，設計科學、合理。變原來的集中后續處理為前置處理，降低了處理難度和流程，減少了污染物排放，環保節能，同樣可實現廢物利用。過濾管2能夠起到雨水收集作用，有利于降低小區內雨水利用的成本;在經過過濾箱3處理后，能夠?qū)崿F(xiàn)分質選擇供水。有利于水的循環和利用。
3、本發明廚衛排水處理方法及裝置，充分利用小區內的綠化植物及植被，形成一個生物處理帶，能夠有效去除水中的氮、磷等有機物，起到有助于植物生長和對水進行富營養成分去除的作用，同時大面積的緩滲能夠滿足排水要求，且能夠在過濾層和土壤層形成生物膜處理效果，能夠確保水質達標。采用了污水即時處理，避免了細菌、病毒繁殖，有利于減少消毒劑的用量。降低水處理的成本。就地分散處理，減少了市政輸送污水管道建設成本和輸水成本。
4、本發明廚衛排水處理方法及裝置，現有水處理方法相比，具有以下實質性不同：
(1)現有污水處理的出發點是首先利用化糞池將有機固體物質進行生物分解，變成更為細小的有機物顆粒，形成混合液體，能夠在小區排水管道內流動，在后續到來的污水沖力作用下，流入污水處理廠，進行處理。本處理方法是首先完成固體與液體的分離，避免有機物固體糞便等進入生物分解和發酵等過程。
(2)本處理方法沒有污泥產生，不會造成小區污水排水管道堵塞，不用對化糞池進行定期清淤，不會存在因此產生檢查井內水位高于室內排水立管下端出口，導致排水立管氣堵形成的地漏返臭及空氣污染;
