申請日2014.01.10

　　公開(公告)日2014.04.16

　　IPC分類號C22B1/248; C22B1/216; C22B7/00; B03C1/02; C03C13/06; C01B17/74; C22B11/00

　　摘要

　　本發明具體涉及一種綜合利用酸洗污泥提取貴金屬之后剩余尾渣的方法，適用于處理酸洗污泥通過酸浸出法回收貴金屬之后所剩余的尾渣。本發明能夠綜合回收利用酸洗污泥提取貴金屬之后的剩余尾渣，制備成了鐵精粉、巖棉制品和硫酸，有效的實現了經濟價值;本發明操作過程簡單、原料普及，而且生產成本較低，經濟效果顯著;本發明有效的綜合利用了剩余尾渣，減少了尾渣的排放，節約了土地，有效的保護了環境。

　　權利要求書

　　1.一種綜合利用酸洗污泥提取貴金屬之后剩余尾渣的方法，其步驟為：

　　(1)破碎：將尾渣倒入破碎機中破碎，破碎到10目及其以下;

　　(2)配料、壓球和干燥：將破碎后的尾渣和煤粉進行配料，并在攪拌機中混合均勻，然后用壓球機壓球，再放入烘干機中在150℃的溫度下干燥，得到尾渣球團，球團的尺寸為?20-30mm;

　　(3)焙燒：將尾渣球團放入回轉窯中焙燒，焙燒后得到SO2煙塵氣體和礦渣;

　　(4)制硫酸：將在焙燒過程中產生的SO2煙塵氣體采用氨酸法進行吸收-凈化-轉化后，制得硫酸;

　　(5)粉磨和磁選：將在焙燒過程中產生的礦渣在球磨機中粉磨，粉磨至80目以下后，通過磁選機進行磁選，分離得到剩余尾渣和鐵精粉;

　　(6)高溫熔煉：將剩余尾渣和焦炭混合后，從爐頂加入沖天爐內，同時向爐中通以助燃空氣，由焦炭燃燒產生的高溫將剩余尾渣熔融成巖棉熔體;

　　(7)離心成纖：利用輥式成纖機的離心輥的逐級加速，將從沖天爐中流出的巖棉熔體，在離心機中離心力的作用下，由流股甩成巖棉纖維;

　　(8)高溫定型：將巖棉纖維放置在集棉設備的集棉室中，集棉室的底部系有活動的輸送網袋，輸送網袋的下方設有抽風室，向巖棉纖維中噴以霧狀的黏結劑，依靠抽風室形成的負壓將巖棉纖維吸附在網帶表面，形成巖棉原料。

　　2.根據權利要求1所述的綜合利用酸洗污泥提取貴重金屬之后剩余尾渣的方法，其特征是：所述步驟(1)中尾渣成分為：Si 10-20%，Fe 8-20%，Ca 0-6%，Al 0-7%，Mg 0-8%，S 4-12 %，Ni 0-1 %，H2O 0-15 %。

　　3.根據權利要求1或2所述的綜合利用酸洗污泥提取貴重金屬之后剩余尾渣的方法，其特征是：步驟(2)中尾渣與碳粉配料的質量比為4-5:1。

　　4.根據權利要求1或2所述的綜合利用酸洗污泥提取貴重金屬之后剩余尾渣的方法，其特征是：步驟(3)中焙燒的溫度為800℃-900℃，焙燒時間為60-90min。

　　5.根據權利要求1或2所述的綜合利用酸洗污泥提取貴重金屬之后剩余尾渣的方法，其特征是：步驟(5)中磁選條件為磁場強度為160kA/m。

　　6.根據權利要求1或2所述的綜合利用酸洗污泥提取貴重金屬之后剩余尾渣的方法，其特征是：步驟(6)中剩余的尾渣和焦炭配比為重量比1：0.15，助燃空氣為冷空氣或溫度為450-550℃的熱風，巖棉熔體溫度為1250～1420℃。

　　7.根據權利要求1或2所述的綜合利用酸洗污泥提取貴重金屬之后剩余尾渣的方法，其特征是：步驟(7)中輥式成纖機有3-4個離心輥，各輥轉速逐級升高，將從沖天爐中流出的巖棉熔體，在離心機中離心力的作用下，由流股甩成巖棉纖維，離心機的離心轉速為3000r/min。

　　8.根據權利要求1所述的綜合利用酸洗污泥提取貴重金屬之后剩余尾渣的方法，其特征是：步驟(8)中黏結劑為改性酚醛樹脂。

　　說明書

　　綜合利用酸洗污泥提取貴金屬之后剩余尾渣的方法

　　技術領域

　　本發明具體涉及一種綜合利用酸洗污泥提取貴金屬之后剩余尾渣的方法，適用于處理酸洗污泥通過酸浸出法回收貴金屬之后所剩余的尾渣。

　　背景技術

　　我國是一個不銹鋼生產大國，年產量大于2000萬噸，每年都要生產大量的不銹鋼產品，加工過程中伴隨著的是大量的酸洗污泥的產生。例如，江蘇泰州安化市2012年酸洗污泥產量突破了80萬噸，酸洗污泥中含有大量的重金屬和有害元素，主要的處理方式輸出填埋，大多數被堆放在垃圾填埋場，這種方式治標不治本，不僅占用大量土地，而且嚴重污染環境，給人類的生存環境帶來很大的危害。

　　近些年來國家逐漸對于酸洗污泥的處理提出了新的要求，眾多高校和企業同時開發了多種回收酸洗污泥中貴金屬的方法，在貴金屬回收利用的方法中，又有火法冶煉和濕法冶煉之分，火法冶煉回收率較高，但由于其能耗和環境污染等瓶頸約束，這種方法受到控制，而濕法冶煉雖有其能耗較低的優點，但這種方法處理后的尾渣屬于危險固廢。目前有效的解決辦法是將尾渣用來制磚或制水泥，通過玻璃化或晶格扭曲法，使重金屬穩定化，但在經濟發達地區，尤其是人口聚集城市，如上海市，磚廠和水泥廠已不允許存在，這使得如何有效的利用酸洗污泥提取貴金屬之后剩余尾渣成為難題。

　　發明內容

　　本發明提供一種綜合利用酸洗污泥提取貴金屬之后剩余尾渣的方法，適用于處理酸洗污泥通過酸浸出法回收貴金屬之后所剩余的尾渣。本發明能夠綜合回收利用酸洗污泥提取貴金屬之后的剩余尾渣，制備成了鐵精粉、巖棉制品和硫酸，有效的實現了經濟價值;本發明操作過程簡單、原料普及，而且生產成本較低，經濟效果顯著;本發明有效的綜合利用了剩余尾渣，減少了尾渣的排放，節約了土地，有效的保護了環境。

　　本發明技術方案如下：

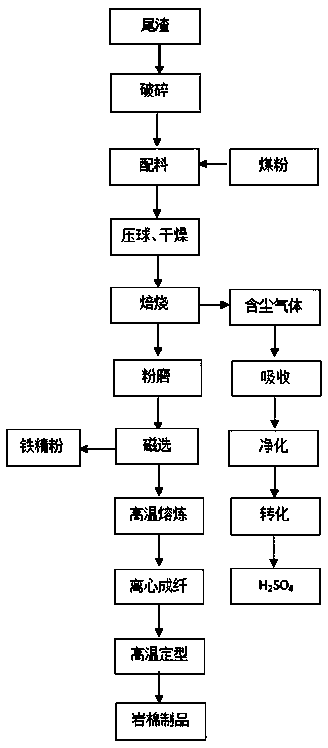

　　一種綜合利用酸洗污泥提取貴金屬之后剩余尾渣的方法，其步驟為：

　　(1) 破碎：將尾渣倒入破碎機中破碎，破碎到10目及其以下;

　　(2) 配料、壓球和干燥：將破碎后的尾渣和煤粉進行配料，并在攪拌機中混合均勻，然后用壓球機壓球，再放入烘干機中在150℃的溫度下干燥，得到尾渣球團，球團的尺寸為?20-30mm;

　　(3) 焙燒：將尾渣球團放入回轉窯中焙燒，焙燒后得到SO2煙塵氣體和礦渣;

　　(4) 制硫酸：將在焙燒過程中產生的SO2煙塵氣體采用氨酸法進行吸收-凈化-轉化后，制得硫酸;

　　(5) 粉磨和磁選：將在焙燒過程中產生的礦渣在球磨機中粉磨，粉磨至80目以下后，通過磁選機進行磁選，分離得到剩余尾渣和鐵精粉;

　　(6) 高溫熔煉：將剩余尾渣和焦炭混合后，從爐頂加入沖天爐內，同時向爐中通以助燃空氣，由焦炭燃燒產生的高溫將剩余尾渣熔融成巖棉熔體;

　　(7) 離心成纖：利用輥式成纖機的離心輥的逐級加速，將從沖天爐中流出的巖棉熔體，在離心機中離心力的作用下，由流股甩成巖棉纖維;

　　(8) 高溫定型：將巖棉纖維放置在集棉設備的集棉室中，集棉室的底部系有活動的輸送網袋，輸送網袋的下方設有抽風室，向巖棉纖維中噴以霧狀的黏結劑，依靠抽風室形成的負壓將巖棉纖維吸附在網帶表面，形成巖棉原料。

　　本發明的進一步設計在于：步驟(1)中尾渣成分為：Si 10-20%，Fe 8-20%，Ca 0-6%，Al 0-7%，Mg 0-8%，S 4-12 %，Ni 0-1 %，H2O 0-15 %。

　　步驟(2)中尾渣與碳粉配料的質量比為4-5:1。

　　步驟(3)中焙燒的溫度為800℃-900℃，焙燒時間為60-90min。

　　步驟(5)中磁選條件為磁場強度為160kA/m。

　　步驟(6)中剩余的尾渣和焦炭配比為重量比1：0.15，助燃空氣為冷空氣或溫度為450-550℃的熱風，巖棉熔體溫度為1250～1420℃。

　　步驟(7)中輥式成纖機有3-4個離心輥，各輥轉速逐級升高，將從沖天爐中流出的巖棉熔體，在離心機中離心力的作用下，由流股甩成巖棉纖維，離心機的離心轉速為3000r/min。

　　步驟(8)中黏結劑為改性酚醛樹脂，噴入黏結劑的施膠噴嘴為8-12個。

　　本發明的有益效果：

　　1. 本發明能夠綜合回收利用酸洗污泥提取貴金屬之后的剩余尾渣，制備成了鐵精粉、巖棉制品和硫酸，有效的實現了經濟價值;

　　2. 本發明操作過程簡單，原料普及，而且生產成本較低，經濟效果顯著;

　　3. 本發明有效的綜合利用了剩余尾渣，減少了尾渣的排放，節約了土地，有效的保護了環境。
