申請日2013.10.31
公開(公告)日2014.04.30
IPC分類號G05B19/418; C02F11/14
摘要
本實用新型公開了一種基于智能邏輯控制器的小型污泥處理系統，包括污泥脫水設備和控制系統，污泥脫水系統包括污泥儲池、清水池、PAM儲罐和帶式壓濾機，污泥儲池通過污泥螺桿泵連接至帶式壓濾機，清水池通過反沖洗水泵連接至帶式壓濾機，PAM儲罐通過PAM加藥泵連接至帶式壓濾機，帶式壓濾機的出料口分別連接有污泥輸送機和濾液池;控制系統為現場電氣控制柜1臺，柜門上設有各設備的手/自動轉換開關、單機調試的啟/停按鈕和系統消警按鈕;電氣控制柜內設有電氣保護執行機構和PLC。本實用新型將帶式壓濾機技術與PLC控制有機地結合起來，減少了電氣控制元件，運行穩定、可靠性高，具有體積小、抗振、價格低廉、便于安裝調試等優點。
權利要求書
1.一種基于智能邏輯控制器的小型污泥處理系統，包括污泥脫水設備和控制系統，其 特征在于，

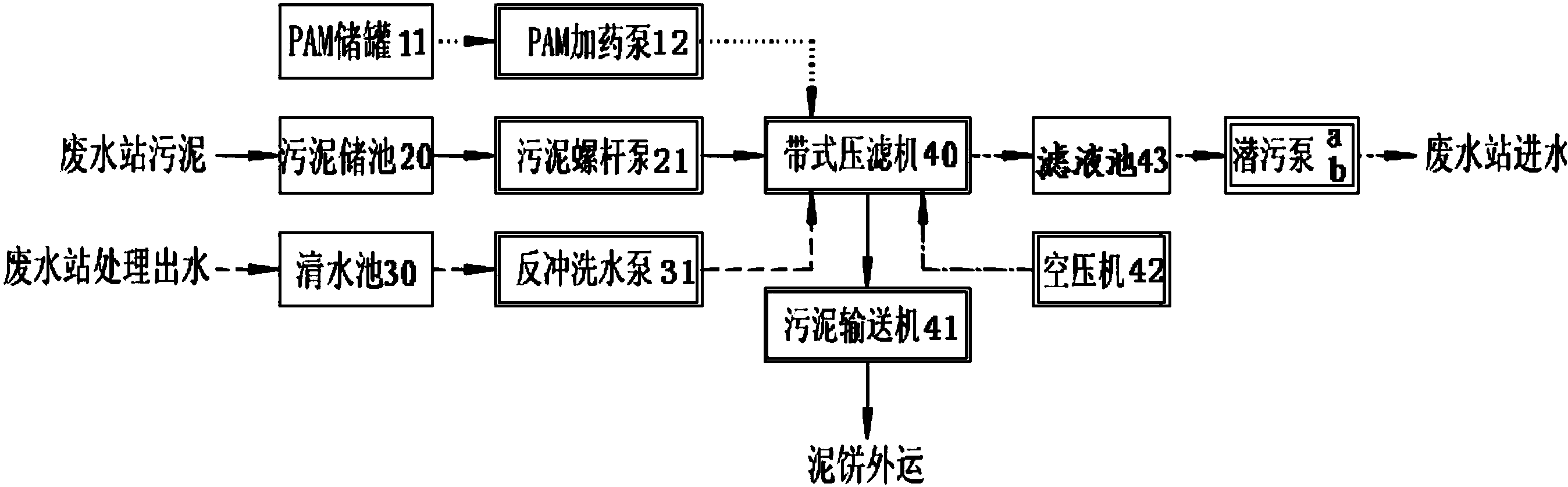

所述污泥脫水系統包括污泥儲池(20)、清水池(30)、PAM儲罐(11)和帶式壓濾機 (40)，所述污泥儲池(20)通過一污泥螺桿泵(21)連接至所述帶式壓濾機(40)，所述 清水池(30)通過一反沖洗水泵(31)連接至所述帶式壓濾機(40)，所述PAM儲罐(11) 通過一PAM加藥泵(12)連接至所述帶式壓濾機(4)，所述帶式壓濾機(40)的出料口分 別連接有污泥輸送機(41)和濾液池(43)，所述濾液池(43)內設有兩臺潛污泵(a、b)， 所述潛污泵的出口連接至廢水站進口;所述帶式壓濾機(40)還連接有空壓機(42);
所述清水池(30)、PAM儲罐(11)和濾液池(43)中均分別設有液位計;
所述控制系統包括現場電氣控制柜1臺;所述現場電氣控制柜門上設有各設備的手動 /自動轉換開關、單機調試的啟動/停止按鈕和系統消警按鈕;電氣控制柜內設有電氣保護 執行機構和PLC;所述PLC由1個西門子LOGO24RC0BA4微型主控制器和2個西門子LOGO DM824RC擴展控制器構成。
2.根據權利要求1所述基于智能邏輯控制器的小型污泥處理系統，其特征在于，所述 西門子LOGO24RC0BA4微型控制器包括8個輸入端子和4個輸出端子，每個西門子LOGO DM824RC擴展控制器包括4個輸入端子和4個輸出端子;系統中的所有設備電氣控制回 路接觸器的輔助開關觸點和液位計開關量輸出均分別與所述PLC中的輸入、輸出端子用導 線進行連接。
說明書
基于智能邏輯控制器的小型污泥處理系統
技術領域
本實用新型涉及一種污泥處理的自動化控制系統，尤其涉及一種基于智能邏輯控制器 的污泥處理系統。
背景技術
近年來，我國眾多特色工業園區、高新技術開發區、經濟技術開發區及科技園等形式 的工業園區得到了快速發展，其中包括綜合性工業園區以及以電鍍、紡織印染、食品、醫 藥、石化及化學工業、電子信息等行業為主的特定工業園區。通常情況下，園區內各生產 企業的外排廢水，首先要經過自有處理設施達到《污水綜合排放標準》(GB8978-1996) 三級要求后匯至園區綜合污水處理廠進行集中處理，而在廢水處理過程中產生的污泥也同 時亟待處理。
對投資費用和技術可行性進行綜合考慮，污泥脫水系統一般選用帶式壓濾機和板框壓 濾機。與板框壓濾機相比，帶式壓濾機具有兩個主要優點：一是可連續運行，處理污泥量 大;二是可進行自動化操作，操作人員勞動強度低。但普通帶式壓濾機也存在以下缺點： 一是污泥必須經過有效濃縮，否則泥餅的含水率會較高;二是需要大量的反沖洗水，使廢 水處理量增加。
在實踐中，工業園內各生產企業的廢水量和污泥量有時會隨著新的生產線建設而增 加，選擇處理負荷大、可連續運行、自動化程度相對較高同時經濟適用的設備成為關鍵。
實用新型內容
針對現有技術中工業園區內各生產企業廢水處理站污泥特點，在克服傳統板框壓濾機 處理能力低缺陷及普通帶式壓濾機缺點的基礎上，本實用新型提供一種基于智能邏輯控制 器的小型污泥處理系統，本實用新型將帶式濃縮壓濾一體機(以下簡稱帶式壓濾機)技術 與PLC控制有機地結合起來。
本實用新型基于一種智能邏輯控制器的小型污泥處理系統，包括污泥脫水設備和控制 系統，所述污泥脫水系統包括污泥儲池、清水池、PAM儲罐和帶式壓濾機，所述污泥儲池 通過一污泥螺桿泵連接至所述帶式壓濾機，所述清水池通過一反沖洗水泵連接至所述帶式 壓濾機，所述PAM儲罐通過一PAM加藥泵連接至所述帶式壓濾機，所述帶式壓濾機的出料 口分別連接有污泥輸送機和濾液池，所述濾液池內設有兩臺潛污泵，所述潛污泵的出口連 接至廢水站進口;所述帶式壓濾機還連接有空壓機;所述清水池、PAM儲罐和濾液池中均 分別設有液位計;所述控制系統為現場電氣控制柜1臺;所述現場電氣控制柜門上設有各 設備的手動/自動轉換開關、單機調試的啟動/停止按鈕和系統消警按鈕;電氣控制柜內設 有電氣保護執行機構和PLC。所述PLC由1個西門子LOGO24RC0BA4微型控制器和2個 西門子LOGO DM824RC擴展控制器構成。
進一步講，所述西門子LOGO24RC0BA4微型控制器包括8個輸入端子和4個輸出端 子，每個西門子LOGO DM824RC擴展控制器包括4個輸入端子和4個輸出端子;系統中的 所有設備電氣控制回路接觸器的輔助開關觸點和液位計開關量輸出均分別與所述PLC中 的輸入、輸出端子用導線進行連接。
與現有技術相比，本實用新型的有益效果是：
(1)本實用新型以LOGO!(智能邏輯控制器)為主控單元，選用西門子公司生產的 一種LOGO24RC0BA4微型控制器PLC產品，是一種具有輸入輸出功能的可編程邏輯控制 器，采用大規模集成電路，減少了電氣元件，可靠性高，具有體積小、抗振、價格低廉、 便于安裝等優點。
(2)因?yàn)長OGO24RC0BA4微型控制器和LOGO DM824RC擴展控制器具有良好的繼電 器輸出特性，連續電流Ith能達到10A，用其可直接對清水池低液位和PAM儲罐低液位輸 出聲光報警信號。
(3)LOGO24RC0BA4微型控制器集成了11種常量/連接器、8種基本功能與25種特 殊功能塊等資源;配套的編程軟件支持邏輯塊和梯形圖的程序編寫，同時可以實現程序的 總體瀏覽、程序的輸入輸出注釋、程序的上傳和下載、程序的調試和修改等;可以無外設 進行程序的全部或分解仿真運行，以檢驗程序是否符合設計要求。編程簡單、調試方便、 設計周期短。
(4)本實用新型所述污泥脫水系統運行穩定，減少了設備維護保養，延長了系統使 用壽命，提高了污泥處理效率，降低了操作人員勞動強度。
