申請日2013.12.14

　　公開(公告)日2014.05.21

　　IPC分類號C02F101/18; C02F1/58

　　摘要

　　本實用新型屬于一種含氰廢水破氰處理裝置，包括酸化后含氰廢水貯槽、加壓泵、水噴射泵、攪拌反應槽、SO2氣缸，酸化后含氰廢水貯槽通過加壓泵與水噴射泵的液體進口連接，水噴射泵的出口與攪拌反應槽連接，SO2氣缸與水噴射泵的氣體進口連接。本實用新型解決了SO2難溶于廢水的問題，氰化物的破除效率高、動力消耗低，降低了含氰廢水的處理成本。

　　權利要求書

　　1.一種含氰 廢水破氰處理裝置，其特征在于，包括酸化后含氰廢水貯槽、加壓泵、水噴射泵、攪拌反應槽、SO2氣缸，酸化后含氰廢水貯槽通過加壓泵與水噴射泵的液體進口連接，水噴射泵的出口與攪拌反應槽連接，SO2氣缸與水噴射泵的氣體進口連接。

　　說明書

　　一種含氰廢水破氰處理裝置

　　技術領域

　　本實用新型屬于廢水處理技術領域，具體涉及一種含氰廢水破氰處理裝置。

　　背景技術

　　氰化物是劇毒物質，氰化物可在生物體內產生氰化氫，使細胞呼吸受到麻痹引起窒息死亡。因此含氰廢水在排放前必須進行處理，目前常用的含氰廢水處理方法是是酸化法處理，處理后的廢水含氰還超出排放標準。為了達到含氰廢水達標的目的，需要向酸化后的廢水中通入SO2來破壞廢水中的氰化物離子，在通過加石灰進行中和反應達到除氰的目的。但向廢水中的鼓入的SO2往往來不及反應就從廢水中溢出，需要的SO2量大，并且動力消耗高，污染環境，浪費資源。

　　實用新型內容

　　本實用新型的目的是提供一種需要的SO2的量較小、動力消耗低的含氰廢水破氰處理裝置。

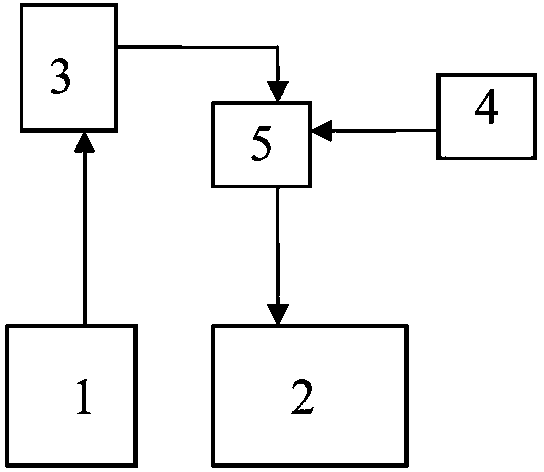

　　為實現上述實用新型目的，本實用新型采用的技術手段是，一種含氰廢水破氰處理裝置，包括酸化后含氰廢水貯槽、加壓泵、水噴射泵、攪拌反應槽、SO2氣缸，酸化后含氰廢水貯槽通過加壓泵與水噴射泵的液體進口連接，水噴射泵的出口與攪拌反應槽連接，SO2氣缸與水噴射泵的氣體進口連接。

　　使用時，酸化后含氰廢水貯槽中的含氰廢水通過加壓泵泵入水噴射泵中，從而在水噴射泵內形成負壓;使SO2被吸入到水噴射泵內，與含氰廢水一同被送入到攪拌反應槽中，反應一段時間后，將反應后的廢水排出。

　　本實用新型能過使酸化后含氰廢水達到一定壓力進入水噴射泵，將SO2氣體吸入并溶解到廢水中，然后在攪拌反應槽中破氰反應來去除廢水中的氰化物;本實用新型解決了SO2難溶于廢水的問題，氰化物的破除效率高、動力消耗低，降低了含氰廢水的處理成本。
