申請日2013.10.31

　　公開(公告)日2014.04.23

　　IPC分類號B01D53/26

　　摘要

　　冷干機廢水排放裝置，它涉及冷干機技術領域，冷干機(1)的下部通過出水管(2)連接有儲液裝置(4)，出水管(2)上設置有閥門(3)，儲液裝置(4)的下部設置有排水管(5)，排水管(5)與儲液裝置(4)的連接處設置有過濾器(6)，排水管(5)的下端呈錐形設置，排水管(5)的下端設置有小浮球(7)，小浮球(7)的上部設置有大浮球(8)，小浮球(7)與大浮球(8)通過連桿連接。它結構新穎，儲液裝置上帶有自動排水裝置，而且不會排放掉壓縮空氣，實用性強。

　　權利要求書

　　1.冷干機廢水排放裝置，其特征在于它包含冷干機(1)、出水管 (2)、閥門(3)、儲液裝置(4)、排水管(5)、過濾器(6)、小浮球(7) 和大浮球(8);冷干機(1)的下部通過出水管(2)連接有儲液裝置(4)， 出水管(2)上設置有閥門(3)，儲液裝置(4)的下部設置有排水管(5)， 排水管(5)與儲液裝置(4)的連接處設置有過濾器(6)，排水管(5)的下 端呈錐形設置，排水管(5)的下端設置有小浮球(7)，小浮球(7)的上 部設置有大浮球(8)，小浮球(7)與大浮球(8)通過連桿連接。

　　說明書

　　冷干機廢水排放裝置

　　技術領域：

　　本實用新型涉及冷干機技術領域，具體涉及一種冷干機廢水排放 裝置。

　　背景技術：

　　冷干機是將壓縮空氣中氣態的水分和油經過等壓冷卻，凝結成液 態的水和油，并夾帶灰塵，將水排出系統外，從而獲得清潔的壓縮空 氣的一種裝置。

　　冷干機按冷凝器的冷卻方式分有氣冷型,水冷型兩種;

　　按進氣溫度高低分有高溫進氣型(80℃以下)和常溫進氣型(45℃ 左右);

　　按工作壓力分有普通型(0.3—1.0MPa)和中、高壓型(1.2MPa以 上)。

　　此外許多特殊規格的冷干機可以用來處理非空氣類介質,如:二氧 化碳,氫氣,天然氣,高爐煤氣,氮氣等。

　　冷干機在運行時需要定時的將凝結的水排出，現在的做法是在冷 干機上連接儲液裝置，然后定期的將儲液裝置中的水排出，這種結構 需要人工操作，而且如果操作不及時，儲液裝置中的水沒有及時排出， 會影響冷干機的正常運行，實用性不強。

　　實用新型內容：

　　本實用新型的目的是提供一種冷干機廢水排放裝置，它結構新 穎，儲液裝置上帶有自動排水裝置，而且不會排放掉壓縮空氣，實用 性強。

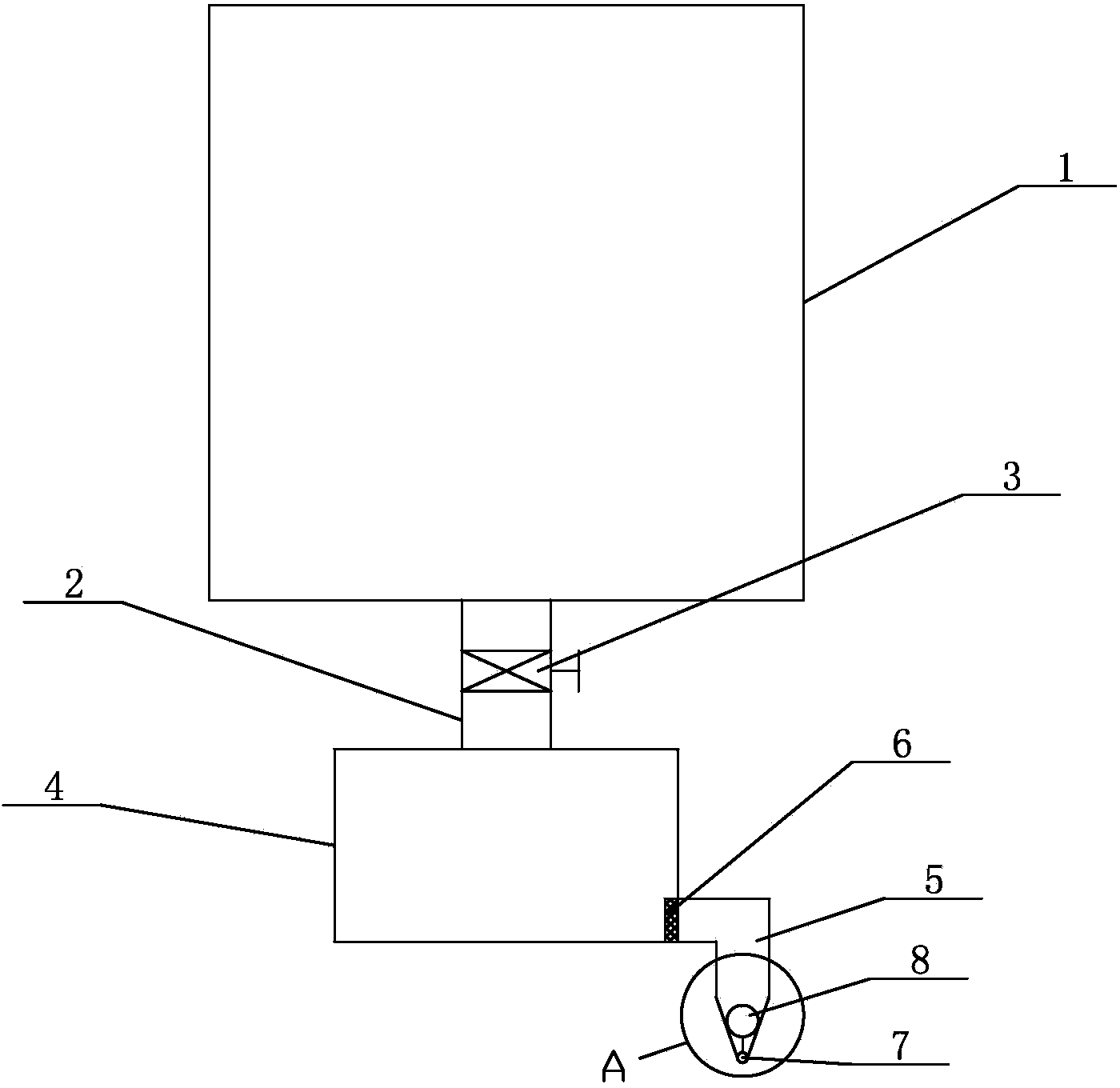

　　為了解決背景技術所存在的問題，本實用新型是采用以下技術方 案：它包含冷干機1、出水管2、閥門3、儲液裝置4、排水管5、過 濾器6、小浮球7和大浮球8;冷干機1的下部通過出水管2連接有 儲液裝置4，出水管2上設置有閥門3，儲液裝置4的下部設置有排 水管5，排水管5與儲液裝置4的連接處設置有過濾器6，排水管5 的下端呈錐形設置，排水管5的下端設置有小浮球7，小浮球7的上 部設置有大浮球8，小浮球7與大浮球8通過連桿連接。

　　本實用新型具有以下有益效果：它結構新穎，儲液裝置上帶有自 動排水裝置，而且不會排放掉壓縮空氣，實用性強。
