申請日2014.01.10
公開(公告)日2014.04.16
IPC分類號C02F11/00
摘要

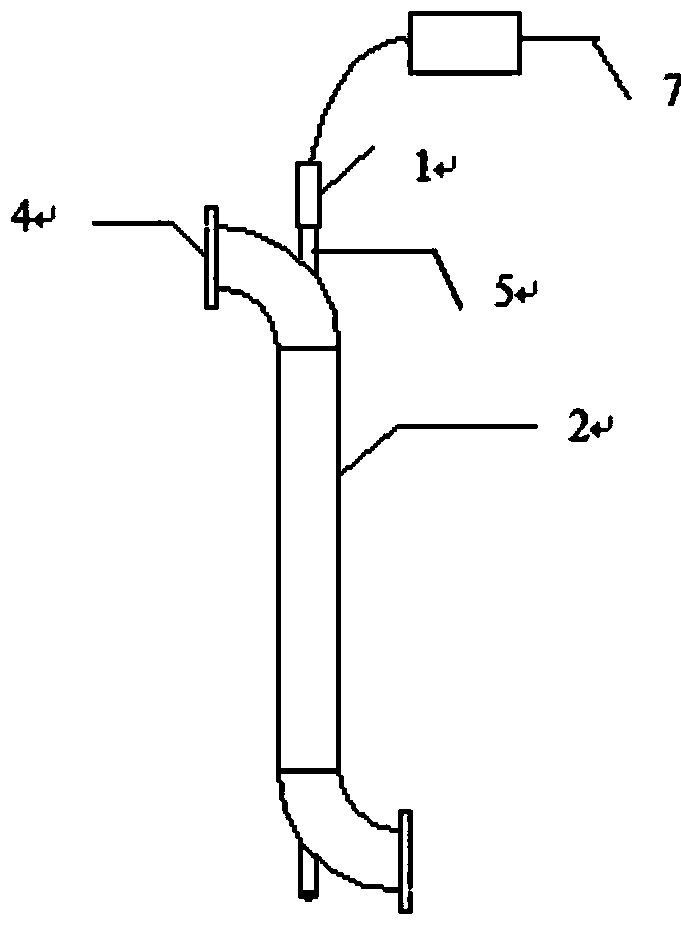

本發明公開了一種管道式高壓電分解污泥破碎裝置，所述污泥破碎裝置包括污泥流經管、外部接地極、內部電極、高電壓發生裝置，所述污泥流經管包括彎頭部和直管部，所述彎頭部設有與所述污泥流經管內部相通的內部電極固定管，所述內部電極包括電極頭和內部高電壓電極體，所述電極頭與所述內部高電壓電極體連接，所述內部高電壓電極體通過所述內部電極固定管插入所述污泥流經管，所述污泥流經管的外壁構成所述外部接地極，所述電極頭與所述高電壓發生裝置相連接。利用本裝置可減少剩余污泥，更少的污泥送往垃圾填埋場;減少絮凝劑的使用，增加脫水能力;減少能源消耗;投資維護成本更低;安裝方便，可依據現有的管路調整安裝模式。
權利要求書
1.一種管道式高壓電分解污泥破碎裝置，其特征在于，所述污泥破碎裝置 包括污泥流經管、外部接地極、內部電極、高電壓發生裝置，所述污泥流經管 包括彎頭部和直管部，所述彎頭部設有與所述污泥流經管內部相通的內部電極 固定管，所述內部電極包括電極頭和內部高電壓電極體，所述電極頭與所述內 部高電壓電極體連接，所述內部高電壓電極體通過所述內部電極固定管插入所 述污泥流經管，所述污泥流經管的外壁構成所述外部接地極，所述電極頭與所 述高電壓發生裝置相連接，所述外部接地極與內部高電壓電極體之間形成高壓 電磁場。
2.根據權利要求1所述的管道式高壓電分解污泥破碎裝置，其特征在于， 所述的高電壓發生裝置能夠?qū)?20V，50HZ的交流電轉化為20-100kV高電壓直 流電。
3.根據權利要求2所述的管道式高壓電分解污泥破碎裝置，其特征在于， 所述污泥流經管的外部接地極接地。
4.根據權利要求3所述的管道式高壓電分解污泥破碎裝置，其特征在于， 所述電極頭和內部高電壓電極體通過焊接的方式連接在一起。
5.根據權利要求4所述的管道式高壓電分解污泥破碎裝置，其特征在于， 所述內部高電壓電極體通過轉接裝置固定到外部接地極上。
6.根據權利要求5所述的管道式高壓電分解污泥破碎裝置，其特征在于， 所述外部接地極的材質為不銹鋼。
7.根據權利要求6所述的管道式高壓電分解污泥破碎裝置，其特征在于， 所述污泥流經管為Z型或者U型。
8.根據權利要求7所述的管道式高壓電分解污泥破碎裝置，其特征在于， 所述污泥破碎裝置還包括堿處理設備，所述處理設備包括帶有攪拌結構的儲罐， 其用于調整所述污泥的pH值，所述儲罐通過管道與所述污泥流經管相連接。
9.根據權利要求1-8中任一項所述的管道式高壓電分解污泥破碎裝置，其 特征在于，所述污泥破碎裝置包括多個污泥流經管，多個所述污泥流經管之間 通過法蘭連接，每個污泥流經管均可進行高壓電分解污泥。
說明書
管道式高壓電分解污泥破碎裝置
技術領域
本發明屬于污水處理設備技術領域，尤其涉及一種管道式高壓電分解 污泥破碎裝置。
背景技術
隨著水處理工程的增加，大量增長的污泥已成為嚴重的環境和安全問題， 污泥中的有毒有害物質，以及由此產生的臭氣和有機污染已經成為城市環境衛 生的一大公害。在污泥處理過程中，污泥微生物細胞內含物的釋放是重要步驟。 污泥處理周期較長,主要是因?yàn)樗馐钦麄�(gè)過程的限速階段。水解緩慢的主要原 因之一是微生物細胞壁(膜)的存在,只有將細胞壁(膜)破壞,使有機質流出, 微生物才能利用它們順利消化。污泥預處理的目的是破壞污泥的結構使其為易 降解的物質，這樣不僅能夠促進系統微生物的隱性生長而減少污泥產量，而且 也可將胞內釋放出的有機物作為碳源加以利用，改善脫氮除磷的效果，實現污 泥的減量化與資源化。
目前國內外常用的污泥預處理方法有以下幾種：
物理方法是利用物理作用將細胞壁破碎,溶化剩余污泥。通常所用的物理溶 胞方法大致分為剪切力、氣穴法和熱能法。物理方法是應用最早的污泥預處理 方法，以采用氣穴原理的射流破碎機為例，其優勢在于運行穩定，對于被處理 的流體都不敏感，適用于各種種類的流體，但是它的投資成本高，后期運行維 護也需要投入相當大的人力物力，不適合廣泛推廣。螺旋壓榨機采用高溫原理， 其破碎效果好，但是同樣存在投資成本高、維護保養成本高、能耗高的缺點。
化學方法主要有氧化法，酸堿水解法等。以高溫水解細胞粉碎法為例，它 采用高溫強力破裂細胞，破碎效果極佳，但其由于能耗極高、維護保養成本高 的缺點，在國際市場中已經基本被淘汰了。堿水解法是向污泥中投加堿性物質， 使得污泥的pH升高，在高pH條件下一方面使得污泥的絮狀結構破壞，另一方 面使得污泥細胞壁破碎，細胞中的溶解性有機物釋放出來，從而提高后續處理 的效果，但單獨堿水解方法對污泥的破碎效果有限。
電力方法主要有超聲波法及微波法等。超聲波污泥破碎方法，是在污水處 理領域應用較長的一種方法，超過10年，是最普通的破碎技術，但其也同樣存 在投資成本高、能耗較高以及維護成本高的缺點。
發明內容
本發明的目的是提供一種管道式高壓電分解污泥破碎裝置，以解決現有技 術中存在的投資成本高、能耗較高以及維護成本高的問題。
為實現本發明的目的，本發明提供了一種管道式高壓電分解污泥破碎裝置， 所述污泥破碎裝置包括污泥流經管、外部接地極、內部電極、高電壓發生裝置， 所述污泥流經管包括彎頭部和直管部，所述彎頭部設有與所述污泥流經管內部 相通的內部電極固定管，所述內部電極包括電極頭和內部高電壓電極體，所述 電極頭與所述內部高電壓電極體連接，所述內部高電壓電極體通過所述內部電 極固定管插入所述污泥流經管，所述污泥流經管的外壁構成所述外部接地極， 所述電極頭與所述高電壓發生裝置相連接，所述外部接地極與內部高電壓電極 體之間形成高壓電磁場。
其中，所述的高電壓發生裝置能夠?qū)?20V，50HZ的交流電轉化為20-100kV 高電壓直流電。
其中，所述污泥流經管的外部接地極接地。
其中，所述電極頭和內部高電壓電極體通過焊接的方式連接在一起。
其中，所述內部高電壓電極體通過轉接裝置固定到外部接地極上。
其中，所述外部接地極的材質為不銹鋼。
其中，所述污泥流經管為Z型或者U型。
其中，所述污泥破碎裝置還包括堿處理設備，所述處理設備包括帶有攪拌 結構的儲罐，其用于調整所述污泥的pH值，所述儲罐通過管道與所述污泥流經 管相連接。
其中，所述污泥破碎裝置包括多個污泥流經管，多個所述污泥流經管之間 通過法蘭連接，每個污泥流經管均可進行高壓電分解污泥。
本發明，與現有技術相比，利用本裝置可減少剩余污泥，更少的污泥送往 垃圾填埋場;減少絮凝劑的使用，增加脫水能力;減少能源消耗;投資維護成 本更低;安裝方便，可依據現有的管路調整安裝模式。
