申請日2010.06.18

　　公開(公告)日2012.07.04

　　IPC分類號H01J65/04; C02F1/32; C02F1/30

　　摘要

　　本發明公開一種微波無極準分子燈處理廢水的裝置及裝置中的無極準分子燈的配氣系統，裝置的廢水處理池置于微波發生器的外殼下方，無極準分子燈的1/5～1/3部分固定在諧振腔內，無極準分子燈未置于諧振腔內的部分還套有一下端封閉的石英套管;微波發生器還包括對諧振腔降溫的風扇和冷卻銅管，風扇固定在外殼的內側壁上，冷卻銅管焊接纏繞在外殼的外表面;無極準分子燈的配氣系統在真空泵前還設置一冷井，與第二三通閥的第三端口相連的管道上并聯連接有洗氣瓶，儲氣瓶，壓力指示計，緩沖瓶和充氣管道，真空配氣系統真空度高，能根據處理廢水具體所需的紫外波長填充不同的氣體使之激發出強度高、光效高的紫外光。

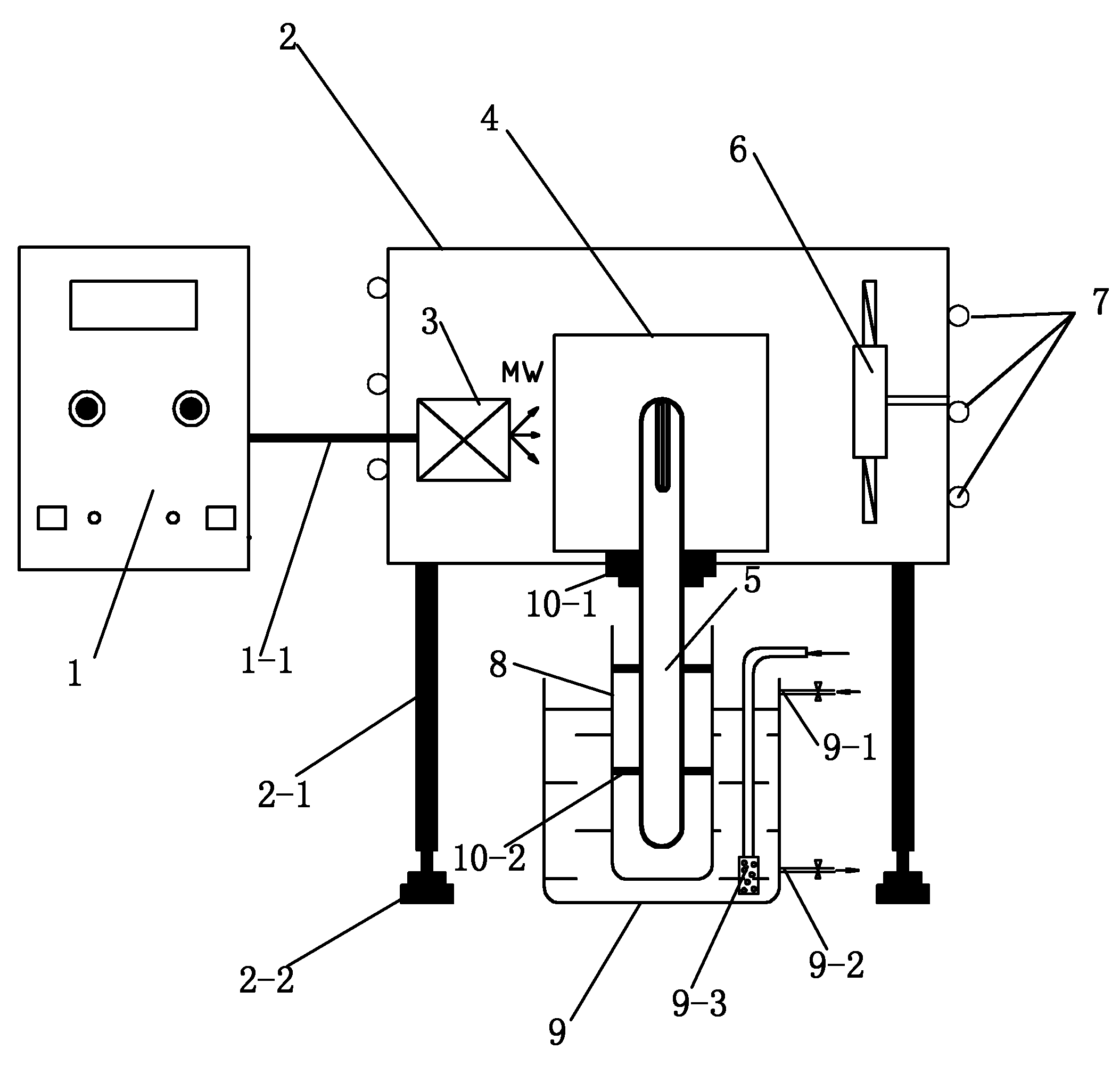

　　摘要附圖



　　權利要求書

　　1.一種微波無極準分子燈處理廢水的裝置，包括微波電源(1)、微波發生器、無極準分子燈(5)及廢水處理池(9)，微波發生器包括外殼(2)、磁控管(3)、諧振腔殼體(4)，磁控管(3)和諧振腔殼體(4)設置在外殼(2)內，磁控管(3)通過電纜(1-1)與微波電源(1)連接，其特征在于：

　　所述無極準分子燈(5)包括燈管(5-1)、內管(5-2)、金屬線圈(5-3)和填充氣體(5-4)，燈管(5-1)由石英玻璃制成且兩端封閉，內管(5-2)內包裹金屬線圈(5-3)，內管(5-2)可以全部或部分設置在燈管(5-1)內;

　　廢水處理池(9)置于微波發生器的外殼(2)下方，無極準分子燈(5)的1/5～1/3部分固定在諧振腔殼體(4)內;無極準分子燈(5)的該固定在諧振腔殼體(4)內的一端固定了金屬線圈(5-3);

　　無極準分子燈(5)未置于諧振腔殼體(4)內的部分還套有一下端封閉上端敞口的石英套管(8)，并置于廢水處理池(9);

　　微波發生器還包括對諧振腔殼體(4)降溫的風扇(6)和冷卻銅管(7)，風扇(6)固定在外殼(2)的內側壁上，且其葉片正對諧振腔殼體(4)，冷卻銅管(7)焊接纏繞在外殼(2)的外表面。

　　2.根據權利要求1所述的微波無極準分子燈處理廢水的裝置，其特征在于：外殼(2)由支架支撐在地面上，所述支架包括立柱(2-1)和高度可調式支腳(2-2)。

　　3.根據權利要求1所述的微波無極準分子燈處理廢水的裝置，其特征在于：外殼(2)的底部中央設有螺紋安裝孔，諧振腔殼體(4)的底部開有一安裝孔，兩個孔同軸;

　　無極準分子燈(5)由固定件(10-1)固定在諧振腔殼體(4)中，所述固定件(10-1)是一帶外螺紋的空心管件，管件的內徑與無極準分子燈(5)插入諧振腔殼體(4)的部分的外徑大小相等，管件的外側面設置的外螺紋與外殼(2)底部的螺紋安裝孔相配合從而固定件(10-1)固定在外殼(2)的底部;

　　無極準分子燈(5)的上端從下往上通過固定件(10-1)中間的通孔和諧振腔殼體(4)底部的安裝孔進入并固定在諧振腔中。

　　4.根據權利要求1所述的微波無極準分子燈處理廢水的裝置，其特征在于：石英套管(8)通過1～3個位于石英套管(8)中的固定架(10-2)而固定在無極準分子燈(5)上，所述固定架(10-2)的主體是一具有彈性的空心圈，空心圈的內徑大小與無極準分子燈(5)的燈管(5-1)的外徑大小相同;在空心圈的外周壁上還包括3～6個使用時與石英套管(8)的內壁緊配合而相互固定的凸起。

　　說明書

　　微波無極準分子燈處理廢水的裝置與燈的配氣系統

　　技術領域

　　本發明涉及廢水處理的裝置，特別是一種利用微波產生紫外光的無極準分子燈深度 處理廢水的裝置、該裝置的無電極燈的真空配氣系統。

　　背景技術

　　近年來，關于廢水深度治理方面的新技術已越來越多，如超聲波、超臨界流體、膜 分離、等離子體和紫外光解等。紫外光解法反應條件溫和、應用范圍廣、實用性強，被認為 是一項很有發展前景的水處理技術，已受到越來越廣泛地關注。目前光化學研究中一般用汞 燈作為紫外輻射光源，輻射波長單一。且傳統汞燈都是有電極的，導致了燈管壽命短、耗電 量大、電極材料和發光物質選擇范圍小等一系列問題。普通光源存在的上述局限性極大地阻 礙了光化學法在廢水處理中的應用。

　　無極準分子紫外燈作為一種新型紫外光源，同普通紫外燈相比，無極紫外光源由于沒 有電極，不會產生由于電極氧化、損耗和封接密封問題引起的發黑現象，而且具有制造容 易、價格低廉、能耗小、光強大和反應器簡單等優點;可以克服傳統紫外光源的局限性，發 光物質選擇范圍廣、壽命長。

　　根據放電模式的不同，無極燈主要有兩種：一種是電激發無極燈，包括電容放電、 感應放電和表面波放電三種放電形式;另一種是微波放電無極燈(Microwave Discharge Electrodeless Lamps，MDELs)，又稱微波無極紫外燈。由于微波技術已經很成熟，產生紫外 光相對比較容易，可以避免電激發產生紫外光時需高壓脈沖電源和介質擊穿問題。因此， MDELs占有更大優勢，具有實現大功率和大規模工業化應用的可能，且在光催化氧化中微 波可提高光催化效果。

　　微波無極燈工作原理是在石英、玻璃或其他材料形成的密閉殼體內填充可蒸發金屬 和稀有氣體的混合物。稀有氣體的作用是激發等離子體放電，當無極燈放置于微波場中，稀 有氣體被激發產生低壓等離子體，通過等離子體放電產生熱使可蒸發的金屬變?yōu)檎羝麘B(tài)，產 生更多的等離子體，增大等離子壓力，釋放更多的能量，形成更高的發光效率。

　　準分子是對具有束縛的高能態(壽命為10-6s～10-7s)和排斥(弱束縛)的基態分子 (壽命10-13s)的統稱，也被稱為三體碰撞無輻射復合或原子碰撞態。準分子只能在某些特 殊的氣體放電條件下才能產生，如介質阻擋放電、高能電子束、α粒子、同步輻射、高頻放 電、微波放電、脈沖放電燈條件。放電時，原子被激發到高的電子能級，這些激發態原子與 基態原子或分子碰撞產生一個分子并借助第三者轉移部分能量使之從高的振動激發態馳豫到 低的振動激發態，成為相對穩定的分子，同時發出相應波長的紫外輻射。

　　稀有氣體雙原子準分子是最簡單的準分子，如He2*、Ne2*、Ar2*、Kr2*和Xe2*是通 過激發態稀有氣體的原子R*與基態的原子R通過三體碰撞反應形成的;另一類比較重要的 準分子是稀有氣體-鹵素準分子，如ArCl*、KrCl*、XeCl*、ArF*、XeF*，主要是通過正 電性的稀有氣體離子、激發態與負電性的鹵素離子通過三體碰撞復合反應生成的;鹵素分子 也能形成準分子，如F2*，Cl2*，Br2*，I2*;另外還有汞-鹵素準分子，如HgCl*、HgBr*、 HgI*，以及稀有氣體汞化合物準分子，如HgXe*。準分子以激發態存在，并在幾個納秒時 間內返回基態，并將激發態能量以UV光或VUV光的形式輻射出來。準分子返回基態時， 發出相應波長的輻射，光譜范圍可從50至600nm，對應光子能量25至2eV，基本滿足了光 化學反應所需的能量范圍。

　　目前，關于準分子光源的發光機理、準分子形成的反應動力學、光譜特性等的研究 已比較多，而將無極準分子燈用于污染物降解的研究在90年代后期才得以開展。中國專利 文獻CN1303000C(專利申請?zhí)?00410065979.7)公開了一種微波光催化處理廢水的方法和 裝置，所述的微波光催化處理廢水的裝置，包括微波反應爐、廢水反應室和無電極燈，微波 反應爐腔中安放廢水反應室，廢水反應室內壁的凸柱上架設環形固定器，無電極燈插入環形 固定器的小孔中，石英攪拌器置于廢水反應室中，攪拌器中軸經廢水反應室上部和微波爐上 部的開口與外部旋轉電機相連;其中所用的無電極燈是抽空氣至2.5～5.0kPa后，充入0.5～ 2.0kPa氬氣或氦氣，并滴加金屬汞1～5滴，最后密封而成。另外，中國專利文獻 CN101239299A(專利申請?zhí)?00810064139.7)公開了一種微波無極紫外光催化一體反應裝 置，循環冷卻套管和反應腔燒制為一體，循環冷卻套管與反應腔之間形成循環冷卻水腔，反 應腔的底板上固裝有燈座，無極紫外燈安裝在燈座上，雙層反應器放置在微波化學試驗儀的 底板上。

　　上述廢水反應室置于微波反應爐中形式的廢水處理裝置，能夠?qū)崿F(xiàn)光和微波的協同 作用，具有較高的光催化活性;但是這種結構由于將廢水反應室與微波發生器集中在一個外 殼內，導致整套裝置的結構較為復雜，且限制了廢水反應室的大小，實際應用時，當廢水反 應室設計得較大時，微波反應爐必需相應地增大容積，造成成本的提高;另外，裝置所用的 紫外光源單一，對于第一份公開文件，所用無極燈的真空度不夠高，顯著影響光強、光效和 使用壽命，沒有體現出準分子光源紫外輻射波長范圍廣、使用壽命長等優勢，其直接原因是 沒有配套的真空設備來實現燈管內氣體的填充，因而不能根據具體所需的紫外波長填充不同 的氣體從而在微波激發下產生紫外光直接光解不同廢水，亦不能在燈管高真空的狀態下填充 高純度的氣體得到高光強、高光效的燈管。

　　發明內容

　　本發明的目的之一是提供一種結構簡單、廢水處理室易于擴展的微波無極準分子燈 深度處理廢水的裝置，目的之二是提供一種上述廢水處理裝置所用的無極準分子燈的真空配 氣系統，從而獲得紫外光強度高、任意波長的紫外光源。

　　實現本發明目的的技術方案是一種微波無極準分子燈處理廢水的裝置，包括微波電 源、微波發生器、無極準分子燈及廢水處理池，微波發生器包括外殼、磁控管、諧振腔殼 體，廢水處理池置于微波發生器的外殼下方，無極準分子燈的1/5～1/3部分固定在諧振腔殼 體內; 無極準分子燈未置于諧振腔殼體內的部分還套有一下端封閉上端敞口的石英套管，并置于廢 水處理池; 微波發生器還包括對諧振腔殼體降溫的風扇和冷卻銅管，風扇固定在外殼的內側壁上，且其 葉片正對諧振腔殼體，冷卻銅管焊接纏繞在外殼的外表面。

　　外殼由支架支撐在地面上，所述支架包括立柱和高度可調式支腳。

　　外殼的底部中央設有螺紋安裝孔，諧振腔殼體的底部開有一安裝孔，兩個孔同軸; 無極準分子燈由固定件固定在諧振腔殼體中，所述固定件是一帶外螺紋的空心管件，管件的 內徑與無極準分子燈插入諧振腔殼體的部分的外徑大小相等，管件的外側面設置的外螺紋與 外殼底部的螺紋安裝孔相配合從而固定件固定在外殼的底部; 無極準分子燈的上端從下往上通過固定件中間的通孔和諧振腔殼體底部的安裝孔進入并固定 在諧振腔中。

　　石英套管通過1～3個位于石英套管中的固定架而固定在無極準分子燈上，所述固定 架的主體是一具有彈性的空心圈，空心圈的內徑大小與無極準分子燈的燈管的外徑大小相 同;在空心圈的外周壁上還包括3～6個使用時與石英套管的內壁緊配合而相互固定的凸 起。

　　所述無極準分子燈包括燈管、內管、金屬線圈和填充氣體，燈管由石英玻璃制成且 兩端封閉，內管可以全部或部分設置在燈管內。

　　一種無極準分子燈的配氣系統，包括真空泵、三通閥、擴散泵、洗氣瓶、儲氣瓶、 壓力指示計、充氣管、排氣口、緩沖瓶和各部分進行連接的相應的管道、閥門或活塞;還包 括一設置在真空泵和三通閥之間的冷井，也即真空泵前還設置一冷井; 三通閥包括第一三通閥和第二三通閥，按照氣體的運動順序，真空泵的抽氣口經液氮冷井與 第一三通閥的第一端口相連;第一三通閥的第三端口經管道與第二三通閥的第一端口相連; 第二三通閥的第二端口經管道與擴散泵的第一抽氣口相連;擴散泵的第二抽氣口經管道與第 一三通閥的第二端口相連;第二三通閥的第三端口通過第六管道分別與洗氣瓶，儲氣瓶，壓 力指示計，緩沖瓶以及充氣管道相連;第六管道遠離第二三通閥的端口未被封閉，該端口設 置一個排氣閥門作為排氣口。

　　壓力指示計包括指示大于10torr壓力值的耐腐蝕壓力表和指示0.1torr至10torr壓力 值的U型壓力計，U型壓力計中的指示液是濃硫酸、濃磷酸或真空油脂。

　　儲氣瓶包括鹵素儲氣瓶，惰性氣體儲氣瓶，汞儲氣瓶;其中鹵素儲氣瓶包括氟氣 瓶、氯氣瓶、溴水瓶、碘瓶;惰性氣體儲氣瓶包括He、Ne、Ar、Kr、Xe各自的氣瓶;汞儲 氣瓶中裝有液態汞。

　　儲氣瓶通過各自的支路管道和無油活塞連接到第六管道上，其中各無油活塞通過玻 璃管燒結在第六管道上，第六管道上燒結2～6個無油活塞;儲氣瓶的出氣口燒結連通到相應 一個支路管道的進氣口處從而連接到第六管道上。

　　配氣系統還包括對儲氣瓶降溫的液氮槽和對儲氣瓶加熱的加熱器。

　　本發明具有積極的效果：(1)本發明的廢水處理裝置中準分子燈輻射的紫外光強度 高、波長可調，可直接光解多種低濃度難降解廢水(包括焦化廢水、制藥廢水和染料廢水 等)，使之達標排放;裝置的操作簡單、去除率高、并可實現產業化應用。(2)本發明的廢 水處理裝置能同時調節微波的功率、頻率，并可改變無極燈的形狀、尺寸和插入諧振腔的深 度，使無極燈能持續有效地發光。(3)本發明的廢水處理裝置結構簡單，配合真空配氣系 統，能廣泛應用于廢水的光解或光催化降解。(4)本發明的真空配氣系統真空度高，能根據 處理廢水具體所需的紫外波長填充不同的氣體使之激發出強度高、光效高的紫外光。
