申請日2013.12.14

　　公開(公告)日2014.06.04

　　IPC分類號C02F9/14

　　摘要

　　本實用新型公開了一種地埋式油污水分離設備，它包括箱體，箱體內分別設有四個污水處理室，所述的第一污水處理室一端上設有進水管，且進水管下端設有不銹鋼網框，第二污水處理室內設有過濾桶a，過濾桶a下端設有生物降解填充料，第三污水處理室設有分解桶，分解桶內設有生物膜、緩沖多面球與生物降解填充料，第四污水處理室內有過濾桶b，第四污水處理室上設有排水管;該裝置具有結構簡單，使用方便，能使油污水處理能使污水中的動植物油脂、懸浮物等污染物指標下降，安裝的應急出水管和感應器能及時反饋管道堵塞情況并做應急處理，使用的生物絲方便安裝清洗，減少勞動強度，提高勞動效率。

　　權利要求書

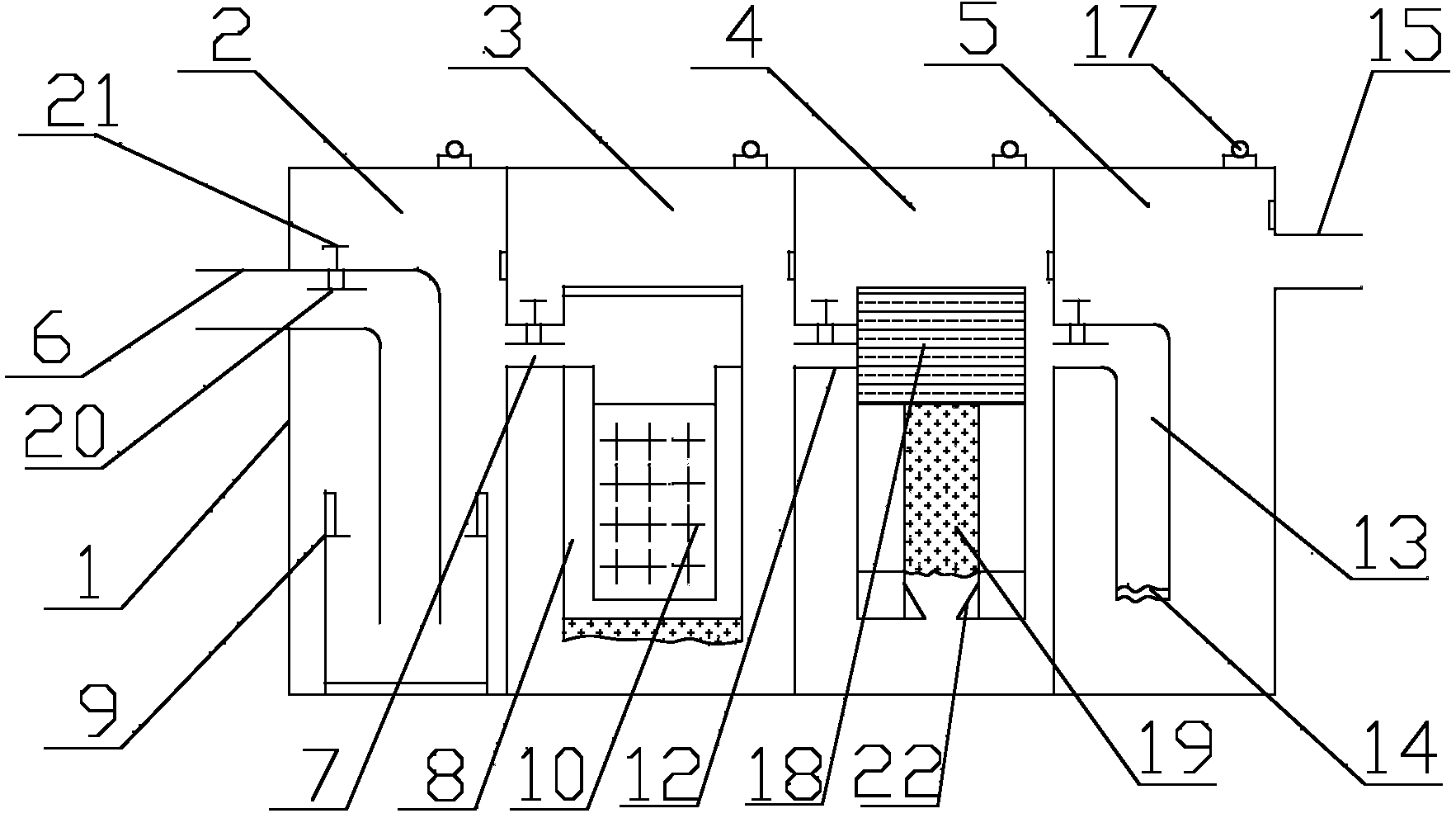

　　1.一種地埋式油 污水分離設備，它包括箱體(1)，箱體(1)內 分別設有四個污水處理室，其特征在于：所述的第一污水處理室(2) 一端上設有進水管(6)，且進水管(6)下端設有不銹鋼網框(9)， 所述的第二污水處理室(3)內設有過濾桶a(8)，且第一污水處理 室(2)與過濾桶a(8)連接，過濾桶a(8)下端設有生物降解填充 料(19)，所述的第三污水處理室(4)設有分解桶(11)，所述的分 解桶(11)內設有生物膜(12)、緩沖多面球(23)與生物降解填充 料(19)，所述的分解桶(11)與第二污水處理室(3)接連，所述的 第四污水處理室(5)內有過濾桶b(24)，所述的過濾桶b(24)與 第三污水處理室(4)連接，所述的第四污水處理室(4)上設有排水 管(15)。

　　2.根據權利要求1所述的一種地埋式油污水分離設備，其特征 在于：所述的四個污水處理室內頂端分別設有感應器(16)，且感應 器(16)上分別設有警示燈(17)。

　　3.根據權利要求1所述的一種地埋式油污水分離設備，其特征在 于：所述的過濾桶a(8)與過濾桶b(24)內設有生物絲緩沖裝置(10)， 所述的生物絲緩沖裝置(10)包括有固定盤(14)、生物絲(13)、支 桿(18)，所述的生物絲(13)與支桿(18)連接處設有軸承(22)。

　　4.根據權利要求1所述的一種地埋式油污水分離設備，其特征在 于：所述的四個污水處理室之間分別設有應急出水管(20)，且應急 出水管(20)上設有開關(21)。

　　5.根據權利要求1所述的一種地埋式油污水分離設備，其特征在 于：所述的生物降解填充料(19)為明礬。

　　說明書

　　一種地埋式油污水分離設備

　　技術領域

　　本實用新型是一種污水分離設備，更具體的說是一種地埋式油污 水分離設備。

　　背景技術

　　現在很多餐飲行業用水量很大，產生大量的污水，內富含高濃度 的動植物油脂、有機物、無機物，大量的油污水通過下水道直接排放， 長時間容易使污水管道流通面積越來越小，最后容易造成管道堵塞， 油污水未經過油水分離處理，對環境容易造成污染，傳統采用大型設 備進行污水處理的設備不僅占地大，且投資大，不適用于小型企業的 發展，所以一些餐飲企業急需一款既經濟、又實用的含油污水處理設 備，能改善大、中、小型飲食業污水處理的成本與困擾。

　　傳統的油污水處理設備中的過濾桶裝置使用過程中，安裝清洗都 很費時費力，影響工作效率，油污水處理設備經常管道阻塞因發現不 及時而導致污水溢出污染周邊環境,沒有很好的應急和預警設施。

　　實用新型內容

　　本實用新型的目的是針對背景中排污管道容易堵塞，導致污水 污染周邊環境，且過濾設備安裝清洗費時費力，提供一種方便安裝清 洗，能起到很好的應急和預警的設備。

　　為了解決背景技術所存在的問題，本實用新型采用以下技術方 案：一種地埋式油污水分離設備，它包括箱體，箱體內分別設有四個 污水處理室，其特征在于：所述的第一污水處理室一端上設有進水管， 且進水管下端設有不銹鋼網框，所述的第二污水處理室內設有過濾桶 a，且第一污水處理室與過濾桶a連接，過濾桶a下端設有生物降解 填充料，所述的第三污水處理室設有分解桶，所述的分解桶內設有生 物膜、緩沖多面球與生物降解填充料，所述的分解桶與第二污水處理 室接連，所述的第四污水處理室內有過濾桶b，所述的過濾桶b與第 三污水處理室連接，所述的第四污水處理室上設有排水管。

　　所述的四個污水處理室內頂端分別設有感應器，且感應器上分別 設有警示燈。

　　所述的過濾桶a與過濾桶b內設有生物絲緩沖裝置，所述的生物 絲緩沖裝置包括有固定盤、生物絲、支桿，所述的生物絲與支桿連接 處設有軸承。

　　所述的四個污水處理室之間分別設有應急出水管，且應急出水管 上設有開關。

　　所述的生物降解填充料為明礬。

　　本實用新型工作原理如下:本裝置工作時，將油污水通過進水管 排入第一污水處理室進行污水緩沖處理，設置在進水管下端的不銹鋼 網框可以過濾掉油污水中較大顆粒的污染物，然第一污水處理室中的 油污水液面達到出水管后進入第二污水處理室中的過濾桶a內，油污 水進入到過濾桶a的生物絲緩沖器中，由于生物絲與支桿上設置有軸 承，油污水的沖刷可以帶動生物絲轉動，進一步對油污水進行緩沖過 濾處理，安裝的生物絲緩沖器可定期檢查清洗，油污水在遇到生物降 解填充料后，會將污水中的雜質進行分解沉淀，經過一次分解處理的 油污水通過通管進入第三污水處理室中分解桶內通過生物膜、緩沖多 面球與生物降解填充料對油污水作進一步對油污水透析與微生物分 解處理，設置在分解筒的緩沖多面球是為了保證油污水在分解筒中充 分分解處理對污水做限流處理，經過二次分解處理的油污水進入第四 污水處理室過濾桶b，經過最后一道生物絲吸附處理，降低污水中COD 指標后通過排水管排出設備。

　　設備中四個污水處理室中均設有感應器，當管道堵塞時，油污水 液面高度超過感應器后，感應器會發出信號控制每個污水處理室的警 示燈，人們可以及時了解到是堵塞污水處理室的位置，可以通過打開 每個應急出水管的開關進行暫時應急處理，便于進一步的維修。

　　綜上所述，該實用新型的優點如下：該裝置具有結構簡單，使用 方便，通過本裝置進行油污水處理能使污水中的動植物油脂、懸浮物、 COD等污染物指標下降，且安裝的應急出水管和感應器能及時反饋管 道堵塞情況并做應急處理，使用的生物絲方便安裝清洗，減少勞動強 度，提高勞動效率。
