申請日2010.06.17

　　公開(公告)日2010.10.20

　　IPC分類號C02F9/14; C02F1/56; C02F1/74

　　摘要

　　本發明公開了一種脫硝催化劑生產廢水處理工藝，經過曝氣調節池，添加PAM絮凝劑，平流沉淀池，SBR池，活性炭過濾器等處理，進入清水池沉淀后排走。本發明工藝添加的藥劑量較少，減少運行成本，出水水質達到廢水排放的一級標準;平流式沉淀池的結構較好地解決了玻璃纖維絮體難以去除問題;采用SBR工藝+活性炭過濾器，當投炭量較大時，出水中粉末活性炭不會對出水水質造成影響;改善污泥絮體的形成，提高二沉池固液分離能力;提高有機物降解速率，減少SBR反應池體積，占地面積較小。

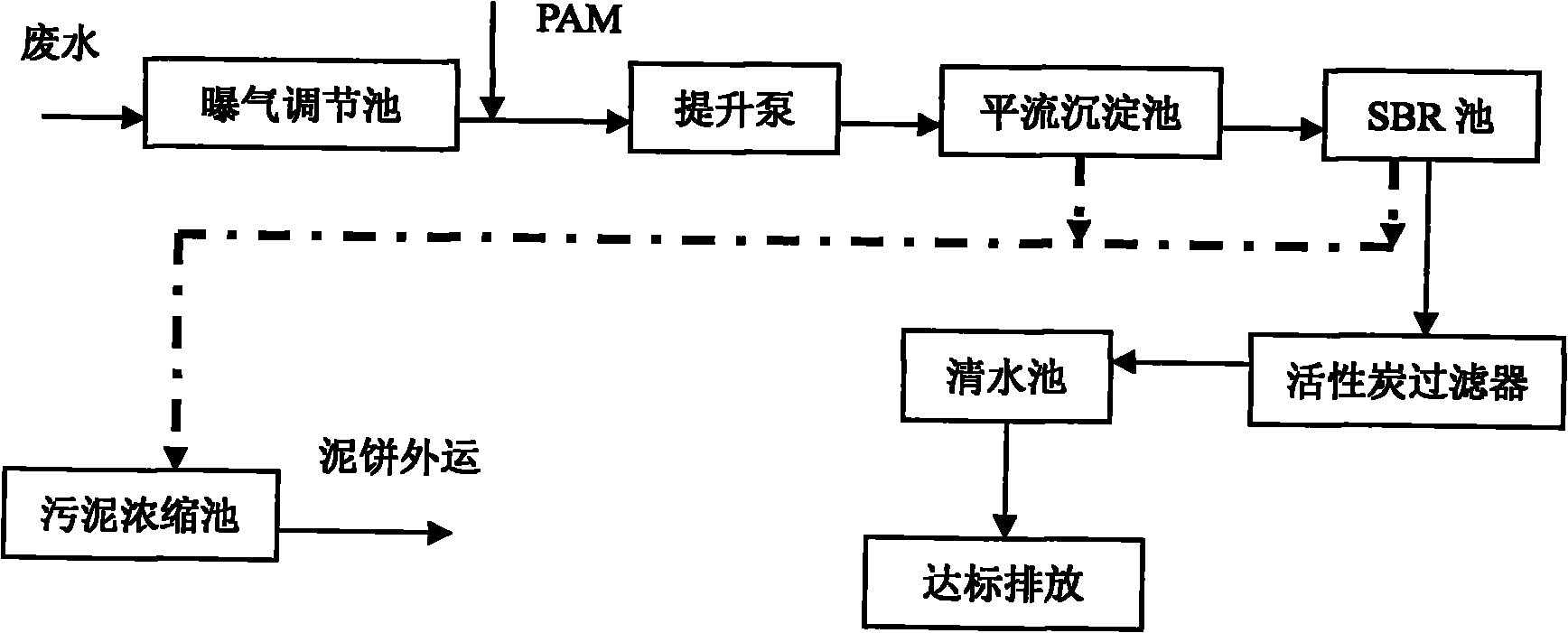

　　摘要附圖



　　權利要求書

　　1.一種脫銷催化劑生產廢水處理工藝，包括以下步驟：

　　(1)收集脫銷催化劑生產廢水到曝氣調節池，進行水質水量調節，利用鼓風機從曝氣調節池底部吹入空氣，吹入的氣體與水的體積比為2～4∶1進行曝氣;

　　(2)添加PAM絮凝劑進入廢水，PAM絮凝劑加入量為80～100mg/L，PAM絮凝劑濃度為0.2WT%;

　　(3)添加PAM后的廢水送入平流沉淀池，水平流速：0.5mm/s，每次停留時間：30～50min，同時通過擋板，玻璃纖維對廢水進行過濾;

　　(4)從沉淀池出來的廢水進入先進的SBR池，利用鼓風機從SBR池底部吹入空氣，吹入的氣體與水的體積比為20～25∶1進行曝氣，有效接觸時間4.8～5.2小時;

　　(5)活性炭過濾器進行過濾處理，濾速：4～8m/h，水反沖洗強度：8～10L/(m2.s)，柱狀活性炭粒徑2～4mm;

　　(6)進入清水池后排出。

　　2.根據權利要求1所述脫銷催化劑生產廢水處理工藝，其特征在于：步驟(3)中所述PAM的加入利用PAM加藥箱通過加藥泵加入廢水中。

　　3.根據權利要求1所述脫銷催化劑生產廢水處理工藝，其特征在于：步驟(3)、(4)中所述沉淀池和SBR池底部沉淀物排入污泥濃縮池做成泥餅排出。

　　說明書

　　脫硝催化劑生產廢水處理工藝

　　技術領域

　　本發明屬于廢水處理工藝，具體的說，涉及一種脫銷催化劑生產廢水處理工藝。

　　背景技術

　　煙塵、二氧化硫、氮氧化物(NOx)是主要的大氣污染物之一，氮氧化物排放量隨著經濟的發展呈不斷增長的趨勢，我國開始對氮氧化物控制。

　　我國燃煤煙氣脫硝工藝大都采用SCR法(選擇性催化還原法)。SCR法是在催化劑作用下，還原劑(由液氨或尿素等生成的氨氣)有選擇性地與NOx反應生成無害的N2和H2O，從而達到除去NOx的目的，SCR法是減少固定源NOx排放的一個行之有效辦法，先后在發達國家應用了近30年，中國現已開始投入使用。SCR法煙氣脫硝所采用的催化劑是該工藝的核心，其成本占脫硝總成本的40%左右。目前，國內主要以中外合資的形式生產催化劑，預計從2010～2020年脫硝催化劑需求量超過60萬立方米，市場規模超過200億元。

　　生產催化劑產生的廢水主要是混合擠出的設備清洗水、擠出模具沖洗水以及廢氣處理系統廢水。廢水中的主要物質為TiO2、WO3、V2O5玻璃纖維、氨水、乳酸以及PAM等，其特性：

　　(1)廢水中乳酸等有機污染物濃度高;平均CODcr為400～1000mg/L，BOD5為180～420mg/L;

　　(2)由于催化劑生產過程都是周期性的，因此不同時期所排放的廢水有很大的變化，廢水流量有時很大，有時卻很小，每噸催化劑產品產生的廢水量約為0.2～0.4m3;

　　(3)不同工段所產生廢水的水質相差很大;

　　(4)廢水的濁度高，氨氮含量大，廢水的平均SS約為340～1560mg/L，氨氮80～190mg/L;

　　(5)沖洗水、洗滌水含大量殘菌絲體，不易沉降分離。

　　發明內容

　　為解決以上技術問題，本發明的目的在于提供一種專門針對脫銷催化劑生產廢水的處理工藝。

　　(1)收集脫銷催化劑生產廢水到曝氣調節池，進行水質水量調節，利用鼓風機從曝氣調節池底部吹入空氣，吹入的氣體與水的體積比為2～4∶1進行曝氣，經充氧攪拌后水質相對穩定，同時可以將水體中一部分可氧化的物質進行氧化，同時使SS(懸浮物)呈懸浮狀態，不易沉積在池底，調節混合均勻的廢水便于后續處理。

　　(2)添加PAM(聚丙烯酰胺)絮凝劑進入廢水，PAM絮凝劑加入量為80～100mg/L，PAM絮凝劑濃度為0.2WT%(質量百分比);除去大部分懸浮物和部分有機物，平流沉淀池頂部設有擋板，把玻璃纖維等密度較小絮凝物擋住，便于人工清除。

　　(3)添加PAM后的廢水送入平流沉淀池，水平流速：0.5mm/s，每次停留時間：30～50min，同時通過擋板，玻璃纖維對廢水進行過濾。

　　(4)從沉淀池出來的廢水進入先進的SBR(序批式活性污泥法)池，利用鼓風機從SBR池底部吹入空氣，吹入的氣體與水的體積比為20～25∶1進行曝氣，有效接觸時間4.8～5.2小時;從沉淀池出來的廢水進入先進的SBR池，主要利用附著生長于生物接觸氧化填料的微生物(即生物膜)進行有機污水處理的方法，以除去大部分有機物和氨氮。

　　(5)活性炭過濾器進行過濾處理，濾速：4～8m/h，水反沖洗強度：8～10L/(m2.s)，柱狀活性炭粒徑2～4mm;活性炭過濾器進行過濾處理，進一步除去細小懸浮物及有機物。

　　(6)進入清水池后排走。

　　步驟(3)、(4)中所述沉淀池和SBR池底部沉淀物排入污泥濃縮池做成泥餅排出。經過處理后水質對比如表1所示。

　　表1處理前后水質對比單位：mg/L

　　項目 CODCr BOD5 NH3-N SS 試驗進水水質 294 98 68 660 試驗處理后水質 65 16 12 45

　　有益效果：

　　本發明工藝添加的藥劑量較少，減少運行成本，出水水質達到《污水綜合排放標準》(GB 8978-1996)一級排放標準;平流式沉淀池的結構較好地解決了玻璃纖維絮體難以去除問題;采用SBR工藝+活性炭過濾器，當投炭量較大時，出水中粉末活性炭不會對出水水質造成影響;改善污泥絮體的形成，提高二沉池固液分離能力;提高有機物降解速率，減少SBR反應池體積，占地面積較小。
