申請日2013.12.13

　　公開(公告)日2014.04.09

　　IPC分類號C02F9/14

　　摘要

　　本發明公開了一種基于高頻振動膜的垃圾滲濾液處理方法，包括如下步驟：1)將垃圾滲濾液通過調節池調節水量、均衡水質、沉淀部分SS;2)將污水送入折流式厭氧反應器中進行處理;3)將污水依次送入缺氧池中進行反硝化處理、好氧池中進行硝化處理;送入MBR中對污泥、細菌和有機物進行截留;4)將污水送入高頻振動膜系統中進行深度處理;由中空濾膜組件對污水進行過濾;由高頻振動驅動系統控制振幅在0.1-4cm，振動頻率控制在10-60Hz。本發明運行穩定可靠，出水水質好，COD≤60mg/L，BOD5≤20mg/L，色度≤30倍，同時本發明還解決了膜易堵塞、膜更換頻率高的問題。

　　權利要求書

　　1.一種基于高頻振動膜的垃圾 滲濾液處理方法，其特征在于包括如下步驟：

　　1)調節池處理：將垃圾滲濾液通過調節池調節水量、均衡水質、沉淀部分SS;

　　2)ABR反應器處理：將經過調節池處理后排出的污水送入折流式厭氧反應器中進行處理，分解污水中的大分子有機物，提高污水的可生化性，以及去除部分SS、COD;其中，所述的ABR反應器包括兩組并列的反應池，分別為主反應器和副反應器;均為下沉式構筑物;每組反應池由四個向上流和四個向下流隔室單元串聯而成;其中，主反應池的水流向上，并在其向上流隔室單元中設置厭氧填料，在主反應池內還設有若干個不同寬度的隔板，使廢水在池內多次變速上下折流;控制COD體積負荷率Nv=1-3 kgCOD/(m3·d)，控制MLSS濃度X=1000-6000 mg/L，控制平均流速Vu=0.2-1 m/h;

　　3)MBR處理：將經過ABR反應器處理后排出的污水，依次送入缺氧池中進行反硝化處理、好氧池中進行硝化處理;然后送入MBR中對污泥、細菌和有機物進行截留;其中，缺氧池的污泥負荷為0.05-0.2 kgBOD/(kgMLSS·d)，0.01-0.2 kg NH4+-N/(kgMLSS·d);HRT為10-80 h;所述的MBR中設有中空纖維膜組件，其膜通量為0.1-0.5 m3/(m2·d);

　　4)高頻振動膜系統進行處理：將經過MBR處理后排出的污水送入高頻振動膜系統中進行深度處理;所述高頻振動膜系統是由高頻振動驅動系統和中空濾膜組件組成;由中空濾膜組件對污水進行過濾，中空濾膜組件的過濾膜為納濾膜或反滲透膜;由高頻振動驅動系統控制振幅在0.1-4 cm，振動頻率控制在10-60 Hz。

　　2.根據權利要求1所述的基于高頻振動膜的垃圾滲濾液處理方法，其特征在于：在步驟1)中，所述調節池的容積應大于最低調節容量，最低調節容量即根據每月滲濾液產生量和每月處理量計算出來的累計最大余量;安全系數在1.1以上。

　　3.根據權利要求1所述的基于高頻振動膜的垃圾滲濾液處理方法，其特征在于：在步驟3)中，好氧池與ABR反應器之間設回流泵，回流比2-20。

　　4.根據權利要求1所述的基于高頻振動膜的垃圾滲濾液處理方法，其特征在于：在步驟3)中，還包括曝氣系統，其曝氣頭均布于好氧池與MBR的底部，供氣壓力0.1-2 Mpa，一用一備。

　　5.根據權利要求1所述的基于高頻振動膜的垃圾滲濾液處理方法，其特征在于：在步驟3)中，還設有兩臺鼓風機為中空纖維膜組件供氣，供氣壓力0.1-2 Mpa，一用一備;鼓風機配有防振器和消聲器。

　　6.根據權利要求1所述的基于高頻振動膜的垃圾滲濾液處理方法，其特征在于：在步驟3)中，還設有在線清洗系統，采用定壓、定量、定時自動對中空纖維膜組件進行反向浸潤性化學清洗。

　　7.根據權利要求1所述的基于高頻振動膜的垃圾滲濾液處理方法，其特征在于：在步驟4)中，所述高頻振動驅動系統的最佳振幅范圍為1.5-2.5 cm，最佳頻率為45-50 Hz。

　　8.根據權利要求1所述的基于高頻振動膜的垃圾滲濾液處理方法，其特征在于：在步驟4)中，所述納濾膜的孔徑為1-2 nm。

　　9.根據權利要求1所述的基于高頻振動膜的垃圾滲濾液處理方法，其特征在于：在步驟4)中，所述反滲透膜的孔徑小于1 nm。

　　10.根據權利要求1所述的基于高頻振動膜的垃圾滲濾液處理方法，其特征在于，還包括污泥處理步驟：收集ABR、MBR系統、超頻振動膜系統的剩余污泥量，濃縮、脫水處理后運送至填埋場與垃圾一起填埋。

　　說明書

　　一種基于高頻振動膜的垃圾滲濾液處理方法

　　技術領域

　　本發明涉及一種垃圾滲濾液處理方法，具體涉及一種基于高頻振 動膜的垃圾滲濾液處理方法，屬于污水處理技術領域。

　　背景技術

　　隨著我國城鎮化的推進和人口的高度集中，城市生活垃圾的增長 量也急劇增加。據統計，2011年，我國657個設市城市生活垃圾清 運量1.64億噸，相比1979年增加了5倍以上，年均增長率達6.0% 以上，其成分也日趨復雜。而處理城市生活垃圾當數衛生填埋應用最 為廣泛，在垃圾填埋場堆放過程中，由于垃圾本身所含水分或微生物 降解生成的水，以及雨水淋洗、地表徑流、地表灌溉、地下水等長期 浸泡而導致產生一種有毒有害復雜難降解的高濃度有機廢水-垃圾滲 濾液。同時因垃圾本身重金屬的分解釋放，其滲濾液中含有大量超標 的總汞、總砷、總鉛、總鉻、六價鉻、總鎘等重金屬元素。一般來說， 其pH值在3-9，COD在1200-100000mg/L，BOD5從300-10000mg/L， 總氮達到1000-5000mg/L，氨氮可高達500-3000mg/L，色度高，水 質呈醬油色甚至黑色，渾濁，惡臭味大;重金屬元素中Pb2+可到0.1-2.0 mg/L，Cu2+0.1-1.4mg/L，總鉻0.01-2.61mg/L，Hg2+0-0.032mg/L。 可生化性差，BOD/COD在0.1-0.7之間變化，且水質水量呈非周期性 變化，變化幅度很大，十分不易處理。隨著填埋場的年齡增長， BOD/COD不斷下降，但氨氮含量增加，處理難度更加大。城市垃圾 滲濾液的處理一直是填埋場設計、運行和管理中非常棘手的問題，若 處理不達標，將成為填埋場下游地表水、地下水、土壤等二次污染的 主要根源。

　　2008年國家環保部出臺新的生活垃圾填埋場污染控制標準 (GB16889-2008)：生活垃圾填埋場應設置污水處理裝置，生活垃圾滲 濾液(含調節池廢水)等污水經處理并符合規定的污染物排放標準后， 可直接排放，其主要指標為：CODCr≤100mg/L，BOD5≤30mg/L，SS≤30 mg/L，氨氮≤25mg/L，糞大腸菌群數≤10000個/L。

　　目前國內對垃圾滲濾液的處理一般是采用循環回灌法、合并處理 和獨立的場內完全處理。循環回灌是一種非徹底的處理方法，而且處 理能力有限，操作環境差，不適于年降水量大的南方地區，回灌后的 滲濾液仍需要采用好氧生化及物化等后續處理才能向環境排放，可作 為滲濾液的初級處理。合并處理就是將滲濾液引入附近的城市污水處 理廠進行處理，該方案最為簡單，可以降低處理成本，但填埋場必須 靠近城市污水廠，但這不常見。受各種客觀因素的限制，大部分城市 垃圾滲濾液的處理需要建立獨立的場內完全處理系統，主要有物化法 和生化法。生化法包括厭氧生物處理、好氧生物處理和兩者相結合的 方法，當生化法處理垃圾滲濾液時，難以適應水質和水量的變化，尤 其當氨氮濃度高時，生物法將受到抑制，對難生物降解的有機物則無 能為力。而物化法耐沖擊負荷，對生物法難以處理的重金屬離子和難 降解的有機物有較好的去除效果，但處理成本較高，處理工藝上需進 一步優化。因此,物化法和生化法常組合利用，其中物化法多用于滲 濾液的預處理與深度處理，主體工藝多選用生物法。

　　隨著新的《生活垃圾填埋場污染控制標準》(GB16889-2008) 代替GB16889-1997，現有及新建生活垃圾填埋場水污染物執行新的 排放限值標準，這對垃圾滲濾液的處理更高的要求。當前，厭氧-好 氧處理工藝、厭氧-氧化溝處理工藝、活性污泥法工藝和SBR法等處 理工藝處理滲濾液難以達到新的排放標準。因此，需要研究新的工藝 或者在原有處理工藝末端再增加一段工藝，使得垃圾滲濾液能達到新 的排放標準。

　　高效的截留污水中溶解態的無機和有機污染物的特性的反滲透 膜及納濾膜可望成為處理垃圾滲濾液的主要方法。在研究中發現，反 滲透工藝簡單，占地小，處理效果好，但是操作壓力大，能耗較高， 膜壽命短，維護管理困難(張炎，2009)。為克服上述缺點，減少操 作難度，各國的研究者相繼把目光轉向了操作壓力較低、運行管理方 便的納濾技術。如linde(1995)、Mohammad(2004)用納濾膜對滲濾液 中COD、電導率、重金屬，均可削減85%以上。目前，許多垃圾滲 濾液均采用調節池、厭氧、缺氧、好氧、MBR膜生物反應器和RO 或納濾的處理工藝。厭氧工藝有ABR、UASB、水解酸化池等。但現 有工藝中用于深度處理的膜濾(不論是RO膜還是納濾膜)處理雖然 去除率高，但存在一個致命的弱點是膜易堵塞，更換頻率高，導致投 資成本和運行成本巨大。

　　發明內容

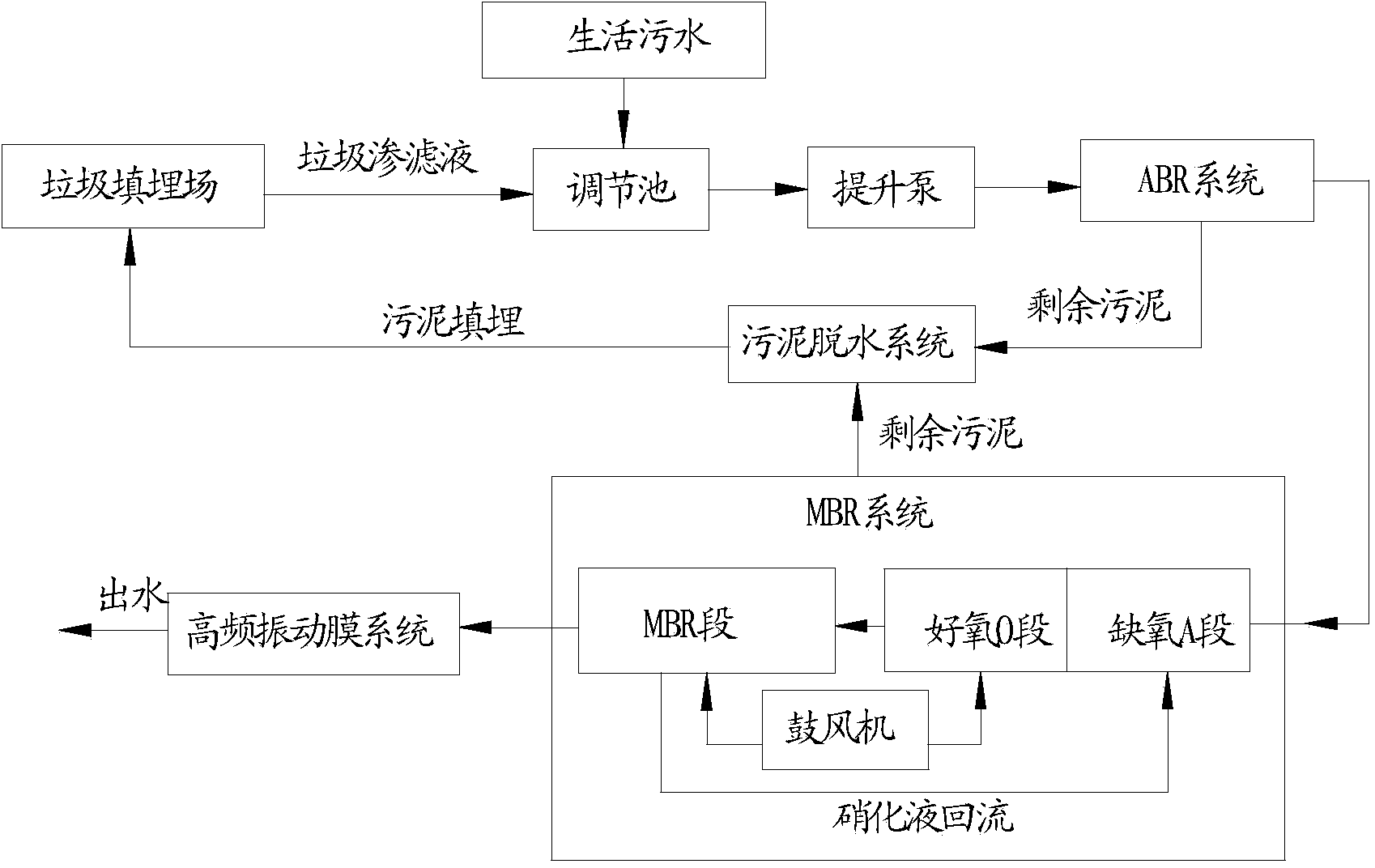

　　針對現有技術的不足，本發明的目的在于提供一種基于高頻振動 膜的垃圾滲濾液處理方法,該方法采用ABR+MBR+高頻振動膜相互 結合的工藝，運行穩定可靠，出水水質好，COD≤60mg/L，BOD5≤20 mg/L，色度≤30倍，各項指標不僅完全符合生活垃圾填埋場污染控制 標準(GB16889-2008)排放濃度限值，而且還可以達到更為嚴格的 生活垃圾填埋場污染控制標準(GB16889-2008)規定的水污染物特 別排放限值要求。同時本發明還解決了膜易堵塞、膜更換頻率高的問 題。

　　實現本發明的目的可以通過采取如下技術方案達到：

　　一種基于高頻振動膜的垃圾滲濾液處理方法，其特征在于包括如 下步驟：

　　1)調節池處理：將垃圾滲濾液通過調節池調節水量、均衡水質、 沉淀部分SS;

　　2)ABR反應器處理：將經過調節池處理后排出的污水送入折流 式厭氧反應器中進行處理，分解污水中的大分子有機物，提高污水的 可生化性，以及去除部分SS、COD;

　　其中，所述的ABR(Anaerobic Baffled Reactor)反應器即折流式厭 氧反應器，它包括兩組并列的反應池，分別為主反應器和副反應器; 均為下沉式構筑物;每組反應池由四個向上流和四個向下流隔室單元 串聯而成;其中，主反應池的水流向上，并在其向上流隔室單元中設 置厭氧填料，在主反應池內還設有若干個不同寬度的隔板，使廢水在 池內多次變速上下折流;控制COD體積負荷率Nv=1-3kgCOD/ (m3·d)，控制MLSS濃度X=1000-6000mg/L，控制平均流速 Vu=0.2-1m/h;

　　由于所述的折流式厭氧反應器在水力設計采用了混合型復雜水 力流態，具有高容積利用率、良好的生物固體的截留能力。而且其抗 沖擊負荷能力強，并在水解厭氧菌和產酸菌的作用下，分解大分子有 機物，提高廢水的可生化性，在去除部分SS、COD的同時，也為后 續的MBR處理創造了條件。

　　3)MBR處理：將經過ABR反應器處理后排出的污水，依次送 入缺氧池中進行反硝化處理、好氧池中進行硝化處理;然后送入MBR 中對污泥、細菌和有機物進行截留;

　　其中，缺氧池的污泥負荷為0.05-0.2kgBOD/(kgMLSS·d)，0.01-0.2 kg NH4+-N/(kgMLSS·d);HRT為10-80h;

　　所述的MBR(Membrane Bio-Reactor)即膜生物反應器;MBR 中設有中空纖維膜組件，其膜通量為0.1-0.5m3/(m2·d);

　　本發明在MBR前通過缺氧池進行反硝化處理、好氧池進行硝化 處理，強化脫氮效果，提高了污水處理能力。

　　4)高頻振動膜系統進行處理：將經過MBR處理處理后排出的 污水送入高頻振動膜系統中進行深度處理;所述高頻振動膜系統是由 高頻振動驅動系統和中空濾膜組件組成;由中空濾膜組件對污水進行 過濾，中空濾膜組件的過濾膜為納濾膜或反滲透膜;由高頻振動驅動 系統控制振幅在0.1-4cm，振動頻率控制在10-60Hz;

　　其中，高頻振動驅動系統通過驅動軸上偏心塊旋轉產生的慣性 力，慣性力通過扭彈簧傳遞到過濾圓盤，引發膜盤振動并使膜表面形 成Stokes流，在膜表面產生強烈的正弦切力波，大大減少了膜表面 顆粒物質的沉積，可有效防治膜堵塞的情況�？刹捎妹绹鳱ew Logic 公司研制的偉思(VSEP)振動膜處理裝置。

　　污水經過高頻振動膜系統進行處理，其優點是：(1)抗堵塞能力 強，通過在膜面處引入高剪切力，使得凝膠層懸浮于膜表面，提高了 過濾通量。其超頻振動膜的過濾通量是常規過濾的3倍-10倍。(2)能 量利用率高，占地面積小;(3)運行費用低，膜組件不易受污染， 膜壽命更長，無論是資本投資還是運行維護都具有比較明顯的經濟優 勢。

　　實現本發明的目的還可以通過采取如下技術方案達到：

　　實現本發明的一種實施方式是：在步驟1)中，所述調節池的容 積應大于最低調節容量，最低調節容量即根據每月滲濾液產生量和每 月處理量計算出來的累計最大余量。安全系數在1.1以上。

　　實現本發明的一種實施方式是：在步驟3)中，好氧池與ABR 反應器之間設回流泵，回流比2-20。

　　實現本發明的一種實施方式是：在步驟3)中，還包括曝氣系統， 其曝氣頭均布于好氧池與MBR的底部，供氣壓力0.1-2Mpa，一用一 備;系統中還另外配有兩臺鼓風機為中空纖維膜組件供氣，供氣壓力 0.1-2Mpa，一用一備，保證膜組件表面流體的流速，有效防止膜污 染。鼓風機配有防振器和消聲器;同時，為消除和減少有機物對膜內 部的污染，設立在線清洗系統，采用定壓、定量、定時自動對兩組中 的任一組膜組件進行反向浸潤性化學清洗;系統配儲藥罐、藥液調配 罐、恒壓加藥罐和清洗泵等設備各一套。

　　實現本發明的一種實施方式是：在步驟4)中，因本發明中有 ABR和MBR前處理，作為本工藝中深度處理步驟的高頻振動驅動系 統的最佳振幅范圍為1.5-2.5cm，最佳頻率為45-50Hz。

　　實現本發明的一種實施方式是：在步驟4)中，根據滲濾液的性 質，所述納濾膜的孔徑為1-2nm，所述反滲透膜的孔徑小于1nm， 可保證出水質量的同時，提高了水處理效率。其超頻振動膜的通量是 常規膜過濾的3-10倍，可去除85%-90%的一般污染物。

　　實現本發明的一種實施方式是：還包括污泥處理步驟：收集ABR、 MBR系統、超頻振動膜系統的剩余污泥量，濃縮、脫水處理后運送 至填埋場與垃圾一起填埋。

　　本發明的有益效果在于：

　　1、本發明的ABR處理抗沖擊負荷能力強，并在水解厭氧菌和產 酸菌的作用下，分解大分子有機物，提高了廢水的可生化性，并去除 部分SS、COD。

　　2、ABR-MBR工藝組合，不僅提高了抗沖擊負荷能力強，還使 系統中MBR活性污泥濃度能達到10000～15000mg/L，COD、氨氮 去除能力強。

　　3、相比現有膜處理技術，采用的高頻振動膜處理系統抗堵塞能 力強，克服了傳統膜處理技術中膜易受污染、壽命短的缺陷，同時提 高了能量利用率和過濾通量，其超頻振動膜的過濾通量是常規過濾的 3-10倍。

　　4、相比傳統膜處理工藝，降低了運行費用，膜組件不易受污染， 膜壽命更長，減少了換膜的頻率，從而在運行維護具有比較明顯的經 濟優勢。

　　5、本發明運行穩定可靠，出水水質好，COD≤60mg/L，BOD5≤20 mg/L，色度≤30倍。其它各項水質指標完全符合生活垃圾填埋場污染 控制標準(GB16889-2008)排放濃度限值，如表2中的排放標準1， 還可以達到更為嚴格的生活垃圾填埋場污染控制標準(GB 16889-2008),如表2中的排放標準2規定的水污染物特別排放限值要 求。
