　　摘要

　　本發明屬于同層排水防臭裝置技術領域，具體涉及一種多用途防臭積水處理器及其處理系統。本發明主要解決排水系統排水不方便且易返臭的問題。本發明的技術方案為：一種多用途防臭積水處理器，由殼體、隔板、水封管等部件組成，隔板設在殼體內構成水封槽和密封槽，水封管位于水封槽中，高分子填充材料設在密封槽中，堵頭設在上蓋的排水孔中，在上蓋上設置有連接頭。一種多用途防臭積水處理器的處理系統，包括下立管，順?biāo)�插式多通管、立管和多用途防臭積水處理器，所述多用途防臭積水處理器設在下立管的沉孔中，順?biāo)�插式多通管的下部插入上蓋的主管中，立管插入下立管的下端。本發明具有雙重防臭、旋流降噪、自動排除蓄水等優點。

　　權利要求書

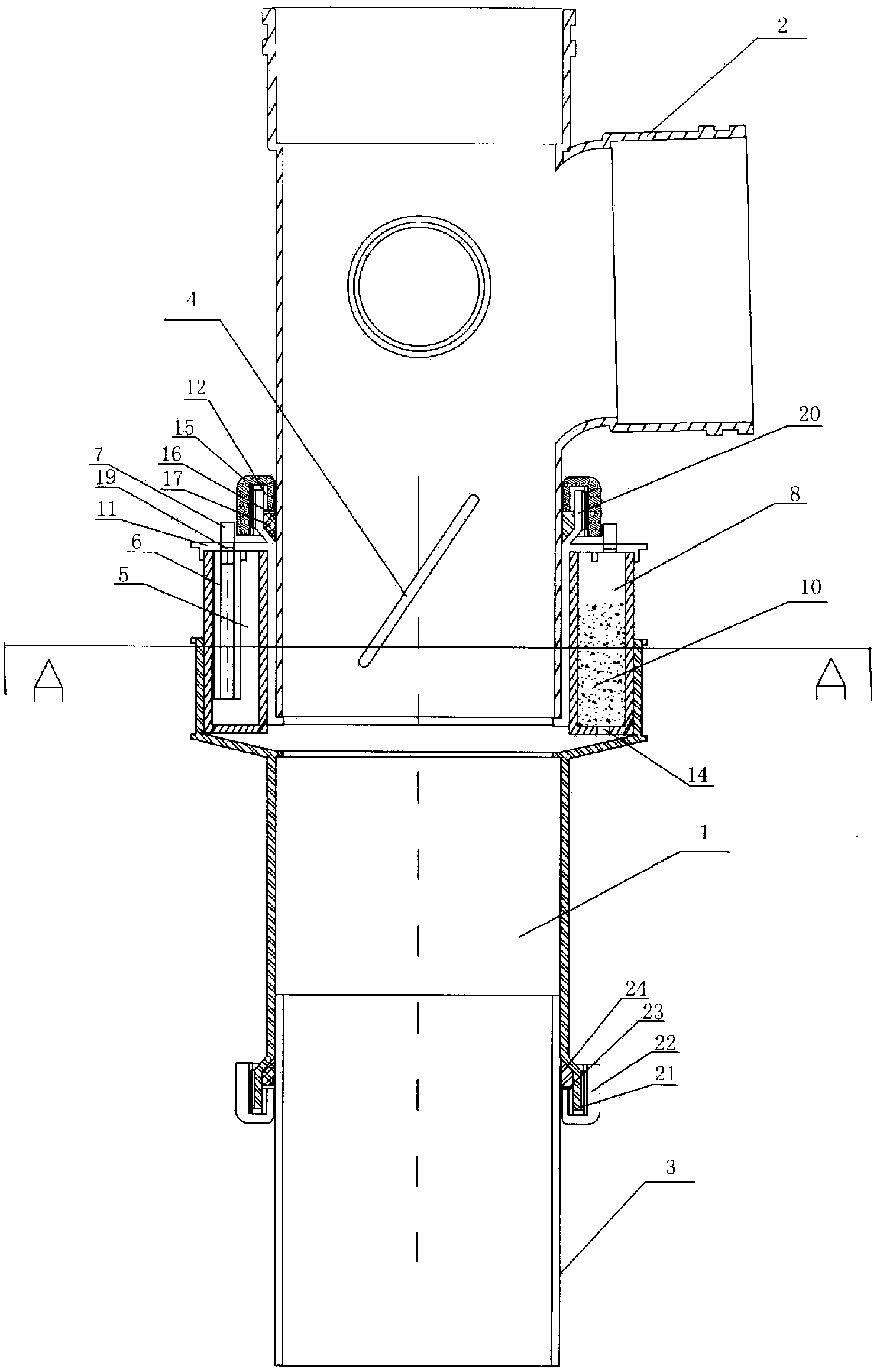

　　1.一種多用途防臭積水處理器，其特征是：由環狀圓柱形殼體(9)、隔板(13)、若干 個水封管(6)、若干個堵頭(7)、高分子填充材料(10)和上蓋(11)組成，隔板(13)均 勻設置在環狀圓柱形殼體(9)內構成至少兩個相鄰的水封槽(5)和密封槽(8)，隔板(13) 上端設有水槽(18)將水封槽(5)與密封槽(8)連通，在上蓋(11)上設有至少一個排水 孔(19)，水封管(6)的上端與上蓋(11)的 排水孔(19)連接，水封管(6)位于水封槽(5) 中，高分子填充材料(10)設在密封槽(8)中，在密封槽(8)的底部設有至少一個下排水 孔(14)，堵頭(7)設在上蓋(11)的排水孔(19)中，上蓋(11)的環狀端蓋設在環狀圓 柱形殼體(9)的上端面上且上蓋(11)的主管插入環狀圓柱形殼體(9)的內孔中，在上蓋 (11)上設置有連接頭(20)。

　　2.根據權利要求1所述的一種多用途防臭積水處理器，其特征是：所述的上蓋(11)和 環狀圓柱形殼體(9)的外形可以為圓形、方形、長方形或多邊形。

　　3.一種采用權利要求1所述的多用途防臭積水處理器的處理系統，其特征是：包括下立 管(1)，順?biāo)�插式多通�?2)、立管(3)和多用途防臭積水處理器，所述多用途防臭積水處 理器設在下立管(1)的沉孔中，順?biāo)�插式多通�?2)的下部插入在多用途防臭積水處理器 的上蓋(11)的主管中且連接頭(20)通過連接部件與順?biāo)�插式多通�?2)相連接，立管(3) 插入下立管(1)的下端且通過下連接部件連接。

　　4.根據權利要求3所述的一種多用途防臭積水處理器的處理系統，其特征是：所述順?biāo)?插式多通管(2)的內壁上設有至少三個旋流板(4)。

　　5.根據權利要求3所述的一種多用途防臭積水處理器的處理系統，其特征是：所述的順 水插式多通管(2)可以為順?biāo)�插式三通管、順�(biāo)�插式平行四通管、順�(biāo)�插式立體四通管，順 水插式五通管或順?biāo)�插式六通管�?/P>

　　6.根據權利要求3所述的一種多用途防臭積水處理器的處理系統，其特征是：所述連接 部件為螺絲口連接、承口連接、熔接或者是法蘭連接中的任意一種，所述螺絲口連接時通過 鎖緊部件(12)連接，所述鎖緊部件(12)由絲蓋(15)、鎖緊環(16)和橡膠墊(17)組成， 橡膠墊(17)設在連接頭(20)與順?biāo)�插式多通�?2)之間，鎖緊環(16)設在橡膠墊(17) 上，絲蓋(15)通過螺紋與連接頭(20)聯接并將鎖緊環(16)和橡膠墊(17)壓緊。

　　7.根據權利要求3所述的一種多用途防臭積水處理器的處理系統，其特征是：所述下連 接部件為螺絲口連接、承口連接、熔接或者是法蘭連接中的任意一種，所述螺絲口連接時通 過下鎖緊部件(21)連接并可以上下伸縮，所述的下鎖緊部件(21)由下絲蓋(22)、下鎖緊 環(23)和下橡膠墊(24)組成，下橡膠墊(24)設在下立管(1)和立管(3)之間，下鎖 緊環(23)設在下橡膠墊(24)下，下絲蓋(22)將下鎖緊環(23)和下橡膠墊(24)壓緊。

　　說明書

　　一種多用途防臭積水處理器及其處理系統

　　技術領域

　　本發明屬于同層排水防臭裝置技術領域，具體涉及一種多用途防臭積水處理器及其處理 系統。

　　背景技術

　　現在建筑行業的排水系統，尤其是同層排水系統，結構板至完成面至少有200mm的填層， 一些用水器具如：淋浴、洗面盆、墩布池、浴盆、婦潔器、洗衣機等的排水管道都是穿過完 成面設置在200mm的填層內，這樣隨著使用時間的延長，人為的踏踩，防水材料老化等等原 因，安裝用水器具時穿過的地方都會往填層內滲水，如地磚連接處、地磚豎管四周等。針對 這些問題，人們一般采用下述三種方法解決：1、用無水封處理器排除積水，排出孔好幾個， 單積水不是常流水，積水量少，只用一兩個孔就行，其他的孔就成返臭孔，待積水排過后所 有的孔就都成了返臭孔，因此利小弊大;2、在防水層完成后，做蓄水20-30mm驗收，24小 時無滲漏為合格，這時蓄水需人工排除，既費工也不徹底，所以工人就在立管上打孔排出， 認為這樣將來有積水也可以流出，其實這種做法只能暫時把蓄水排出，留下大患，因為立管 經常排水的，并且是貼著管壁流水，這樣就從立管打的孔返流回填層內，這也就是造成積水 的原兇，產生積水;3、有水封積水處理器，無積水排出就無水封，積水不是常流水，不能永 遠形成水封，這樣排除積水的孔就成了返臭通道，使用起來很不方便。

　　發明內容

　　本發明主要針對現有的排水系統排水不方便且易返臭的問題，提供一種多用途防臭積水 處理器及其處理系統。

　　本發明為解決上述問題而采取的技術方案為：

　　一種多用途防臭積水處理器，由環狀圓柱形殼體、隔板、若干個水封管、若干個堵頭、 高分子填充材料和上蓋組成，隔板均勻設置在環狀圓柱形殼體內構成至少兩個相鄰的水封槽 和密封槽，隔板上端設有水槽將水封槽與密封槽連通，在上蓋上設有至少一個排水孔，水封 管的上端與上蓋的排水孔連接，水封管位于水封槽中，高分子填充材料設在密封槽中，在密 封槽的底部設有至少一個下排水孔，堵頭設在上蓋的排水孔中，上蓋的環狀端蓋設在環狀圓 柱形殼體的上端面上且上蓋的主管插入環狀圓柱形殼體的內孔中，在上蓋上設置有連接頭。

　　所述的上蓋和環狀圓柱形殼體的外形可以為圓形、方形、長方形或多邊形。

　　一種多用途防臭積水處理器的處理系統，包括下立管，順?biāo)�插式多通管、立管和多用�?防臭積水處理器，所述多用途防臭積水處理器設在下立管的沉孔中，順?biāo)�插式多通管的下�?插入在多用途防臭積水處理器的上蓋的主管中且連接頭通過連接部件與順?biāo)�插式多通管相連 接，立管插入下立管的下端且通過下連接部件連接。

　　所述順?biāo)�插式多通管的�?nèi)壁上設有至少三個旋流板。

　　所述的順?biāo)�插式多通管可以為順�(biāo)�插式三通管、順�(biāo)�插式平行四通管、順�(biāo)�插式立體四 通管，順?biāo)�插式五通管或順�(biāo)�插式六通管�?/P>

　　所述連接部件為螺絲口連接、承口連接、熔接或者是法蘭連接中的任意一種，所述螺絲 口連接時通過鎖緊部件連接，所述鎖緊部件由絲蓋、鎖緊環和橡膠墊組成，橡膠墊設在連接 頭與順?biāo)�插式多通管之間，鎖緊環設在橡膠墊上，絲蓋通過螺紋與連接頭聯接并將鎖緊環和 橡膠墊壓緊。

　　所述下連接部件為螺絲口連接、承口連接、熔接或者是法蘭連接中的任意一種，所述螺 絲口連接時通過下鎖緊部件連接并可以上下伸縮，所述的下鎖緊部件由下絲蓋、下鎖緊環和 下橡膠墊組成，下橡膠墊設在下立管和立管之間，下鎖緊環設在下橡膠墊下，下絲蓋將下鎖 緊環和下橡膠墊壓緊。

　　本發明采用上述技術方案，將本發明防臭積水處理器安裝在排水立管上，上蓋的排水孔 與結構板上的第一道防水層保持一個平面，防水層完成后，蓄水驗收，蓄水深度為20mm—30mm， 24小時無滲漏合格后，使用時拔掉水封管上的堵頭，本發明的防臭積水處理器開始工作，水 封管開始將水排到水封槽內，水封槽的水滿后，水就從隔板的水槽溢流到密封槽內，這個排 水過程水封槽和水封管就自動形成水封≥50mm，當水封槽水溢流到密封槽內，水把高分子填 充材料侵濕后，有了一定水位高度，高分子填充材料就漂起來，水就從密封槽底部的下排水 孔流到立管內排走，排水完成后，侵濕的高分子材料就落在密封槽的底部吸附在下排水孔上 面，就做了密封防臭，排除蓄水和排除積水一樣，排除積水，水封防臭，無積水又有高分子 填充材料防臭，達到雙重防臭功能。因此，與背景技術相比，本發明新型具有以下有益效果： 1、具有自動排除積水功能;2、雙重防臭功能，獨立存在;3、防止了在立管上打孔，排除蓄 水方法;4、旋流降噪功能;5、自動排除蓄水，節省人力財力，并保護防水層。
