申請日2013.12.13

　　公開(公告)日2014.06.11

　　IPC分類號B01D29/94; B01D29/11

　　摘要

　　一種可快速清除污水固體垃圾的螺旋槽，包括濾槽外桶、安裝于所述濾槽外桶內的濾槽內桶、置于所述濾槽內桶內的螺旋葉片、密封蓋、及置于所述濾槽外桶一端的減速器、電機，所述濾槽外桶一端開口且底部設有污水出口，所述濾槽內桶包括基體部、自基體部向所述濾槽外桶的開口端延伸的固體垃圾卸料口、設于所述濾槽內桶外周的若干濾孔、及設于所述濾槽內桶頂部的污水入口，所述濾槽外桶的固體垃圾卸料口呈喇叭狀向外傾斜;本實用新型的可快速清除污水固體垃圾的螺旋槽可快速清除固體垃圾，提高清污效率。

　　權利要求書

　　1. 一種可快速清除 污水固體垃圾的螺旋槽，其特征在于：包括濾槽外桶、安裝于所述濾槽外桶內的濾槽內桶、置于所述濾槽內桶內的螺旋葉片、密封蓋、及置于所述濾槽外桶一端的減速器、電機，所述濾槽外桶一端開口且底部設有污水出口，所述濾槽內桶包括基體部、自基體部向所述濾槽外桶的開口端延伸的固體垃圾卸料口、設于所述濾槽內桶外周的若干濾孔、及設于所述濾槽內桶頂部的污水入口，所述濾槽外桶的固體垃圾卸料口呈喇叭狀向外傾斜。

　　2. 如權利要求1所述的可快速清除污水固體垃圾的螺旋槽，其特征在于：所述濾槽內桶的基體部的外徑小于所述濾槽外桶的內徑。

　　3. 如權利要求2所述的可快速清除污水固體垃圾的螺旋槽，其特征在于：所述濾槽內桶的固體垃圾卸料口的外徑大于所述基體部的外徑。

　　4. 如權利要求2所述的可快速清除污水固體垃圾的螺旋槽，其特征在于：所述濾槽內桶的固體垃圾卸料口端部的外徑等于所述濾槽外桶開口端的內徑并結合為一體。

　　5. 如權利要求1所述的可快速清除污水固體垃圾的螺旋槽，其特征在于：所述密封蓋安裝于所述固體垃圾卸料口一端并封堵所述固體垃圾卸料口。

　　6. 如權利要求1所述的可快速清除污水固體垃圾的螺旋槽，其特征在于：所述固體垃圾卸料口形成有傾斜部。

　　說明書

　　一種可快速清除污水固體垃圾的螺旋槽

　　技術領域

　　本實用新型涉及環保設備領域，尤指一種可快速清除污水固體垃圾的螺旋槽。

　　背景技術

　　現有的真空吸污設備的的污水固液分離螺旋槽都采用前后口徑一致的圓筒形設備，在處理一定量垃圾后，隨著污水中固體物的增加，固體垃圾與濾槽形成90度的壓力，就會越壓越緊，等到卸除固體垃圾時，會很難清除出來，且費時費力，不符合市場需求。

　　實用新型內容

　　本實用新型的目的在于提供一種可快速清除固體垃圾的螺旋槽。

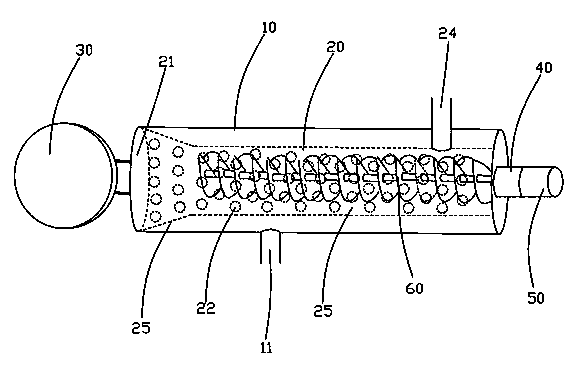

　　為此，本實用新型提供了一種可快速清除污水固體垃圾的螺旋槽，包括濾槽外桶、安裝于所述濾槽外桶內的濾槽內桶、置于所述濾槽內桶內的螺旋葉片、密封蓋、及置于所述濾槽外桶一端的減速器、電機，所述濾槽外桶一端開口且底部設有污水出口，所述濾槽內桶包括基體部、自基體部向所述濾槽外桶的開口端延伸的固體垃圾卸料口、設于所述濾槽內桶外周的若干濾孔、及設于所述濾槽內桶頂部的污水入口，所述濾槽外桶的固體垃圾卸料口呈喇叭狀向外傾斜。

　　所述濾槽內桶的基體部的外徑小于所述濾槽外桶的內徑。

　　所述濾槽內桶的固體垃圾卸料口的外徑大于所述基體部的外徑。

　　所述濾槽內桶的固體垃圾卸料口端部的外徑等于所述濾槽外桶開口端的內徑并結合為一體。

　　所述密封蓋安裝于所述固體垃圾卸料口一端并封堵所述固體垃圾卸料口。

　　所述固體垃圾卸料口形成有傾斜部。

　　相對于現有技術，本實用新型可快速清除污水固體垃圾的螺旋槽的濾槽內桶一端的固體垃圾卸料口采用向外傾斜結構設計并形成傾斜部，使在清除固體垃圾時，能夠不費力氣并快速清除固體垃圾卸料口內的固體垃圾，提高了污水處理效率。
