　　本實用新型涉及一種適用于廢水處理站的廢氣收集處理系統，其包括若干收集罩、集氣管道、閥門和噴淋吸收系統;收集罩設置于廢水處理站的敞開式廢水處理池上，集氣管道連接于各收集罩的頂部并連接至噴淋吸收系統。噴淋吸收系統包括噴淋吸收塔、風機、排氣管、水泵、加藥系統和電器控制系統。噴淋吸收塔包括噴淋頭，塔內裝載填料。本實用新型通過收集罩收集廢氣，經集氣管道輸送至噴淋吸收系統，再經噴淋吸收系統吸收處理后的尾氣達標排放。其結構簡單、操作方便，廢氣收集并處理后達標排放，大大減少對大氣的污染。

　　權利要求書

　　1.一種適用于廢水處理站的廢氣收集處理系統，其特征在于，包括若干收集罩、集氣管道、閥門和噴淋吸收系統;所述收集罩設置于廢水處理站的敞開式廢水處理池上，所述集氣管道連接于各收集罩的頂部并連接至噴淋吸收系統。

　　2.根據權利要求1所述的適用于廢水處理站的廢氣收集處理系統，其特征在于，所述噴淋吸收系統包括噴淋吸收塔、風機、排氣管、水泵、加藥系統和電器控制系統。

　　3.根據權利要求1所述的適用于廢水處理站的廢氣收集處理系統，其特征在于，所述噴淋吸收塔包括噴淋頭，塔內裝載填料。

　　說明書

　　一種適用于廢水處理站廢氣收集處理系統

　　技術領域

　　本實用新型屬于環境保護技術領域，特別是涉及一種針對太陽能光伏企業廢水處理站的廢氣收集處理系統。

　　背景技術

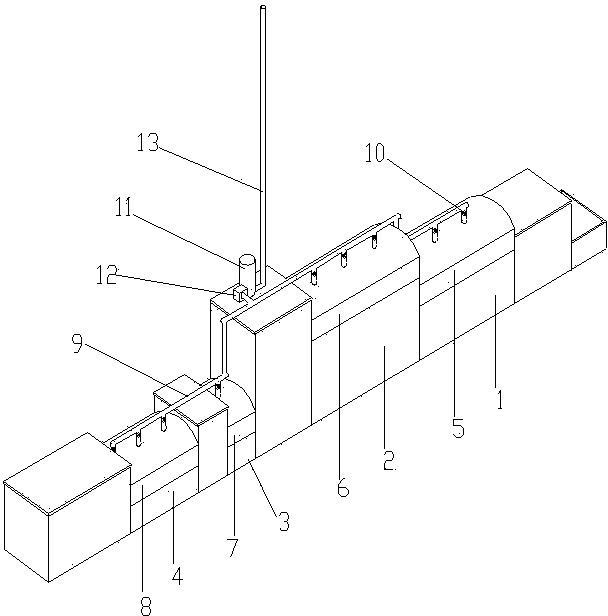

　　隨著環境污染的日趨嚴重，環境治理和控制要求也越來越高，目前太陽能光伏行業在生產中對廢水大多采取集中收集處理，自建廢水處理站�，F(xiàn)有光伏企業自建的廢水處理站包括調節池、沉淀池、混凝池和生化處理池等，且池體較大，均采用敞開式，在處理過程中溶液揮發或反應所產生的廢氣無組織排放，對周邊環境產生很大影響。廢水處理池敞開式設置的廢水處理站結構如圖1所示。

　　發明內容

　　本實用新型為解決上述現有技術存在不足，提出了一種適用于廢水處理站的廢氣收集處理系統，適用于太陽能光伏企業自建廢水處理站的廢氣收集處理，其操作方便，廢氣收集和處理后達標排放，大大減少對大氣的污染。

　　本實用新型解決技術問題所采取的技術方案是，一種適用于廢水處理站的廢氣收集處理系統，其包括若干收集罩、集氣管道、閥門和噴淋吸收系統;所述收集罩設置于廢水處理站的敞開式廢水處理池上，所述集氣管道連接于各收集罩的頂部并連接至噴淋吸收系統。

　　所述噴淋吸收系統包括噴淋吸收塔、風機、排氣管、水泵、加藥系統和電器控制系統。

　　所述噴淋吸收塔包括噴淋頭，塔內裝載填料。

　　本實用新型通過收集罩收集廢氣，經集氣管道輸送至噴淋吸收系統，再經噴淋吸收系統吸收處理后的尾氣達標排放。整個噴淋吸收系統在電器控制系統控制下運行，由收集罩收集的廢氣，在風機的作用下通過集氣管道輸送至噴淋吸收塔，經填料和噴淋頭噴淋吸收，由排氣管排出。閥門設置于各收集罩與主管道連接的直管上，用于調節收集罩內的氣壓。噴淋液經加藥系統加入藥劑，由水泵增壓輸送至噴淋頭，循環使用。由于廢水處理站產生的氣體一般有氨氣、硫化氫和酸霧氣體，故加入的藥劑優選為10wt%的氫氧化鈉水溶液，并由加藥泵根據pH控制加藥量。

　　考慮到廢水處理站有酸性腐蝕性氣體產生，收集罩的設計選用防腐玻璃鋼材料，如FRP板。FRP板是以無堿玻璃纖維氈、強化聚酯樹脂和防老化薄膜(或凝膠)及添加劑為原輔材料，經機械化連續成型的一種采光板，具有外觀光潔、輕質高強、透光率高、耐腐蝕、耐老化、阻燃、斷面尺寸準確、不滲水、切割長度隨意、易安裝的優點。因此，可根據各池體的大小制作成型收集罩;或者制作成型側板、頂蓋再到現場組裝固定而成收集罩。

　　在本實用新型中，收集罩固定在敞開式廢水處理池上，連接處采用結構膠密封;集氣管道連接處，集氣管道與收集罩的連接處均采用結構膠密封，以防止廢氣外溢。

　　本實用新型適用于太陽能光伏企業自建廢水處理站的廢氣收集處理，也適用于其他行業中廢水處理站產生氣體無組織排放的場合，收集罩和集氣管道可根據廢水處理站的結構特點和廢氣特點選用不同材料制作、安裝，具有很強的靈活性。其結構簡單、操作方便，廢氣收集并處理后達標排放，大大減少對大氣的污染。
