申請日2013.11.30

　　公開(公告)日2014.05.07

　　IPC分類號C02F1/38

　　摘要

　　本實用新型涉及一種小型在線離心污水處理機，在機架上固定有離心電機，在離心電機的輸出軸上固定有離心轉鼓，在機架上固定有電控柜、污水箱與清水箱，在污水箱上固定有攪拌器，在離心轉鼓上方的機架上鉸接有上蓋，在上蓋上固定有進液管與撇液管，進液管的出口端與撇液管的進口端均位于離心轉鼓，且進液管的出口端位于撇液管的進口端的下方;所述污水箱通過連接管以及水泵與進液管的進口端相接，撇液管的出口端通過管道接入清水箱。本實用新型具有固液分離效果好、分離速度快且結構簡單與體積小等優點，非常適合進行在線污水處理。

　　權利要求書

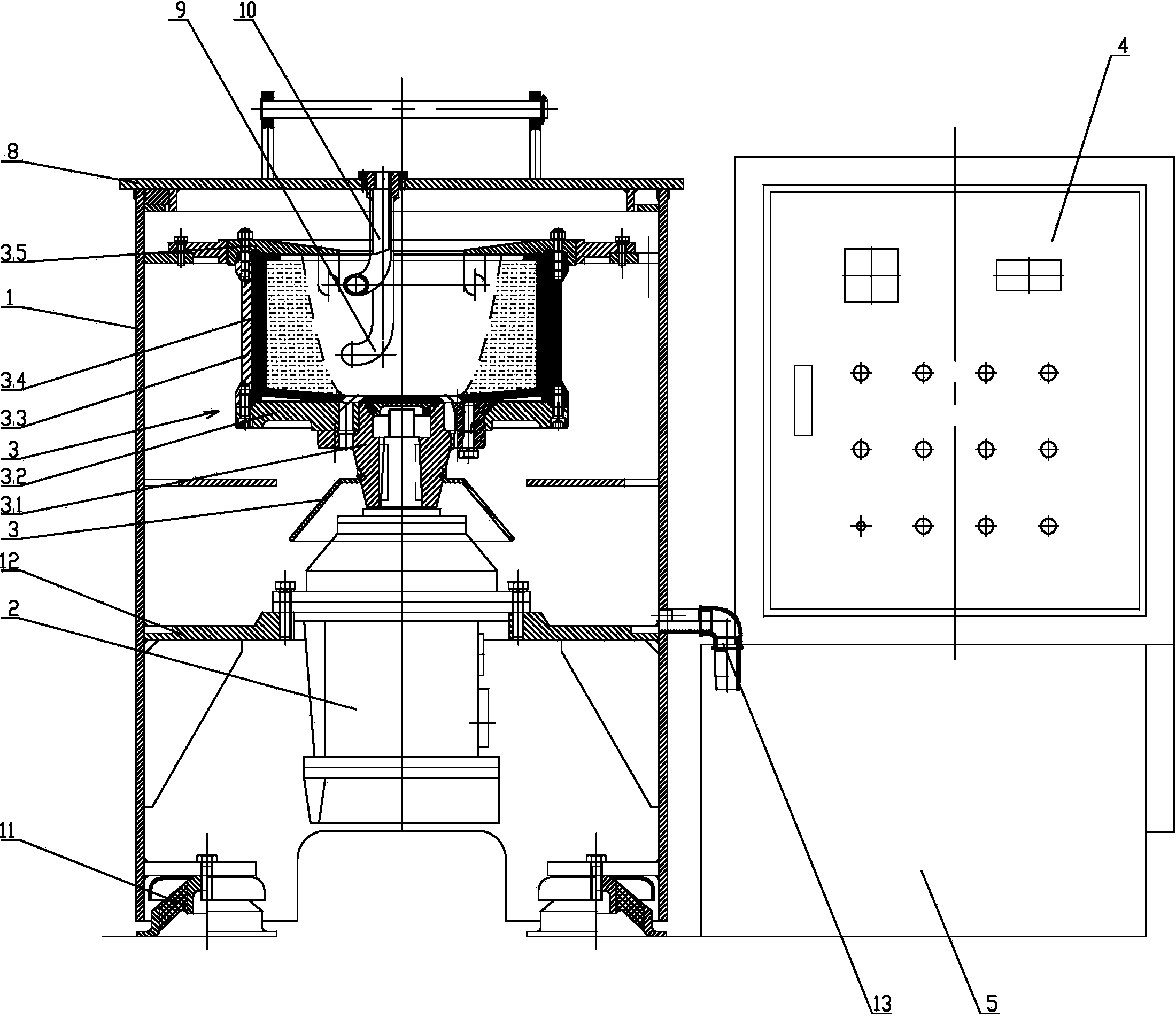

　　1.一種小型在線離心污水處理機，其特征是：在機架(1)上固定有離心電機(2)，在離心電機(2)的輸出軸上固定有離心轉鼓(3)，在機架(1)上固定有電控柜(4)、污水箱(5)與清水箱(6)，在污水箱(5)上固定有攪拌器(7)，在離心轉鼓(3)上方的機架(1)上鉸接有上蓋(8)，在上蓋(8)上固定有進液管(9)與撇液管(10)，進液管(9)的出口端與撇液管(10)的進口端均位于離心轉鼓(3)，且進液管(9)的出口端位于撇液管(10)的進口端的下方;所述污水箱(5)通過連接管以及水泵與進液管(9)的進口端相接，撇液管(10)的出口端通過管道接入清水箱(6)。

　　2.如權利要求1所述的小型在線離心污水處理機，其特征是：所述離心轉鼓(3)包括轉鼓連接套(3.1)、轉鼓底座(3.2)與轉鼓外套(3.3)，在轉鼓連接套(3.1)上開設有轉鼓軸孔，離心電機(2)的輸出軸固定在轉鼓連接套(3.1)的轉鼓軸孔內，轉鼓底座(3.2)固定在轉鼓連接套(3.1)的頂端部，在轉鼓底座(3.2)的上表面固定有轉鼓外套(3.3)。

　　3.如權利要求2所述的小型在線離心污水處理機，其特征是：在轉鼓外套(3.3)內設有離心內桶(3.4)，離心內桶(3.4)的桶底板放置在轉鼓底座(3.2)的上表面，在離心內桶(3.4)的上方設有內桶壓蓋(3.5)，內桶壓蓋(3.5)、離心內桶(3.4)與轉鼓外套(3.3)通過緊固件固定一體。

　　4.如權利要求2所述的小型在線離心污水處理機，其特征是：在轉鼓連接套(3.1)上固定有防液罩(3.6)。

　　5.如權利要求2所述的小型在線離心污水處理機，其特征是：所述轉鼓連接套(3.1)的轉鼓軸孔為圓錐形，且該圓錐的錐頂位于轉鼓連接套(3.1)的底端面的上方，且轉鼓連接套(3.1)的轉鼓軸孔與離心電機(2)的輸出軸配合。

　　6.如權利要求1所述的小型在線離心污水處理機，其特征是：在機架(1)的底端部固定有減振墊(11)。

　　7.如權利要求1所述的小型在線離心污水處理機，其特征是：在機架(1)上固定有隔板(12)，在隔板(12)上固定有所述的離心電機(2)，在隔板(12)上方的機架(1)上設有溢流管(13)，溢流管(13)的出口端接入所述的污水箱(5)。

　　說明書

　　小型在線離心污水處理機

　　技術領域

　　本實用新型涉及一種污水處理機，尤其是一種小型在線離心污水處理機。

　　背景技術

　　目前，在處理含有細小顆粒物的污水時所使用的都是大型機械，造價昂貴，而且需要鋪設較長的污水管道來輸送污水，細小顆粒物容易在污水管道內沉積，清理污水管道內的沉積物非常麻煩。因此，污水處理行業急需小型的并能進行在線處理的污水處理機。

　　實用新型內容

　　本實用新型的目的是克服現有技術中存在的不足，提供一種固液分離效果好、分離速度快且結構簡單的小型在線離心污水處理機。

　　按照本實用新型提供的技術方案，所述小型在線離心污水處理機，在機架上固定有離心電機，在離心電機的輸出軸上固定有離心轉鼓，在機架上固定有電控柜、污水箱與清水箱，在污水箱上固定有攪拌器，在離心轉鼓上方的機架上鉸接有上蓋，在上蓋上固定有進液管與撇液管，進液管的出口端與撇液管的進口端均位于離心轉鼓，且進液管的出口端位于撇液管的進口端的下方;所述污水箱通過連接管以及水泵與進液管的進口端相接，撇液管的出口端通過管道接入清水箱。

　　所述離心轉鼓包括轉鼓連接套、轉鼓底座與轉鼓外套，在轉鼓連接套上開設有轉鼓軸孔，離心電機的輸出軸固定在轉鼓連接套的轉鼓軸孔內，轉鼓底座固定在轉鼓連接套的頂端部，在轉鼓底座的上表面固定有轉鼓外套。

　　在轉鼓外套內設有離心內桶，離心內桶的桶底板放置在轉鼓底座的上表面，在離心內桶的上方設有內桶壓蓋，內桶壓蓋、離心內桶與轉鼓外套通過緊固件固定一體。

　　在轉鼓連接套上固定有防液罩。

　　所述轉鼓連接套的轉鼓軸孔為圓錐形，且該圓錐的錐頂位于轉鼓連接套的底端面的上方，且轉鼓連接套的轉鼓軸孔與離心電機的輸出軸配合。

　　在機架的底端部固定有減振墊。

　　在機架上固定有隔板，在隔板上固定有所述的離心電機，在隔板上方的機架上設有溢流管，溢流管的出口端接入所述的污水箱。

　　本實用新型具有固液分離效果好、分離速度快且結構簡單與體積小等優點，非常適合進行在線污水處理。
