申請日2013.12.13

　　公開(公告)日2014.09.03

　　IPC分類號C02F1/24

　　摘要

　　本實用新型公開了一種拉矯機廢水處理系統，其包括設于拉矯機上的水作業管路，該水作業管路的回路接入一水箱中，該水箱通過管路連接有氣浮機，所述氣浮機的過濾出口連接至所述水作業管路的進口上。該實用新型結構簡單，使用方便，完全實現自動化，無需人工操作，通過對拉矯機的廢水進行集中統一處理，并將過濾水重新導入至拉矯機作業線上進行水循環利用，提高了水循環利用率，同時，將過濾后的廢渣集中統一處理，環保衛生，降低了作業成本。

　　權利要求書

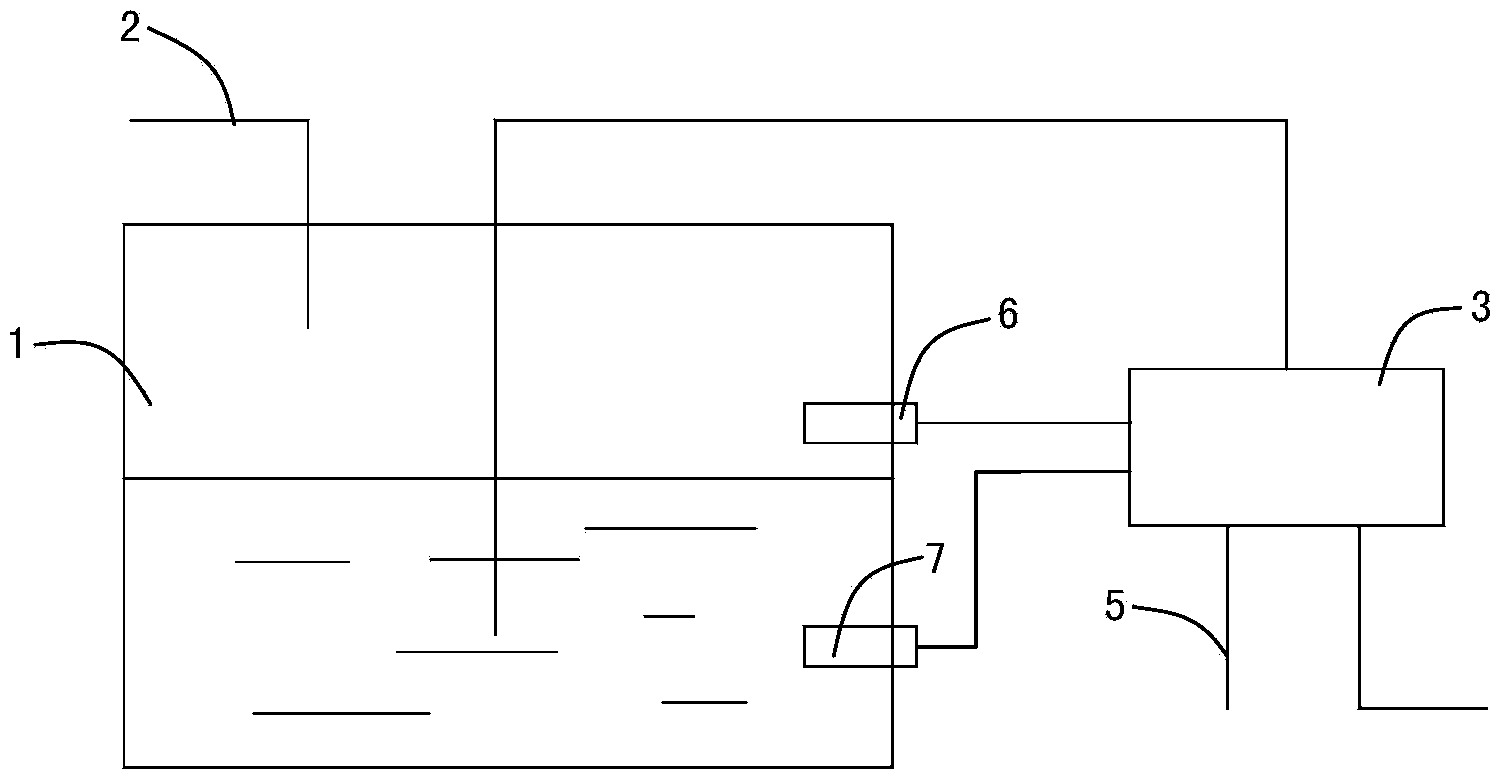

　　1.一種拉矯機 廢水處理系統，包括設于拉矯機上的水作業管路(2)，其特 征在于：該水作業管路(2)的回路接入一水箱(1)中，該水箱(1)通過管路 連接有氣浮機(3)，所述氣浮機(3)的過濾出口連接至所述水作業管路(2) 的進口上。

　　2.根據權利要求1所述的拉矯機廢水處理系統，其特征在于：在所述氣浮 機(3)上設置有廢渣收集口(5)。

　　3.根據權利要求1所述的拉矯機廢水處理系統，其特征在于：在所述水箱 (1)的高水位上設置有第一接近開關(6)，在該水箱(1)的低水位上設置有 第二接近開關(7)，所述第一接近開關(6)、第二接近開關(7)均電性連接所 述氣浮機(3)。

　　4.根據權利要求3所述的拉矯機廢水處理系統，其特征在于：所述第一接 近開關(6)電性連接所述氣浮機(3)的開啟控制機構，所述第二接近開關(7) 電性連接所述氣浮機(3)的關閉控制機構。

　　說明書

　　拉矯機廢水處理系統

　　技術領域

　　本實用新型涉及一種拉矯機廢水處理系統，具體屬于拉矯機配件技術領域。

　　背景技術

　　在拉矯機作業過程中，對于清洗、冷卻等環節將會很多廢水產生，該廢水 中將會含雜一定的雜質如鋁灰、潤滑油等，傳統對于該廢水的處理方式為直接 排放，污染環境，不利于環保，且對于作業用水浪費，有悖于循環利用。

　　發明內容

　　針對上述現有技術中的不足之處，本實用新型旨在提供一種拉矯機廢水處 理系統，提高了水循環利用率，降低了作業成本，同時，環保衛生。

　　為了實現上述目的，本實用新型的技術方案：一種拉矯機廢水處理系統， 其包括設于拉矯機上的水作業管路，該水作業管路的回路接入一水箱中，該水 箱通過管路連接有氣浮機，所述氣浮機的過濾出口連接至所述水作業管路的進 口上。

　　進一步的，在所述氣浮機上設置有廢渣收集口。

　　進一步的，在所述水箱的高水位上設置有第一接近開關，在該水箱的低水 位上設置有第二接近開關，所述第一接近開關、第二接近開關均電性連接所述 氣浮機。

　　進一步的，所述第一接近開關電性連接所述氣浮機的開啟控制機構，所述 第二接近開關電性連接所述氣浮機的關閉控制機構。

　　本實用新型的有益效果：結構簡單，使用方便，通過對拉矯機的廢水進行 集中統一處理，并將過濾水重新導入至拉矯機作業線上進行水循環利用，提高 了水循環利用率，同時，將過濾后的廢渣集中統一處理，環保衛生，降低了作 業成本。
