申請日2014.01.10

　　公開(公告)日2014.07.09

　　IPC分類號C02F1/00

　　摘要

　　本實用新型公開了一種無沉淀不堵塞帶切割功能的污水提升設備，包括蓄水箱，蓄水箱的上部設有污水污物進水口，蓄水箱的下部設有出水口;污水污物進水口連接污物收集器的入口端，污物收集器的出口端連接潛水排污泵的入口，潛水排污泵的出口連接出水口;污物收集器的入口端設置有第一污水污物過濾器，污物收集器的出口端設置有第二污水污物過濾器;第一污水污物過濾器和第二污水污物過濾器用于過濾污水污物，并將污物留在污物收集器內，而過濾之后的污水則流到蓄水箱內。本實用新型通過潛水排污泵將污物收集器收集的污物切碎排出，能夠防止水泵堵塞。

　　權利要求書

　　1.一種無沉淀不堵塞帶切割功能的污水提升設備，其特征在于：包括蓄水箱，蓄水箱的上部設有污水污物進水口，蓄水箱的下部設有出水口;污水污物進水口連接污物收集器的入口端，污物收集器的出口端連接潛水排污泵的入口，潛水排污泵的出口連接出水口;

　　污物收集器的入口端設置有第一污水污物過濾器，污物收集器的出口端設置有第二污水污物過濾器;第一污水污物過濾器和第二污水污物過濾器用于過濾污水污物，并將污物留在污物收集器內，而過濾之后的污水則流到蓄水箱內。

　　2.根據權利要求1所述的無沉淀不堵塞帶切割功能的污水提升設備，其特征在于：所述潛水排污泵的泵腔內設有切割葉輪。

　　說明書

　　無沉淀不堵塞帶切割功能的污水提升設備

　　技術領域

　　本實用新型涉及一種污水提升設備，具體涉及一種無沉淀不堵塞帶切割功能的污水提升設備。

　　背景技術

　　現有的污水提升設備，其工作方式為，將污水污物收集到蓄水箱內，蓄水箱箱內安裝一臺潛水排污泵，將蓄水箱內的污水污物排出。這種方式的弊端是：蓄水箱內會存有大量無法清理的沉淀物，既容易將水泵堵死，又不方便維修和換泵，造成蓄水箱內的環境極其惡劣。

　　發明內容

　　本實用新型所要解決的技術問題是提供一種無沉淀不堵塞帶切割功能的污水提升設備，它可以避免造成蓄水箱內污物的沉積，又不堵塞排污泵。

　　為解決上述技術問題，本實用新型無沉淀不堵塞帶切割功能的污水提升設備的技術解決方案為：

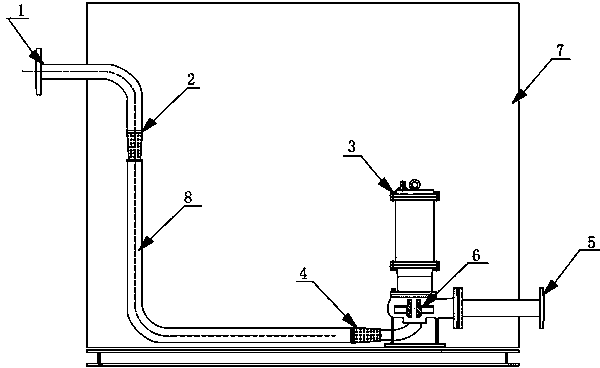

　　包括蓄水箱，蓄水箱的上部設有污水污物進水口，蓄水箱的下部設有出水口;污水污物進水口連接污物收集器的入口端，污物收集器的出口端連接潛水排污泵的入口，潛水排污泵的出口連接出水口;污物收集器的入口端設置有第一污水污物過濾器，污物收集器的出口端設置有第二污水污物過濾器;第一污水污物過濾器和第二污水污物過濾器用于過濾污水污物，并將污物留在污物收集器內，而過濾之后的污水則流到蓄水箱內。

　　所述潛水排污泵的泵腔內設有切割葉輪。

　　本實用新型可以達到的技術效果是：

　　本實用新型能夠在污水污物流入蓄水箱內后，經過污水污物過濾器的過濾，并將污物留在污物收集器內，而過濾之后的污水則流到蓄水箱里，使蓄水箱內不會沉淀污物，從而保持蓄水箱內的清潔，使維修和換泵變得更方便。

　　本實用新型通過潛水排污泵將污物收集器收集的污物切碎排出，從而能夠防止水泵堵塞。
