申請日2014.01.10

　　公開(公告)日2014.07.09

　　IPC分類號C02F1/00

　　摘要

　　本實用新型公開了一種污水處理系統加藥箱，包括箱體，所述的箱體上設置有清水管、出水管、加藥口和攪拌裝置，所述的清水管、加藥口和攪拌裝置均設置于箱體頂部，所述的出水管設置于箱體的側邊。本實用新型的目的是旨在提供一種藥品與清水混合均勻，能夠準確的控制加藥量的污水處理系統加藥箱。

　　權利要求書

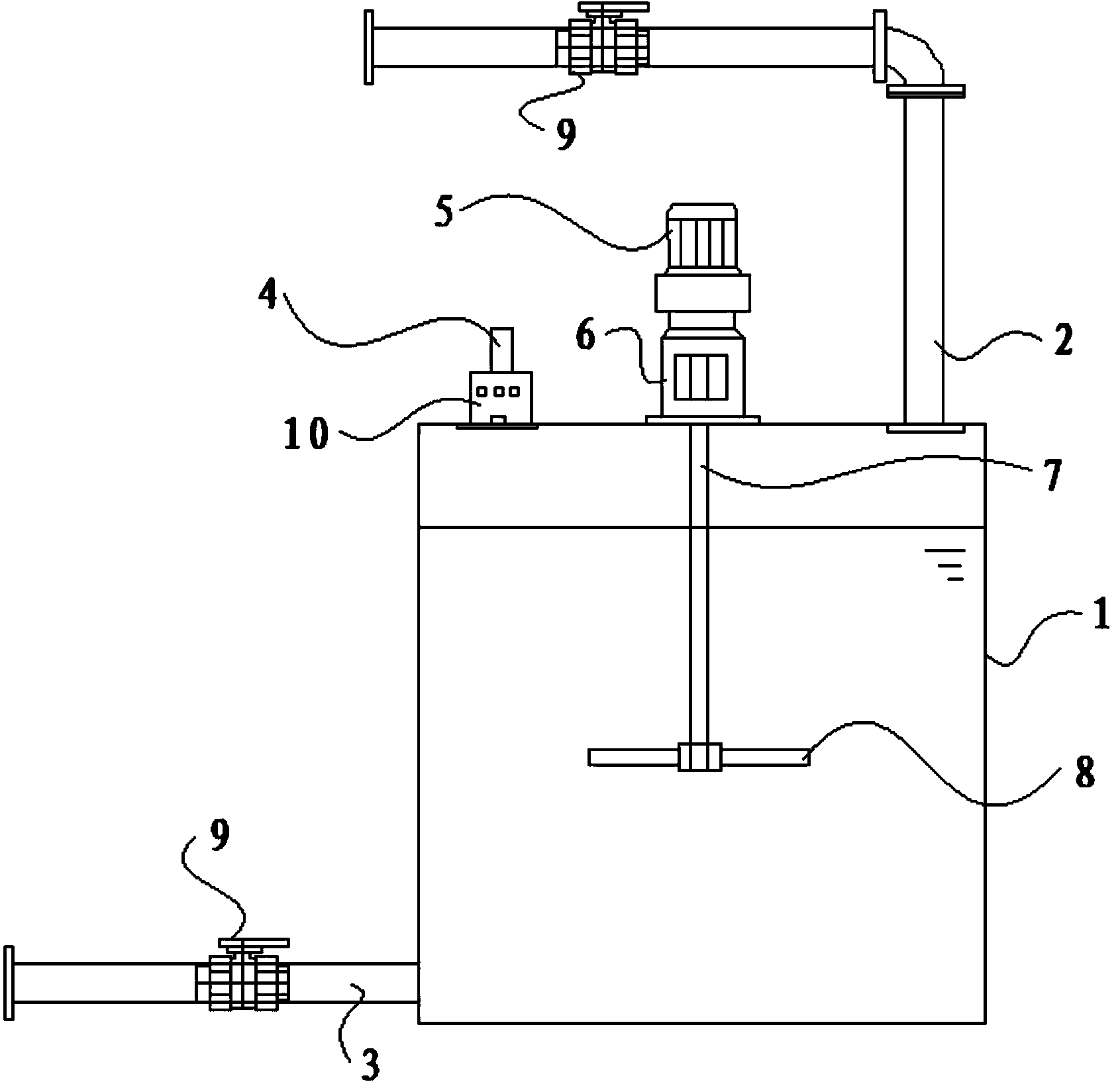

　　1.一種污水處理系統加藥箱，其特征在于：包括箱體(1)，所述的箱體 (1)上設置有清水管(2)、出水管(3)、加藥口(4)和攪拌裝置，所述的清 水管(2)、加藥口(4)和攪拌裝置均設置于箱體(1)頂部，所述的出水管(3) 設置于箱體(1)的側邊。

　　2.根據權利要求1所述的一種污水處理系統加藥箱，其特征在于：所述 的攪拌裝置包括攪拌電機(5)、支座(6)、攪拌軸(7)和攪拌葉片(8)，所述 的攪拌電機(5)與支座(6)連接，所述支座(6)與箱體(1)連接，所述攪 拌軸(7)一端與攪拌電機(5)連接，所述攪拌軸(7)另一端穿過支座(6) 設置于箱體(1)內部，所述設置于箱體(1)內部的攪拌軸(7)的端點設置有 攪拌葉片(8)。

　　3.根據權利要求1所述的一種污水處理系統加藥箱，其特征在于：所述 的清水管(2)和出水管(3)上均設置有計量閥(9)。

　　4.根據權利要求1所述的一種污水處理系統加藥箱，其特征在于：所述 的加藥口(4)與箱體(1)連接處設置有計量器(10)。

　　說明書

　　一種污水處理系統加藥箱

　　技術領域

　　本實用新型屬于污水處理設備技術領域，具體是涉及一種污水處理系統加 藥箱。

　　背景技術

　　現有的污水處理機加藥箱都是在加藥箱的頂壁開個加藥口，在加藥的時候 直接從加藥口倒入，這樣的加藥口不僅占用頂壁很大空間，而且會使整個加藥 箱的體積變大，在加藥的過程中還不容易控制藥量;此外，加藥箱中會出現藥 品與清水混合不均勻，達不到所要求的藥液品質，降低了污水處理效率。

　　實用新型內容

　　針對上述現有技術中的不足之處，本實用新型的目的是旨在提供一種藥品 與清水混合均勻，能夠準確的控制加藥量的污水處理系統加藥箱。

　　為了解決上述技術問題，本實用新型是通過以下技術方案實現的：一種污 水處理系統加藥箱，其包括箱體，所述的箱體上設置有清水管、出水管、加藥 口和攪拌裝置，所述的清水管、加藥口和攪拌裝置均設置于箱體頂部，所述的 出水管設置于箱體的側邊。

　　優選的是，所述的攪拌裝置包括攪拌電機、支座、攪拌軸和攪拌葉片，所 述的攪拌電機與支座連接，所述支座與箱體連接，所述攪拌軸一端與攪拌電機 連接，所述攪拌軸另一端穿過支座設置于箱體內部，所述設置于箱體內部的攪 拌軸的端點設置有攪拌葉片。

　　優選的是，所述的清水管和出水管上均設置有計量閥。

　　優選的是，所述的加藥口與箱體連接處設置有計量器。

　　與現有技術相比，本實用新型具有如下優點：

　　在加藥口與箱體連接處設置計量器，可以準確的控制加藥量，以達到標準 藥水質量;在箱體上設置攪拌裝置，可以使藥品與清水混合均勻。
