申請日2010.06.15
公開(公告)日2011.01.05
IPC分類號B01D36/04; F04B53/08
摘要
本實用新型公開了一種油田污水泥漿泵噴淋冷卻裝置，包括污水過濾器，該裝置還包括一凈化水箱以及若干個多級過濾水箱，所說的過濾器分別裝在所說的凈化水箱內以及各個多級過濾水箱內，凈化水箱上分別連接著鉆井廢水進水管、凈化水出水管以及帶有管道泵的噴淋水回水管;在凈化水箱內還設置著一潛水泵，凈化水出水管與潛水泵相連，凈化水出水管上分別連接著若干根噴淋支管，每根噴淋支管上都均布設置著向泥漿泵缸體噴水的噴淋頭，用以收集噴淋冷卻水的多級過濾水箱其出水口分別與噴淋水回水管相連通。本實用新型提高了泥漿泵的冷卻效果，充分利用了鉆井污水資源，變廢為寶，提高了企業經濟效益。

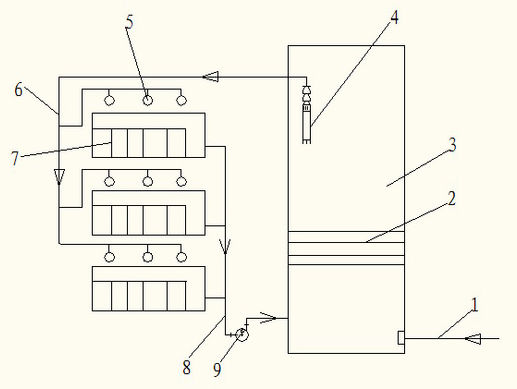

摘要附圖
權利要求書
1.一種油田污水泥漿泵噴淋冷卻裝置，包括污水過濾器，其特征是：該裝置還包括一凈化水箱以及若干個多級過濾水箱，所說的過濾器分別裝在所說的凈化水箱內以及各個多級過濾水箱內，凈化水箱上分別連接著鉆井廢水進水管、凈化水出水管以及帶有管道泵的噴淋水回水管;在凈化水箱內還設置著一潛水泵，凈化水出水管與潛水泵相連，凈化水出水管上分別連接著若干根噴淋支管，每根噴淋支管上都均布設置著向泥漿泵缸體噴水的噴淋頭，用以收集噴淋冷卻水的多級過濾水箱其出水口分別與噴淋水回水管相連通。
2.根據權利要求1所述的油田污水泥漿泵噴淋冷卻裝置，其特征是：所說的噴淋頭均呈圓環形，圓環形噴淋頭環繞在泥漿泵缸體周?chē)趪娏茴^的環形內周壁上設置著向泥漿泵缸體外周壁噴水的噴水通道，噴水通道為呈環形布置的狹縫。
說明書
油田污水泥漿泵噴淋冷卻裝置
技術領域
本實用新型涉及一種機械設備的噴淋冷卻裝置，特別是油田污水泥漿泵噴淋冷卻裝置。
背景技術
目前國內外為了提高泥漿泵缸套活塞的使用壽命，都是在提高缸套，活塞表面的耐磨性方面進行研究，通過各種表面熱處理及噴涂各種表層耐磨材料來提高缸套活塞的使用壽命。而在改善缸套活塞工作環境方面所做工作不是很多，潤滑冷卻均采用單噴嘴臥或離心泵噴淋裝置，也有少數的采用多噴頭，但小水箱，潤滑冷卻介質通常為單級或無過濾單機循環水。
泥漿泵在工作中，活塞和缸套之間的摩擦以及泥漿中的巖屑顆粒摩擦嚴重影響缸套活塞的使用壽命。目前泥漿泵均采用單噴嘴噴淋裝置，小水箱單級過濾或無過濾，清水單機循環冷卻，循環水中的巖屑顆粒過濾不徹底或沒有過濾，巖屑顆粒的堅硬物質有些相當于金剛石的硬度。加劇了缸套活塞的磨損，循環水箱過小不能有效地降低缸套活塞的溫度，使活塞缸套使用壽命急劇下降，增加了鉆井生產成本和工人的勞動強度。
發明內容
本實用新型的目的在于提供一種油田污水泥漿泵噴淋冷卻裝置，既能有效提高噴淋水的過濾、凈化效果，又能變廢為寶，將油田鉆井污水用來對泥漿泵缸體進行充分的冷卻，延長泥漿泵的使用壽命，節能降耗。
本實用新型的目的是這樣實現的：一種油田污水泥漿泵噴淋冷卻裝置，包括污水過濾器，該裝置還包括一凈化水箱以及若干個多級過濾水箱，所說的過濾器分別裝在所說的凈化水箱內以及各個多級過濾水箱內，凈化水箱上分別連接著鉆井廢水進水管、凈化水出水管以及帶有管道泵的噴淋水回水管;在凈化水箱內還設置著一潛水泵，凈化水出水管與潛水泵相連，凈化水出水管上分別連接著若干根噴淋支管，每根噴淋支管上都均布設置著向泥漿泵缸體噴水的噴淋頭，用以收集噴淋冷卻水的多級過濾水箱其出水口分別與噴淋水回水管相連通。
本實用新型工作時，用5m--獨立水箱作為凈化水箱，用以沉淀，過濾泥漿污水，將很細小的顆粒、雜物去除，使清洗冷卻水徹底清澈冷卻。用1臺潛水泵，代替以前的多臺離心泵，有助于降低成本費用，控制污水泄漏，清潔工作環境。設置在凈化水出水管上的若干根噴淋支管能夠?qū)θ舾膳_(tái)泥漿泵同時進行噴淋冷卻。使用過后的噴淋水進入多級過濾水箱內，由于多級過濾水箱內安裝的污水過濾器數量多，污水過濾效果好，因此能夠代替以前的單級濾水箱或無過濾水箱，能徹底過濾巖屑顆粒，及其它雜物。當需要進行水分補充時，再連通鉆井廢水進水管補充水分即可。本實用新型結構簡單，提高了污水過濾效果，能夠充分對泥漿泵進行噴淋冷卻，有助于延長泥漿泵的使用壽命，使用方便。
