申請日2010.06.17

　　公開(公告)日2011.12.21

　　IPC分類號C02F3/30; C02F9/14

　　摘要

　　本發明涉及一種緩沖式環流載體生物床處理高濃度有毒有機廢水的方法，屬于工業廢水處理技術領域。廢水首先進行預處理，然后進入緩沖式環流載體生物床反應器進行處理，實現高濃度有毒有機物的高效去除，最后廢水進入沉淀池中進行泥水分離并達標排放。緩沖式環流載體生物床反應器通過構型和流態設計，以及采用高效微生物固定化和強吸附性懸浮載體，提高反應器內的生物量和生物活性，促進反應器內傳質，提高對高濃度有毒有機廢水水質波動的緩沖能力，提升反應器處理負荷和抗沖擊能力。本發明處理高濃度有毒有機廢水，具有處理負荷高、占地面積小、抗沖擊能力強、出水水質穩定等優點。

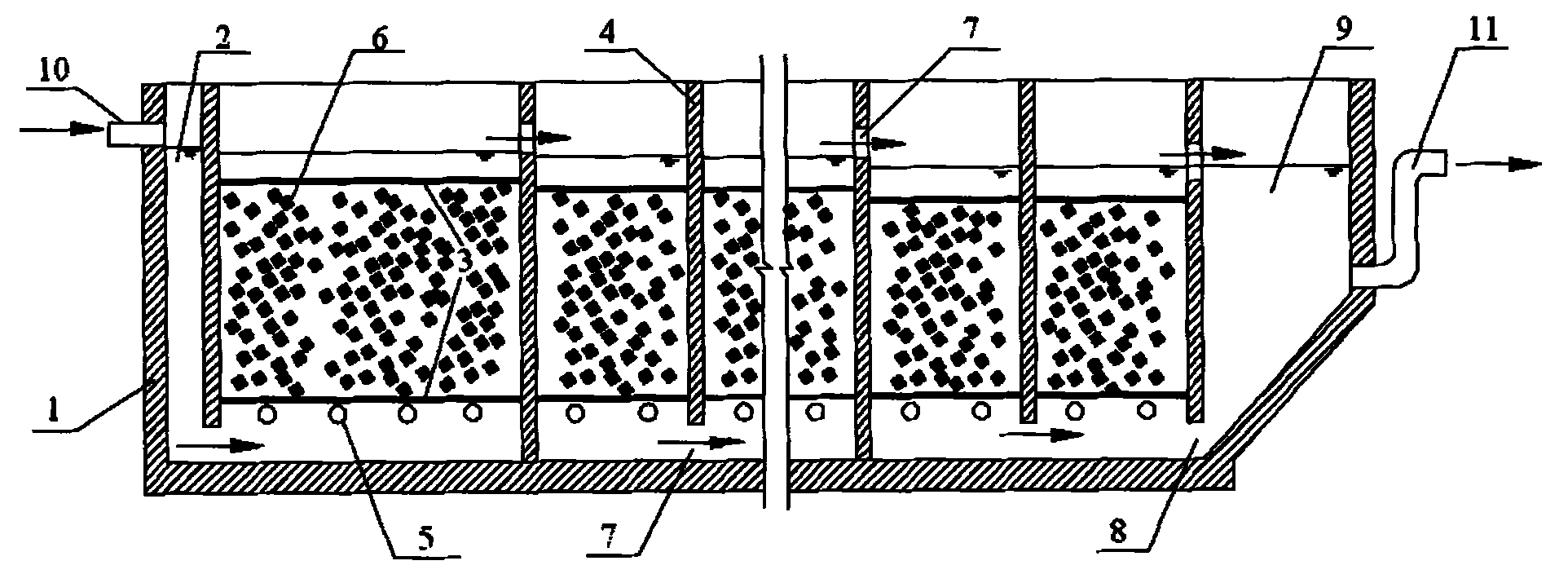

　　摘要附圖



　　權利要求書

　　1.一種緩沖式環流載體生物床處理高濃度有毒有機廢水的方法，其 特征在于，該方法包括如下步驟：

　　a.廢水首先進行預處理，使廢水的水質特征適合后續生物處理;

　　b.預處理后的廢水進入緩沖式環流載體生物床反應器進行處理，實 現高濃度有毒有機物的高效去除;

　　c.經緩沖式環流載體生物床處理的廢水進入沉淀池中進行泥水分離 并達標排放，沉淀池產生的污泥進行進一步的處理。

　　2.根據權利要求1所述的一種緩沖式環流載體生物床處理高濃度有 毒有機廢水的方法，其特征在于根據廢水的水質特征是通過沉淀、隔油、 氣浮、冷卻、中和、添加營養鹽等預處理方法去除廢水中的懸浮顆粒物、 油類等干擾后續生物處理的污染物，同時使廢水的溫度、pH和營養條件 等適合后續生物處理。

　　3.根據權利要求1所述的一種緩沖式環流載體生物床處理高濃度有 毒有機廢水的方法，其特征在于采用的環流載體生物床反應器被劃分為若 干分格，各分格之間為串聯方式，根據廢水特性和處理要求，分格數量為 3～10格不等。第1分格的有效容積為其他分格有效容積的1～2倍。根據 廢水處理要求，各分格可分別采用厭氧、缺氧、兼氧和好氧運行方式。當 廢水處理有脫氮要求時，可采用分段進水方式。最后一格為沉淀單元，經 沉淀濃縮的懸浮污泥在重力作用下回流至前一分格，從而提高反應器末端 的污染物去除能力。

　　4.根據權利要求3所述的緩沖式環流載體生物床反應器，其特征在 于反應器中填充懸浮多孔高效生物載體，載體的體積占生物床有效容積的 20%～60%。

　　5.根據權利要求4所述的懸浮多孔生物載體，其特征在于載體尺寸 為8～20mm，好氧填料尺寸為8～10mm較佳;孔隙率為90%以上，主體 為聚氨酯、聚亞氨酯等有機高分子聚合物，載體經過表面基團修飾及與強 吸附材料的結合，帶有正電荷并對有毒有機物具有強吸附能力，利于微生 物附著，可提高反應器對有毒有機物的緩沖能力;生物載體附著生物膜后， 其密度略大于水，在反應器中容易懸浮和流化。

　　6.根據權利要求3所述的緩沖式環流載體生物床反應器，其特征在 于通過曝氣頭和導流隔板的布設、生物載體隔網的坡度設計，充分利用附 著生物膜后生物載體比重略大于水的特性，在較低的能耗下實現載體循環 流動，加速傳質。

　　說明書

　　緩沖式環流載體生物床處理高濃度有毒有機廢水的方法

　　技術領域

　　本發明涉及一種緩沖式環流載體生物床(Buffering Circulating Media Biological bed，BCMB)處理高濃度有毒有機廢水的方法，具體地涉及一 種新型的廢水生物處理方法和反應器，該反應器處理高濃度有毒有機廢水 具有生物活性強、處理負荷高、占地面積小、抗沖擊能力強、出水水質穩 定等優點。

　　背景技術

　　高濃度有毒有機廢水是一類常見的工業廢水，是石油化工、煤化工、 造紙、制藥、印染等行業處理難度較大的一股廢水。由于廢水含有較高濃 度的有毒有機物，如采用傳統生物處理工藝，具有處理負荷低、停留時間 長、占地面積大、抗沖擊性能差、出水水質不穩定等問題。高濃度有毒有 機廢水的處理已成為制約我國重點行業可持續發展的瓶頸因素。

　　目前，高濃度有毒有機廢水的處理方法主要包括物化法和生物法兩大 類，常見的物化方法包括濕式氧化、催化濕式氧化、焚燒法、萃取法、吸 附法等。專利CN 86108854A提出一種從有毒有機物的稀水溶液中除去有 毒有機物的方法，該發明采用吸附-再生方式實現有毒有機污染物的去處和 降解。物化法處理高濃度有毒有機廢水具有處理負荷高、占地面積小等優 點，但存在設備復雜、運行管理要求高、能耗大、運行成本高等問題。 高濃度有毒有機廢水的生物處理技術包括活性污泥法和生物膜法，厭氧- 好氧工藝是目前應用最多的有毒有機廢水生物處理技術。與物化法處理技 術相比，生物法具有設備簡單，運行成本低等優點。專利CN 201406362Y 中提出一種降解有毒有機物的固載好氧-厭氧裝置，具有結構簡單、成本低 廉等優點。但目前厭氧-好氧處理工藝普遍存在處理負荷低、抗沖擊能力 差、微生物易流失等問題。

　　本發明在現有技術的基礎上，針對高濃度有毒有機廢水生物處理中存 在處理負荷不高、抗沖擊能力差、微生物易流失等問題，通過反應器抗沖 擊設計、傳質優化控制和高效微生物固定化技術，提高反應器內微生物的 數量，增強其降解能力和活性，強化了污染物、氧氣和中間產物的傳質， 從而實現了高濃度有毒有機廢水高負荷和抗沖擊處理。

　　發明內容

　　本發明的目的在于克服現有高濃度有毒有機廢水處理方法處理負荷 低、占地面積大、抗沖擊能力差等問題，提供一種更有效的廢水處理方法。 本發明處理高濃度有毒有機廢水具有生物活性強、處理負荷高、占地面積 小、抗沖擊能力強、出水水質穩定等優點。

　　為實現上述目的，本發明提供的處理高濃度有毒有機廢水的方法，主 要步驟如下：

　　1、廢水預處理：根據廢水的水質特征，通過沉淀、隔油、氣浮、冷 卻、中和、添加營養鹽等方法去除廢水中的懸浮顆粒物、油類等干擾后續 生物處理的污染物，同時使廢水的溫度、pH和營養條件適合后續生物處 理;

　　2、預處理后的廢水進入緩沖式環流載體生物床進行處理，實現高濃 度有毒有機物進行高效去除。緩沖式環流載體生物床的特征在于：

　　a.反應器被劃分為若干分格，各分格之間為串聯方式，根據廢水特性 和處理要求，分格數量為3～10格不等。第1分格的有效容積為其他分格 有效容積的1～2倍。根據廢水處理要求，各分格可分別采用厭氧、缺氧、 兼氧和好氧運行方式，通過在不同分格內形成功能和特性各異的微生物種 群，實現有毒有機物的高效降解;當廢水處理有脫氮要求時，可采用分段 進水方式，以充分利用廢水中的自有碳源，減少混合液回流，降低能耗。 最后一格為沉淀單元，經沉淀濃縮的懸浮污泥在重力作用下回流至前一分 格，從而提高反應器末端的污染物去除能力。

　　b.反應器中填充懸浮多孔高效生物載體，載體的體積占生物床有效容 積的20%～60%。

　　c.反應器采用的生物載體尺寸為8～20mm，好氧填料尺寸為8～ 10mm較佳;孔隙率為90%以上，主體為聚氨酯、聚亞氨酯等有機高分子 聚合物，載體經過表面基團修飾及與強吸附材料的結合，帶有正電荷并對 有毒有機物具有強吸附能力，利于微生物(通常帶負電)附著，提高反應 器對有毒有機物的緩沖能力;生物載體附著生物膜后，其密度略大于水， 在反應器中容易懸浮和流化。

　　d.反應器內通過曝氣頭和導流隔板的布設、生物載體隔網的坡度設 計，充分利用附著生物膜后生物載體比重略大于水的特性，通過曝氣、攪 拌等方式，在較低的能耗下實現載體循環流動，加速傳質。

　　3、經緩沖式環流載體生物床處理的廢水進入沉淀池中進行泥水分離， 經沉淀處理的廢水達標排放，沉淀池產生的污泥進行進一步的處理。

　　本發明的核心是在廢水生物處理反應器中通過反應器抗沖擊設計、傳 質優化控制和高效微生物固定化技術，提高反應器中微生物的數量、降解 能力和活性，強化污染物、氧氣和中間產物的傳質，從而實現了高濃度有 毒有機廢水高負荷和抗沖擊處理。

　　反應器劃分成串聯的多個分格，從而形成多級緩沖的反應器構型，提 高反應器的抗沖擊能力。同時，每個分格根據廢水的處理情況采用不同的 曝氣量等運行條件，分別采用厭氧、缺氧、兼氧和好氧運行方式，在不同 的污染負荷下形成不同的微生物種群結構，提高對有毒有機物的降解能 力。在第1分格，在厭氧、缺氧或兼氧運行條件下，實現廢水中有毒有機 物的轉化，降低廢水毒性。后續分格在好氧或缺氧條件下對廢水中殘留有 機物進行進一步降解。最后一格為沉淀單元，經沉淀濃縮的懸浮污泥在重 力作用下回流至前一分格，從而在反應器末端形成復合微生物體系，兼有 活性污泥法和生物膜法的優點，強化反應器末端的污染物去除能力，提高 出水水質的穩定性。

　　反應器生物載體經過表面基團正電修飾及與強吸附材料的結合，促進 生長緩慢的污染物降解菌在反應器內的生長和保留，從而在無污泥回流或 低污泥回流的情況下保證反應器內的高生物量。同時由于生物載體制備過 程中與活性炭等強吸附材料結合，對有毒有機物表現出很強的吸附能力， 在有毒有機廢水中污染物濃度大幅波動時，可起到顯著的緩沖作用，防止 廢水毒性過高造成的微生物活性下降和生物膜脫落等問題，提高系統運行 和出水水質的穩定性。

　　通過反應器內的流態化設計，在較低的能耗下實現廢水和生物載體的 循環流動，提高反應器內污染物、氧氣和中間產物的傳質，防止有毒污染 物和中間產物局部積累對微生物的不利影響，提高微生物降解活性，減少 傳質對污染物降解過程的限制作用，同時提高氧氣的傳質和利用效率。反 應器內生物載體處于環流狀態，不會發生堵塞，避免了傳統生物反應器特 別是厭氧反應器中的短流問題，提高了反應器的容積利用效率。

　　綜上所述，本發明的優點是：

　　1)處理負荷高，停留時間短：反應器內生物量高，傳質性能好，微 生物降解活性高，使反應器可以達到很高的處理負荷，停留時間較短，占 地面積小，基建投資省。

　　2)抗沖擊負荷能力強，出水水質穩定：反應器多級緩沖的構型和強 吸附性生物載體的應用，再加上反應器末端單元的強化降解作用，使得高 濃度有毒有機廢水中的污染物得到有效緩沖和多級去除，降低了微生物直 接接觸的有毒污染物濃度，從而強化了反應器對有毒有機廢水的水質波動 的耐受能力，反應器出水水質穩定，運行管理簡便。

　　3)能耗省、運行成本低：反應器內傳質性能好，微生物活性高，氧 氣的傳質和利用效率高。同時生物載體材料附著生物膜后密度與水相近， 在較低的能量輸入下即可實現懸浮和循環流動。因此反應器運行成本較 低。
