申請日2013.10.30
公開(公告)日2014.04.16
IPC分類號C02F9/14
摘要
本實用新型公開了一種可移動野外式生活污水處理設備，包括箱體，所述箱體內從左到右依次設有調節池、缺氧池、MBR反應池和清水池，所述調節池上部設有與調節池連通的格柵室，所述格柵室內設有格柵，所述格柵室的入口設有進水口，所述調節池的上部設有通道與缺氧池連通，所述缺氧池的底部與MBR反應池連通，所述MBR反應池包括膜組件單元，膜組件單元的中部設有膜組件，所述膜組件單元的底部設有曝氣裝置，本實用新型采用碳鋼結構制成，內外刷防腐瀝青涂料，堅固耐用，便用吊裝運輸。設備工藝采用MBR工藝，設備占地面積小，操作維護簡單，自動化程度高。
權利要求書
1.可移動野外式生活污水處理設備，包括箱體，其特征在于：所述箱體內從左到右依次設有調節池、缺氧池、MBR反應池和清水池，所述調節池上部設有與調節池連通的格柵室，所述格柵室內設有格柵，所述格柵室的入口設有進水口，所述調節池的上部設有通道與缺氧池連通，所述缺氧池的底部與MBR反應池連通，所述MBR反應池包括膜組件單元，膜組件單元的中部設有膜組件，所述膜組件單元的底部設有曝氣裝置，所述膜組件單元的頂部與相鄰的膜組件單元的底部依次順序連通，所述MBR反應池最右側的膜組件單元為第三膜組件單元，所述第三膜組件單元與清水池連通;所述清水池的上部設有出水口。
2.根據權利要求1所述的可移動野外式生活污水處理設備，其特征在于：所述第三膜組件單元的頂部設有溢流槽，所述溢流槽與清水池連通。
3.根據權利要求1或2所述的可移動野外式生活污水處理設備，其特征在于：所述MBR反應池包括第一膜組件單元和第二膜組件單元，第一膜組件單元位于MBR反應池的最左側，第二膜組件單元與第一膜組件單元相鄰，所述第一膜組件單元和第二膜組件單元的頂部均設有彼此連通的好氧池。
4.根據權利要求3所述的可移動野外式生活污水處理設備，其特征在于：所述缺氧池的底部與第一膜組件單元的底部連通。
5.根據權利要求1或2所述的可移動野外式生活污水處理設備，其特征在于：所述曝氣裝置為曝氣頭，曝氣頭均勻布置在膜組件下方，所述曝氣頭之間通過曝氣管線連接。
6.根據權利要求1或2所述的可移動野外式生活污水處理設備，其特征在于：所述箱體在調節池、缺氧池、MBR反應池和清水池所在位置處的頂部均設有人孔。
7.根據權利要求1或2所述的可移動野外式生活污水處理設備，其特征在于：所述箱體為長方體，所述箱體頂部的四個角均設有吊裝頭。
8.根據權利要求7所述的可移動野外式生活污水處理設備，其特征在于：所述箱體的底部四個角也均設有吊裝頭。
說明書
可移動野外式生活污水處理設備
技術領域
本實用新型涉及一種污水處理設備。
背景技術
目前，隨著國家經濟水平的不斷提高，我國野外作業工程數量逐年增加。人員野外生活排放的生活廢水對施工地區的水源造成極大的影響。減少生活污水對當?shù)厮吹氐奈廴荆钱?dāng)前污水處理的一項難題和亟待解決的問題。
實用新型內容
本實用新型的目的在于提供一種可移動野外式生活污水處理設備，克服現有污水處理設備使用上的不足，并且便于運輸移動。
本實用新型的技術方案是：

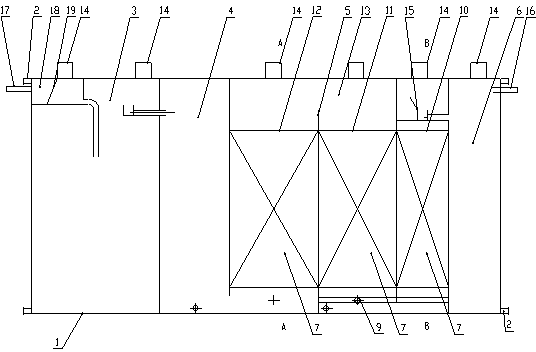

可移動野外式生活污水處理設備，包括箱體，所述箱體內從左到右依次設有調節池、缺氧池、MBR反應池和清水池，所述調節池上部設有與調節池連通的格柵室，所述格柵室內設有格柵，所述格柵室的入口設有進水口，所述調節池的上部設有通道與缺氧池連通，所述缺氧池的底部與MBR反應池連通，所述MBR反應池包括膜組件單元，膜組件單元的中部設有膜組件，所述膜組件單元的底部設有曝氣裝置，所述膜組件單元的頂部與相鄰的膜組件單元的底部依次順序連通，所述MBR反應池最右側的膜組件單元為第三膜組件單元，所述第三膜組件單元與清水池連通;所述清水池的上部設有出水口。
所述第三膜組件單元的頂部設有溢流槽，所述溢流槽與清水池連通。
所述MBR反應池包括第一膜組件單元和第二膜組件單元，第一膜組件單元位于MBR反應池的最左側，第二膜組件單元與第一膜組件單元相鄰，所述第一膜組件單元和第二膜組件單元的頂部均設有彼此連通的好氧池。
所述缺氧池的底部與第一膜組件單元的底部連通。
所述曝氣裝置為曝氣頭，曝氣頭均勻布置在膜組件下方，所述曝氣頭之間通過曝氣管線連接。
所述箱體在調節池、缺氧池、MBR反應池和清水池所在位置處的頂部均設有人孔。
所述箱體為長方體，所述箱體頂部的四個角均設有吊裝頭。
所述箱體的底部四個角也均設有吊裝頭。
一種可移動野外式生活污水處理設備，工藝采用MBR污水處理工藝，處理水質達到《城鎮污水處理廠污染物排放標準》GB18918-2002一級標準。本實用新型是一種利用膜生物反應器進行污水處理的設備。本設備使用方便，可以吊裝移動，設備采用碳鋼結構，具有可移動、堅固耐用、使用壽命長，耐腐蝕、自動化程度高等特點;可以同時對餐廚廢水、廁所廢水、洗澡廢水等進行綜合處理;設備操控自動化程度高。另外，做為一體化設備，其具有占地面積小，野外運輸?shù)跹b簡單，方便使用。
本實用新型采用碳鋼結構制成，內外刷防腐瀝青涂料，堅固耐用，便用吊裝運輸。設備工藝采用MBR工藝，設備占地面積小，操作維護簡單，自動化程度高。
污水首先進入格柵進行簡單過濾，然后進入調節池進行水質水量調節，調節后的污水進入MBR工藝進行處理，進行曝氣生物處理，反應池中的膜原件對污水進行過濾處理，處理后的水進入清水池外排使用。處理水質達到《城鎮污水處理廠污染物排放標準》GB18918-2002一級標準。
