　　一種衛生院醫療廢水簡易消毒的方法，屬污水的處理類(C02F)。解決某些小型醫院、衛生院或門診處理醫院污水時無地修筑接觸消毒池或由于地質結構原因(如巖石)修筑接觸消毒池施工難度大的難題，用管(渠)道取代接觸消毒池，根據實際要求結合現場鋪設管道方便環繞化糞池或門診大樓環行(繞行)布置，以延長接觸消毒管道的長度，保證污水和消毒劑混合后的停留時間，達到消毒效果。具有投資少、施工方便、適應性強、消毒效果穩定的優點，適合目前城市用地緊張的小型醫院、門診的污水消毒處理。

　　摘要附圖



　　權利要求書

　　1.一種衛生院醫療廢水簡易消毒的方法，包括消毒劑的制備及投加系統、三級過濾系統、接觸消毒系統三大系統，其特征是

　　A.消毒劑選用現場制備二氧化氯水消毒劑，由二氧化氯發生器(1)、藥閥(2)、自來水管(3)、水閥(4)、水射加藥器(5)、投藥量調節閥(6)、投藥管道(7)組成消毒劑的制備及投加系統;

　　B.醫院污水(8)經過化糞池(9)厭氧處理通過泵提升后，通過粗濾器(10)、中濾器(11)、精濾器(12)形成三級過濾系統，去除污水中SS懸浮物、COD、BOD;

　　C.接觸消毒系統由混合井(14)、接觸消毒管道(16)組成，污水進口切向進入混合井(14)形成旋流，以增強和消毒劑的混合效果。

　　2.根據權利要求1所述的一種衛生院醫療廢水簡易消毒的方法，其特征是工藝流程為醫院污水→化糞池→提升→粗濾→加藥混合→中濾→接觸消毒→精濾→取樣→達標排放→市政管網。

　　3.根據權利要求1所述的一種衛生院醫療廢水簡易消毒的方法，其特征是二氧化氯發生器可以是化學法或電解法，也可以是其它現場制備消毒劑的設備如次氯酸鈉發生器、臭氧發生器，也可以使用商品次氯酸鈉液等成品消毒劑。

　　4.根據權利要求3所述的一種衛生院醫療廢水簡易消毒的方法，其特征是二氧化氯發生器設備可以任意安放在醫院樓梯間拐角、廁所或其它偏僻空閑處。

　　5.根據權利要求1所述的一種衛生院醫療廢水簡易消毒的方法，其特征是三級過濾系統含粗濾器、中濾器、精濾器;粗濾器(10)由外濾網桶(10.1)、粗卵石濾料(10.2)、內濾網桶(10.3)、簡易提手(10.4)、切向進水管(10.5)、自動排渣管(10.6)、U形出水管(10.10)組成，中濾器(11)由外濾網桶(11.1)、粗沙濾料(11.2)、內濾網桶(11.3)、簡易提手(11.4)組成，精濾器(12)由外濾網桶(12.1)、活性炭濾料(12.2)、內濾網桶(12.3)、簡易提手(12.4)組成，粗濾器(10)、中濾器(11)、精濾器(12)的外濾網桶(10.1、11.1、12.1)的外徑分別小于粗慮井(13)、混合井(14)、取樣井(15)的內徑，使其能安放在井內，并在濾料堵塞或飽和時能提升至地面便于更換濾料，粗濾器(10)、中濾器(11)、精濾器(12)的高度要低于粗慮井(13)、混合井(14)、取樣井(15)的井底至井蓋的高度，使其能隱蔽安放在井中，不影響蓋上井蓋板。

　　6.根據權利要求5所述的一種衛生院醫療廢水簡易消毒的方法，其特征是自動出水管(10.6)頂部位置(10.7A)與切向進水管(10.5)的管頂位置(10.7B)在同一水平線上;U形出水管(10.10)的出水管管底(10.10A)不高于切向進水管(10.5)管底標高，污水通過切向進水管(10.5)進入粗濾器內，通過外濾網桶(10.1)、粗卵石濾料(10.2)、內濾網桶(10.3)過濾后，經過U形出水管(10.10)的進水管口(10.10B)曲形排出至(10.10A)出水管口處;自動排渣管(10.6)的進渣管口管底(10.8)高于出渣管口管底(10.6)的位置;在過濾過程中，污水中的懸浮物逐漸將粗卵石濾料(10.2)堵塞，這樣污水水面逐漸升高，當污水水面升高至(10.7A、10.7B)位置線時，自動排渣管(10.6)瞬間會產生虹吸現象，污水和渣會瞬間從自動排渣管排出，水面迅速降至進渣管口管底(10.8)位置，因進渣管口管底(10.8)的位置低于U形出水管(10.10)的進水管口(10.10B)，水流的方向會發生改變，過濾后的清水倒流將粗卵石濾料(10.2)上粘附的懸浮物沖洗掉，從而解決堵塞的問題。自動排渣管出渣口(10.9)直接接至化糞池，渣及污水自流或泵提升回流至化糞池。

　　7.根據權利要求2所述的一種衛生院醫療廢水簡易消毒的方法，其特征是接觸消毒管道(16)的長度根據醫院污水的最大小時污水量設計，保證其在接觸消毒管道(16)停留時間能達到醫院污水處理技術指南所要求的停留時間，接觸消毒管道(16)可以是直線距離直接接至取樣井(15)，也可以根據停留時間需要結合現場情況環行曲折鋪設管道，以延長接觸消毒管道(16)的長度，保證醫院污水和消毒劑的接觸消毒時間。

　　8.根據權利要求2所述的一種衛生院醫療廢水簡易消毒的方法，其特征是從取樣井(15)中的精濾器(12)底部抽取水樣，用余氯比色法觀察其色度，調整投藥量調節閥(6)的開度，調整投藥量的大小，使其余氯指標符合相關標準，污水達標排放。

　　說明書

　　一種衛生院醫療廢水簡易消毒的方法

　　(一)技術領域：本發明涉及一種醫院污水消毒技術，尤其是適于小型醫院衛生院污水的消毒處理，屬污水的處理類(C02F)。

　　(二)背景技術：現有的與本發明接近的醫院污水消毒技術，其主要的缺陷如下：①采用的消毒方法主要是通過工程方式，這種方式包括土建池體、機房、設備等，主要通過接觸消毒池有效容積的設計來保證污水在其中的停留時間來達到消毒效果，工藝復雜;②土建量大，占地面積寬，投資大，部分用地緊張的小型醫院衛生院難以滿足其土建池體的要求。

　　(三)發明內容：本發明提出的一種衛生院醫療廢水簡易消毒的方法，既能保證消毒效果又不用按照傳統方式修筑接觸消毒池。其技術方案如下：

　　一種小型醫院衛生院污水管道式消毒的工藝方法，由二氧化氯發生器、藥閥、水射加藥器、混合井、接觸消毒管道、取樣井組成，包括消毒劑的制備及投加系統、三級過濾系統、接觸消毒系統三大系統，其特征是

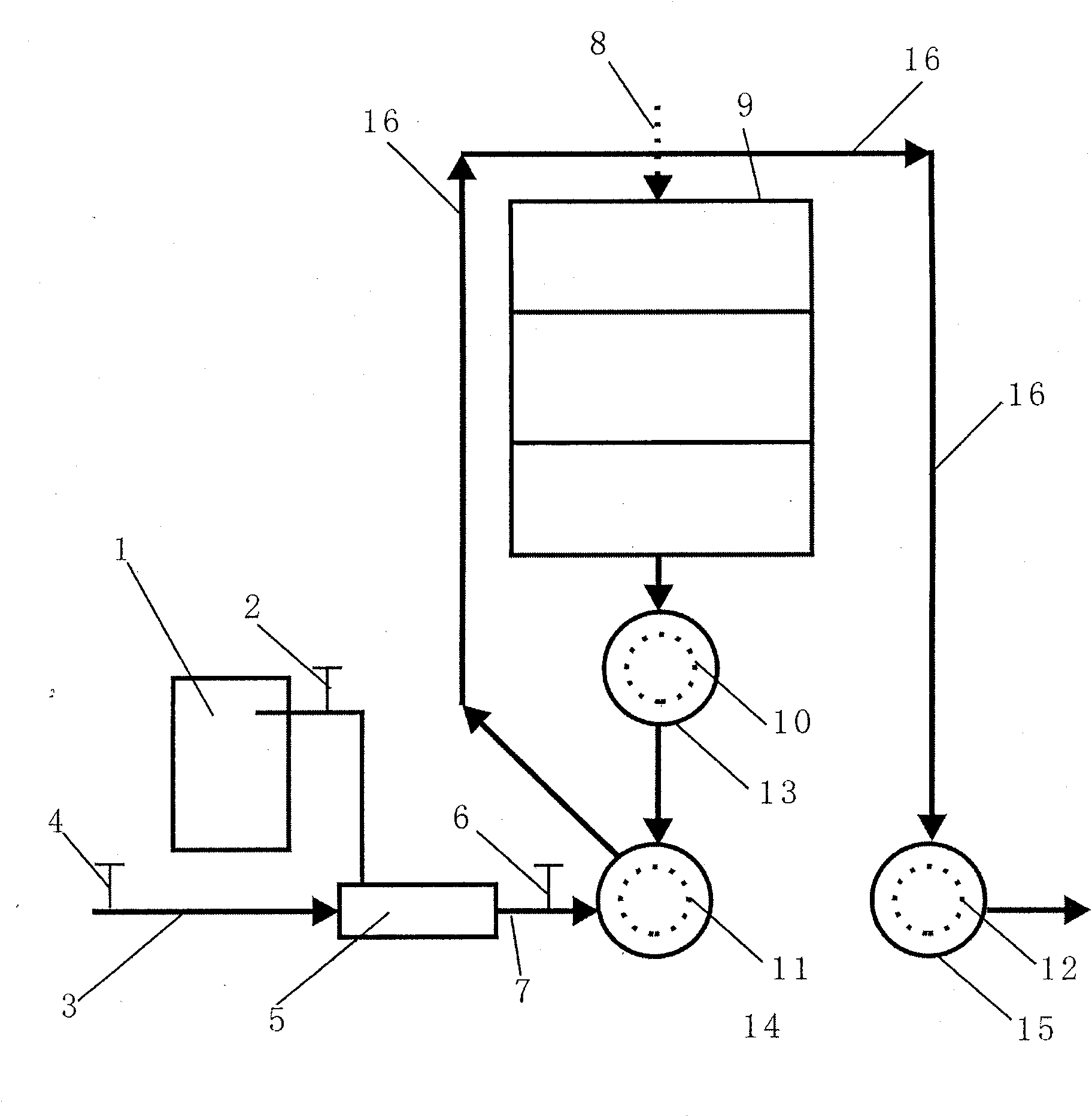

　　1.見圖1，工藝流程是：

　　1)醫院污水→化糞池→粗濾→加藥混合→中濾→接觸消毒→精濾→取樣→達標排放→市政管網(對于化糞池出水管管底標高低于市政管網排放口管底標高，污水不能自流進入市政管網的情形，工藝流程中化糞池的污水通過泵前提升進入粗濾器);

　　2)二氧化氯發生器→現場制備二氧化氯氣體→水射加藥器→二氧化氯水消毒劑→調節閥門→投入混合井中待消毒的醫院污水中。

　　2.見圖1，消毒劑選用現場制備二氧化氯水消毒劑，由二氧化氯發生器1、藥閥2、自來水管3、水閥4、水射加藥器5、投藥量調節閥6、投藥管道7組成消毒劑的制備及投加系統。

　　3.二氧化氯發生器可以是化學法或電解法，也可以是其它現場制備消毒劑的設備如次氯酸鈉發生器、臭氧發生器，也可以使用成品消毒劑，如商品次氯酸鈉液等。

　　4.二氧化氯發生器(含控制系統)設備可以任意安放在醫院樓梯間拐角、廁所或其它偏僻(空閑)處，其投藥管道7的長度不對醫院污水消毒的效果產生影響。

　　5.醫院污水8經過化糞池9厭氧處理后，通過粗濾器10、中濾器11、精濾器12形成三級過濾系統，去除污水中SS懸浮物。(見圖1)

　　6.見圖2，粗濾器10由外濾網桶10.1、粗卵石濾料10.2、內濾網桶10.3、簡易提手10.4、切向進水管10.5、自動排渣管10.6、U形出水管10.10組成。自動出水管10.6頂部位置10.7(A)與切向進水管10.5的管頂位置10.7(B)在同一水平線上;U形出水管10.10的出水管管底(10.10A)不高于切向進水管(10.5)管底標高，污水通過切向進水管10.5進入粗濾器內，通過外濾網桶10.1，粗卵石濾料10.2，內濾網桶10.3過濾后，經過U形出水管10.10的進水管口10.10(B)曲形排出至10.10(A)出水管口處。自動排渣管10.6的進渣管口管底10.8高于出渣管口管底10.6的位置。在過濾過程中，污水中的懸浮物逐漸將粗卵石濾料10.2堵塞，這樣污水水面逐漸升高，當污水水面升高至10.7(A)、10.7(B)位置線時，自動排渣管10.6瞬間會產生虹吸現象，污水和渣會瞬間從自動排渣管排出，水面迅速降至進渣管口管底10.8位置，因進渣管口管底10.8的位置低于U形出水管10.10的進水管口10.10(B)，水流的方向會發生改變，過濾后的清水倒流將粗卵石濾料10.2上粘附的懸浮物沖洗掉，從而解決堵塞的問題。自動排渣管出渣口10.9直接接至化糞池，渣及污水自流或泵提升回流至化糞池。

　　7.見圖3，中濾器11由外濾網桶11.1、粗沙濾料11.2、內濾網桶11.3、簡易提手11.4組成。

　　8.見圖4，精濾器12由外濾網桶12.1、活性炭濾料12.2、內濾網桶12.3、簡易提手12.4組成。

　　9.見圖5，粗濾器10、中濾器11、精濾器12的外濾網桶10.1、11.1、12.1的外徑分別小于粗慮井13、混合井14、取樣井15的內徑，使其能安放在井內，并在濾料堵塞或飽和時能提升至地面便于更換濾料。

　　10.見圖5，粗濾器10、中濾器11、精濾器12的高度要低于粗慮井13、混合井14、取樣井15的井底至井蓋的高度，使其能隱蔽安放在井中，不影響蓋上井蓋。

　　11.見圖1，接觸消毒系統由混合井14、接觸消毒管道16組成，污水進口切向進入混合井形成旋流，以增強污水和消毒劑的混合效果;接觸消毒管道16的長度根據醫院污水的最大小時水量設計，保證其在接觸消毒管道16停留時間能達到醫院污水處理技術指南所要求的停留時間，接觸消毒管道16可以是直線距離直接接至取樣井15，也可以如圖6(a)(b)所示，根據實際要求結合現場鋪設管道方便環繞化糞池或門診大樓環行(饒行)布置，以延長接觸消毒管道16的長度，保證接觸消毒所需停留時間。

　　12.從取樣井15抽取水樣，用余氯比色法觀察其色度，調整投藥量調節閥6的開度，可以調整投藥量的大小，使其余氯指標符合相關標準。

　　本發明有益效果：

　　i.本發明采用的三級過濾系統，能有效地去除污水中SS懸浮物，并對COD、BOD也能起到一定的降解作用。

　　ii.二氧化氯發生器(含控制系統)設備可以任意安放在醫院樓梯間拐角、廁所或其它偏僻(空閑)處，無需單獨占地專修機房。

　　iii.用環行(饒行)曲折布置管(渠)代替接觸消毒池，解決了無地修筑池體的實際困難。

　　iv.消毒效果穩定、投資成本低、操作使用方便。
