申請日2013.10.30
公開(公告)日2014.04.02
IPC分類號B01D21/06; B01D21/32; B01D21/24
摘要
本實用新型公開了一種污水處理濃密機，它包括濃密機本體、攪拌裝置、操作平臺(1)，其特征在于，所述濃密機本體為上端圓筒結構、下端錐體結構，操作平臺(1)架設濃密機本體的上方，操作平臺(1)上設有攪拌裝置，攪拌裝置的刮泥耙(7)深入濃密機本體內與下端錐體結構的位置對應，濃密機本體上端設有進液小圓筒(10)，污水進液管(5)的管口內置于進液小圓筒(10)內。本實用新型增加小圓筒，能減輕污水進入時對正在沉降的污水的攪動，溢流板形狀改為鋸齒形，保證上清液能從溢流板各個方向流出。設置自動提拔和報警裝置，當下面污泥堆積比較厚時，刮泥板運動受礙，通過自動提拔裝置，刮泥板向上提拔，同時報警裝置開始工作。
權利要求書

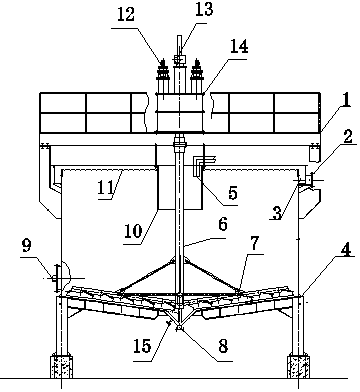

1.一種污水處理濃密機，它包括濃密機本體、攪拌裝置、操作平臺(1)，其特征在于，所述濃密機本體為上端圓筒結構、下端錐體結構，操作平臺(1)架設濃密機本體的上方，操作平臺(1)上設有攪拌裝置，攪拌裝置的刮泥耙(7)深入濃密機本體內與下端錐體結構的位置對應，濃密機本體上端設有進液小圓筒(10)，污水進液管(5)的管口內置于進液小圓筒(10)內。
2.根據權利要求1所述的一種污水處理濃密機，其特征在于，所述濃密機本體上端中心位置設有進液小圓筒(10)，進液小圓筒(10)上下端是相通，攪拌裝置的攪拌軸位于進液小圓筒(10)的內，污水進液管(5)的管口內置于進液小圓筒(10)的上端內壁上。
3.根據權利要求1或2所述的一種污水處理濃密機，其特征在于，所述濃密機本體的圓筒結構部分的上端設有齒形溢流板(11)，齒形溢流板(11)周邊設有環形溜槽(3)，環形溜槽(3)一側設有溢流口(2)，下端設有檢修口(9)，所述濃密機本體的錐體結構底端設有排泥口(8)和沖洗口(15)。
4.根據權利要求1或2所述的一種污水處理濃密機，其特征在于，所述攪拌裝置包括電機系統、攪拌軸(6)、刮泥耙(7)、攪拌軸支座(14)和報警裝置;電機系統包括攪拌電機(12)和提拔電機(13)。
5.根據權利要求1或2所述的一種污水處理濃密機，其特征在于，所述濃密機本體的下端錐體結構部分的中心位置設有一小錐體，小錐體的錐頂設有排泥口(8)，小錐體的錐體上設有沖洗口(15)。
說明書
一種污水處理濃密機
技術領域
本實用新型屬于有色金屬冶煉的污水處理技術領域，涉及污水處理過程中的不溶解沉淀物沉降分離設備，特別涉及一種污水處理濃密機。
背景技術
有色金屬冶煉的污水中有不溶污泥和重金屬離子，污水在反應槽中加入石灰乳溶液和鐵鹽溶液處理后，生成不溶沉淀物，然后加入絮凝劑溶液，不溶沉淀物和污水中自帶污泥會在絮凝劑的作用下絮凝成團，通過自然沉降分類，上清液返回生產用水或者外排等，底流泵入壓濾機，經過壓濾機壓濾后，渣運走，濾液返回調節池。
現有的濃密沉的問題有(1)污水通過進液管直接進入濃密機;(2)溢流板形狀為平面型;(3)沒有自動提拔和報警裝置。由于設計不合理，因此存在如下問題：(1)污水進入濃密機流速快，直接進入濃密機，容易攪動正在沉降的污水，會將已沉降底部的污泥沉淀物返回污水中;(2)當溢流板安裝不平時，容易導致上清液從溢流板最低點溢流外出，不利于污泥沉降;(3)沒有設置自動提拔和報警裝置，當下面污泥堆積比較厚時，刮泥板運動受礙，刮泥板攪拌軸容易損壞。
發明內容
本實用新型目的在于改進污水進入濃密機方式、改進溢流板形狀、增加濃密機自動提拔和報警裝置，從而提供一種污水處理濃密機。
本實用新型的技術方案： 一種污水處理濃密機，它包括濃密機本體、攪拌裝置、操作平臺，所述濃密機本體為上端圓筒結構、下端錐體結構，操作平臺架設濃密機本體的上方，操作平臺上設有攪拌裝置，攪拌裝置的刮泥耙深入濃密機本體內與下端錐體結構的位置對應，濃密機本體上端設有進液小圓筒，污水進液管的管口內置于進液小圓筒內。
所述濃密機本體上端中心位置設有進液小圓筒，進液小圓筒上下端是相通，攪拌裝置的攪拌軸位于進液小圓筒的內，整個小圓筒有一半浸在水中，污水先進入小圓筒，然后從小圓筒的下端進入濃密機中，污水進液管的管口內置于進液小圓筒的上端內壁上。
所述濃密機本體的圓筒結構部分的上端設有齒形溢流板，齒形溢流板周邊設有環形溜槽，環形溜槽一側設有溢流口，下端設有檢修口，所述濃密機本體的錐體結構底端設有排泥口和沖洗口。
所述攪拌裝置包括電機系統、攪拌軸、刮泥耙、攪拌軸支座和報警裝置;電機系統包括攪拌電機和提拔電機。
所述濃密機本體的下端錐體結構部分的中心位置設有一小錐體，小錐體的錐頂設有排泥口，小錐體的錐體上設有沖洗口。
本實用新型增加小圓筒，污水進入濃密機后，因?yàn)樾A筒作用，這樣污水不會向周圍流動，只有向下流動，而且速度減慢，能減輕對正在沉降的污水的攪動。溢流板形狀改為鋸齒形，保證上清液能從溢流板各個方向流出。設置自動提拔和報警裝置，當下面污泥堆積比較厚時，刮泥板運動受礙，通過自動提拔裝置，刮泥板向上提拔，同時報警裝置開始工作。
