申請日2013.10.30
公開(公告)日2014.05.21
IPC分類號C02F9/14; C02F3/30; C02F1/44
摘要
本實用新型提出一種廢水深度除磷并回用的裝置，解決了現有技術生化除磷效果有限，生化出水中磷的含量不能達到處理要求的問題。廢水深度除磷并回用的裝置包括：生物處理裝置;過濾裝置，與所述生物處理裝置連接;第一反滲透/納濾裝置，與所述過濾裝置連接;第二反滲透/納濾裝置，與所述第一反滲透/納濾裝置連接;除磷裝置，與所述第二反滲透/納濾裝置連接;產水罐，與所述第一反滲透/納濾裝置、所述第二反滲透/納濾裝置和所述除磷裝置連接。本實用新型有益效果：出水濁度低，整體工藝除磷徹底、成熟、設計合理，同時本裝置耐沖擊負荷能力較強。
權利要求書
1.一種廢水深度除磷并回用的裝置，其特征在于，包括：
生物處理裝置，用于對廢水進行生化處理，降解廢水中的大部分有機污染物;
過濾裝置，用于過濾所述生物處理裝置排出的水，與所述生物處理裝置連接;
第一反滲透/納濾裝置，用于去除所述過濾裝置排出的水中所含的大部分無機鹽以獲取產水，與所述過濾裝置連接;
第二反滲透/納濾裝置，用于進一步降低所述第一反滲透/納濾裝置排出的濃水中的無機鹽以獲取產水，與所述第一反滲透/納濾裝置連接;
除磷裝置，用于去除第二反滲透/納濾裝置排出的濃水中所含的總磷以獲取上清液，與所述第二反滲透/納濾裝置連接;
產水罐，用于收集所述第一反滲透/納濾裝置的產水、所述第二反滲透/納濾裝置的產水和所述除磷裝置的上清液，與所述第一反滲透/納濾裝置、所述第二反滲透/納濾裝置和所述除磷裝置連接。
2.根據權利要求1所述的廢水深度除磷并回用的裝置，其特征在于，所述生物處理裝置為A/O裝置、A2/O裝置或生物濾池裝置中的一種。
3.根據權利要求1所述的廢水深度除磷并回用的裝置，其特征在于，所述生物處理裝置為MBR裝置，所述MBR裝置包括若干MBR膜，所述MBR膜為微濾膜、超濾膜或納濾膜中的一種。
4.根據權利要求3所述的廢水深度除磷并回用的裝置，其特征在于，所述MBR裝置為浸沒式MBR裝置或分置式MBR裝置。
5.根據權利要求3所述的廢水深度除磷并回用的裝置，其特征在于，所述MBR膜為平板膜、中空纖維膜、管式膜或卷式膜中的一種。
6.根據權利要求1所述的廢水深度除磷并回用的裝置，其特征在于，所述過濾裝置為砂濾裝置、多介質過濾裝置或活性炭過濾裝置中的一種或多種。
7.根據權利要求1所述的廢水深度除磷并回用的裝置，其特征在于，所述過濾裝置為超濾裝置，所述超濾裝置包括若干超濾膜，所述超濾膜為平板膜、中空纖維膜、管式膜或卷式膜中的一種。
8. 根據權利要求1所述的廢水深度除磷并回用的裝置，其特征在于，所述第一反滲透/納濾裝置和/或第二反滲透/納濾裝置為一級多段反滲透/納濾裝置或多級多段反滲透/納濾裝置。
9.根據權利要求1所述的廢水深度除磷并回用的裝置，其特征在于，所述除磷裝置為化學除磷裝置或物理除磷裝置。
說明書
一種廢水深度除磷并回用的裝置
技術領域
本實用新型涉及廢水處理領域，特別是指一種廢水深度除磷并回用的裝置。
背景技術
含磷廢水主要來源于各種洗滌劑、工業原料、農業廢料的生產過程以及人體的排泄等。根據磷的存在形態可以分為無機磷廢水和有機磷廢水，含磷洗衣粉是含磷廢水的主要來源之一。磷是作物生長所需的主要營養元素之一，但水體中如果磷含量超過20mg/L就會導致水體富營養化，造成藻類大量繁殖，藻體死亡后分解會使水體產生霉毒和臭味，影響魚類等水生生物的生存，許多藻類還會產生毒素，并通過食物鏈影響到人類的健康。
處理不達標的景觀水或受污染的景觀水會出現水質不清、藻類叢生、生態不穩、魚病侵襲養成率低、換水頻繁、保養不易等現象。因此需要保證作為景觀水回用的處理出水達到國家規定的景觀水水體水質的各項標準�！冻鞘形鬯偕镁坝^環境用水水質》(GB/T 18921-2002)中規定，水體中總磷的最高含量為1.0mg/L。
目前，國內外污水除磷技術主要有生物法、化學法兩大類。其中生物法主要適合處理低濃度及有機態含磷廢水。但生物法由于流程復雜、管理要求高，脫氮除磷效果不穩定，出水水質不達標，因此有效深度脫氮除磷還是有一定的難度和限制�；瘜W(xué)法主要有絮凝沉淀法、結晶法、離子交換吸附法等，主要適合處理無機態含磷廢水，其中混凝沉淀與結晶綜合處理技術可以處理高濃度含磷廢水，除磷率較高，是一種可靠的高含磷廢水處理方法。但絮凝沉淀法主要缺點是需投加大量絮凝劑，經濟運行成本高，并產生大量難以處理的污泥，容易造成二次污染。
因此，污水處理廠傳統的生化處理工藝具有一定的除磷效果，但是生化除磷效果有限，當廢水中磷的含量較高時，往往生化出水中磷的含量不能達到處理要求，這就需要更有效的除磷方法。
發明內容
本實用新型提出一種廢水深度除磷并回用的裝置，解決了現有技術生化除磷效果有限，當廢水中磷的含量較高時，生化出水中磷的含量不能達到處理要求的問題。
本實用新型的技術方案是這樣實現的：

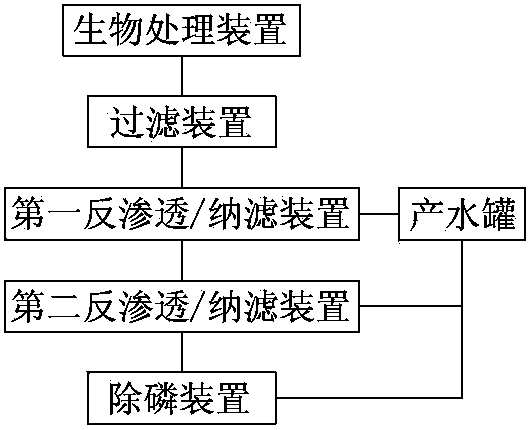

一種廢水深度除磷并回用的裝置，包括：
生物處理裝置，用于對廢水進行生化處理，降解廢水中的大部分有機污染物;
過濾裝置，用于過濾所述生物處理裝置排出的水，與所述生物處理裝置連接;
第一反滲透/納濾裝置，用于去除所述過濾裝置排出的水中所含的大部分無機鹽以獲取產水，與所述過濾裝置連接;
第二反滲透/納濾裝置，用于進一步降低所述第一反滲透/納濾裝置排出的濃水中的無機鹽以獲取產水，與所述第一反滲透/納濾裝置連接;
除磷裝置，用于去除第二反滲透/納濾裝置排出的濃水中所含的總磷以獲取上清液，與所述第二反滲透/納濾裝置連接;
產水罐，用于收集所述第一反滲透/納濾裝置的產水、所述第二反滲透/納濾裝置的產水和所述除磷裝置的上清液，與所述第一反滲透/納濾裝置、所述第二反滲透/納濾裝置和所述除磷裝置連接。
進一步地，所述生物處理裝置為A/O裝置、A2/O裝置或生物濾池裝置中的一種。
進一步地，所述生物處理裝置為MBR裝置，所述MBR裝置包括若干MBR膜，所述MBR膜為微濾膜、超濾膜或納濾膜中的一種。
進一步地，所述MBR裝置為浸沒式MBR裝置或分置式MBR裝置。
進一步地，所述MBR膜為平板膜、中空纖維膜、管式膜或卷式膜中的一種。
進一步地，所述過濾裝置為砂濾裝置、多介質過濾裝置或活性炭過濾裝置中的一種或多種。
進一步地，所述過濾裝置為超濾裝置，所述超濾裝置包括若干超濾膜，所述超濾膜為平板膜、中空纖維膜、管式膜或卷式膜中的一種。
進一步地，所述第一反滲透/納濾裝置和/或第二反滲透/納濾裝置為一級多段反滲透/納濾裝置或多級多段反滲透/納濾裝置。
進一步地，所述除磷裝置為化學除磷裝置或物理除磷裝置。
本實用新型的有益效果為：
1. 本實用新型所述的廢水深度除磷并回用的裝置，將物理/化學除磷方法與膜法相結合，出水濁度低;并且，不會因未徹底沉淀的磷酸鹽造成的出水磷不達標的現象，整體工藝除磷徹底、成熟、設計合理，同時本實用新型所述的廢水深度除磷并回用的裝置耐沖擊負荷能力較強。
2. 本實用新型所述的廢水深度除磷并回用的裝置，得到的磷酸鹽固體廢物可作為肥料再利用，整個過程中無濃水排放，達到了廢水零排放的目的。
3. 本實用新型所述的廢水深度除磷并回用的裝置，除磷效果徹底，出水可回用，尤其可作為景觀水等，不會產生藻類大量繁殖以影響水生生物的現象。
