申請日2013.10.30

　　公開(公告)日2014.05.28

　　IPC分類號C02F1/44

　　摘要

　　本實用新型公開了一種原廢水共用容器，包括一容器殼體，該容器殼體具有一內底面及一環形內壁面，該內底面與該環形內壁面形成一容納空間，該容納空間具有一容納深度;在所述內底面上設有一通廢水孔和一進水管孔;在所述進水管孔上連接一水管，該水管在容器殼體內的高度小于所述容納深度。優選地，該廢水共用容器還可包括一緩沖板，該緩沖板臨近于通廢水孔上方。本實用新型可以兼具使用方便且節省空間、降低成本及可維持正常的使用壽命等優點和功效，且結構簡單耐用。

　　權利要求書

　　1.一種原廢水共用容器，其特征在于，包括一容器殼體，該容器殼體具有 一內底面及一環形內壁面，該內底面與該環形內壁面形成一容納空間，該容納 空間具有一容納深度;

　　在所述內底面上設有一通廢水孔和一進水管孔;

　　在所述進水管孔上連接一水管，該水管在容器殼體內的高度小于所述容納 深度。

　　2.如權利要求1所述的原廢水共用容器，其特征在于，所述水管為直管。

　　3.如權利要求2所述的原廢水共用容器，其特征在于，所述直管可拆卸連 接于該進水管孔上。

　　4.如權利要求3所述的原廢水共用容器，其特征在于，所述直管在容器殼 體內的高度為所述容納深度的30%-80%。

　　5.如權利要求1-4任一項所述的原廢水共用容器，其特征在于，還包括一 緩沖板，該緩沖板臨近于通廢水孔上方。

　　6.如權利要求5所述的原廢水共用容器，其特征在于，所述緩沖板的形狀 為弧形或梯形。

　　說明書

　　一種原廢水共用容器

　　技術領域

　　本實用新型涉及一種容器，具體涉及一種原廢水共用容器。

　　背景技術

　　現有技術中，剛開始通常原水和廢水是分別裝在獨立的容器中，用一逆滲 透裝置抽取原水，然后通過逆滲透裝置后排出廢水至廢水容器中，廢水不重復 使用，造成了大量的水資源浪費。另外，使用兩種容器，則需要兩種作業程序， 在使用上較為不便且占空間。

　　后來為了減少水資源浪費，將原水和廢水直接共用一個容器中，逆滲透裝 置抽取原水，然后通過滲透裝置后排出至原廢水共用容器中，但是排入的廢水 具有較高的雜質濃度，雜質容易吸附于該逆滲透裝置的過濾膜膜面上或膜孔中， 造成膜孔的阻塞或結垢，導致濾速及處理量大幅下降，使得過濾膜常需要清洗 或更換，不但耗費時間，且容易損壞，具有增加使用成本及降低使用壽命等缺 點。

　　實用新型內容

　　為解決上述技術問題，本實用新型的目的在于提出一種原廢水共用容器， 其兼具使用方便且節省空間、降低成本及可維持正常的使用壽命等優點和功效， 且結構簡單耐用。

　　所采用的技術方案為：

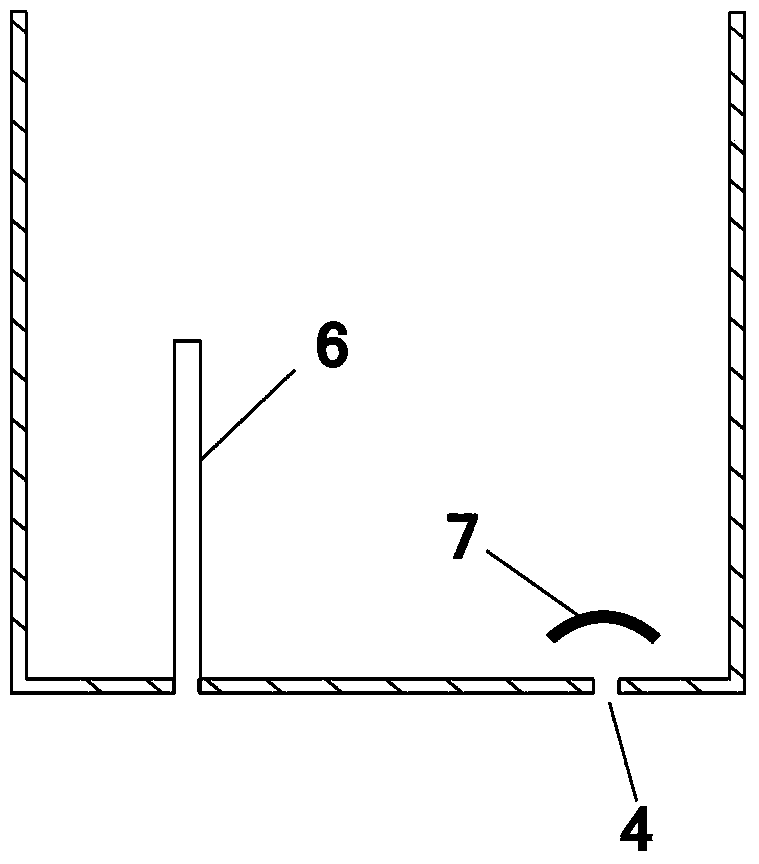

　　一種原廢水共用容器，其特征在于，包括一容器殼體，該容器殼體具有一 內底面及一環形內壁面，該內底面與該環形內壁面形成一容納空間，該容納空 間具有一容納深度;

　　在所述內底面上設有一通廢水孔和一進水管孔;

　　在所述進水管孔上連接一水管，該水管在容器殼體內的高度小于所述容納 深度。

　　進一步優選的方案為，所述水管為直管。

　　再進一步優選的方案為，所述直管可拆卸連接于該進水管孔上。

　　再進一步優選的方案為，所述直管在容器殼體內的高度為所述容納深度的 30%-80%。

　　上述所有的方案中，該原廢水共用容器還可包括一緩沖板，該緩沖板臨近 于通廢水孔上方。

　　然后可進一步優選地，所述緩沖板的形狀為弧形或梯形。

　　本實用新型通過加入一個低于容器容納深度、且與進水管孔連接的水管， 從而使本實用新型可以兼具使用方便且節省空間、降低成本及可維持正常的使 用壽命等優點和功效，且結構簡單耐用。

　　在以下部分，將結合附圖對本實用新型的結構、優選方案、工作過程、所 具備的優點等進行詳細的闡述
