申請日2010.06.13
公開(公告)日2011.02.16
IPC分類號B01D35/027
摘要
本實用新型公開了一種用于集水井的污水處理裝置，包括污水進水系統、污水處理系統和清水出水系統，所述污水進水系統包括進水泵，所述進水泵的外圍包設有網格框，網格框的頂部高出水面;所述進水泵的出水管路分為污水進水管路和回水管路，回水管路的出水口設于網格框上方或網格框內;所述回水管路上設有回流水閥，所述污水進水管路上設有進水閥。本實用新型適用于集水井的污水處理裝置，適于處理廣大農村地區的分散型的生活污水。
摘要附圖
權利要求書

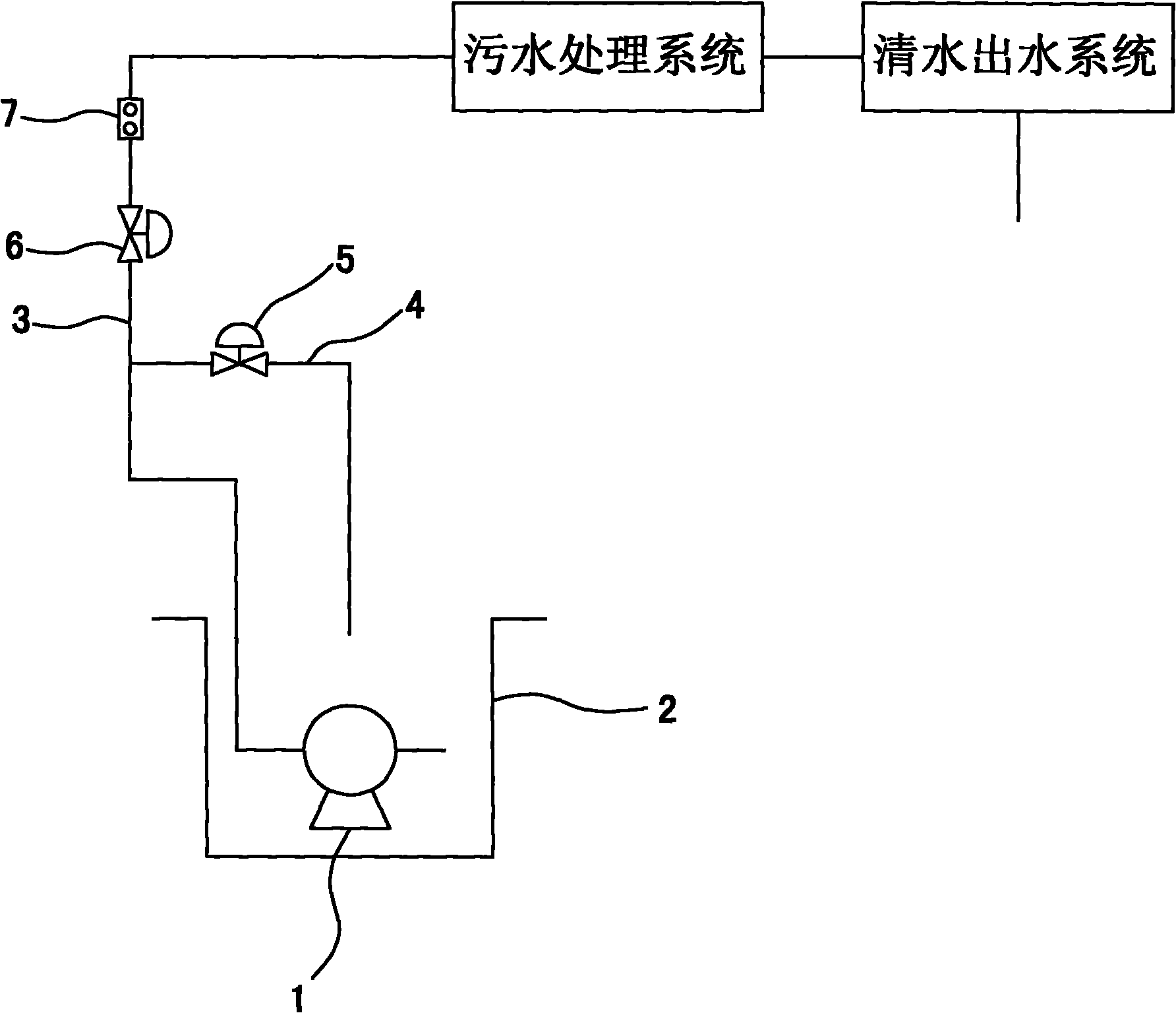

1.一種用于集水井的污水處理裝置，包括污水進水系統、污水處理系統和清水出水系統，所述污水進水系統包括進水泵(1)，其特征在于：所述進水泵的外圍包設有網格框(2)，網格框的頂部高出水面;所述進水泵的出水管路分為污水進水管路(3)和回水管路(4)，回水管路的出水口設于網格框上方或網格框內;所述回水管路上設有回流水閥(5)，所述污水進水管路上設有進水閥(6)。
2.根據權利要求1所述的用于集水井的污水處理裝置，其特征在于：所述污水進水管路上設有流量計(7)。
3.根據權利要求1所述的用于集水井的污水處理裝置，其特征在于：所述回水管路內的水流量是污水進水管路內的水流量的4～10倍。
說明書
一種用于集水井的污水處理裝置
技術領域
本實用新型涉及一種污水處理裝置，具體涉及一種用于含有較多懸浮物的集水井的污水處理裝置。
背景技術
目前，污水處理工藝及裝置在各方面(如工業廢水、城鎮污水等)得到了廣泛應用�，F(xiàn)有的污水處理裝置主要包括污水進水系統、污水處理系統和清水出水系統。對于工業廢水和城鎮污水而言，通常是設置專門的污水收集管網，將污水集中收集起來后一并處理，因而可以在污水進水系統的進水泵之前設置前道阻隔部件，如格柵等，以除去可能堵塞進水泵及后續管道閥門的較粗大的懸浮物或雜質，從而保證污水處理裝置的穩定正常運行。
對于廣大農村地區，尤其是在農村經濟比較發達的地區，其人口密集，生活污水排放量大，其污水直接排放所造成的水環境質量下降問題日益受到重視和關注。然而，對于廣大農村地區的生活污水而言，由于農村廢水相對比較分散，沒有專門的污水收集管網，所需處理的生活污水直接來自集水井，而且這部分污水中含有大量的懸浮雜質，因而無法利用現有的格柵裝置來除去較粗大的懸浮物或雜質。此外，一些含有較多懸浮物的中小型企業的工業廢水，若不經過格柵等預除渣設施，就無法從集水井取水。因此，開發一種適用于含有較多懸浮物的集水井的污水處理裝置，用來處理廣大農村地區的分散型的生活污水和無預除渣設施的含較多懸浮物的工業廢水，具有現實的積極意義。
發明內容
本實用新型目的是提供一種用于集水井的污水處理裝置，以用來處理廣大農村地區的生活污水和無預除渣設施的含較多懸浮物的工業廢水。
為達到上述目的，本實用新型采用的技術方案是：一種用于集水井的污水處理裝置，包括污水進水系統、污水處理系統和清水出水系統，所述污水進水系統包括進水泵，所述進水泵的外圍包設有網格框，網格框的頂部高出水面;所述進水泵的出水管路分為污水進水管路和回水管路，回水管路的出水口設于網格框上方或網格框內;所述回水管路上設有回流水閥，所述污水進水管路上設有進水閥。
上文中，所述污水處理系統和清水出水系統都是現有技術，可采用現有的工藝及裝置。所述網格框包圍設于進水泵的外圍，其頂部高出水面，因而污水在進入進水泵之前必先通過網格框初步過濾，以除去較粗大的懸浮物或雜質，防止了進水泵及后續管道閥門的堵塞。而對于網格框而言，其格柵的大小根據實際情況確定，由于其周圍懸浮物以及長期運行網格框外圍生長的生物膜等因素，容易將部分網孔堵塞，導致由集水井進入網格框內的污水量小于泵的抽吸量，泵因缺水而無法工作，因此需要定期清渣，對此，本實用新型將進水泵的出水管路分為污水進水管路和回水管路，利用回水管路出來的水直接連續沖刷網格框，保證網格框和進水泵持續正常工作。而回水管路和污水進水管路內的水流量比是通過各自的閥門來調節的。
上述技術方案中，所述污水進水管路上設有流量計。這是為了計量進入污水處理系統的污水流量。
優選的技術方案，所述回水管路內的水流量是污水進水管路內的水流量的4～10倍。
本實用新型的工作原理是：將進水泵置于網格框中，利用網格框?qū)腋∥飻r截于框外，為了保證進水泵能連續穩定進水，將污水實際進水流量設計成大于污水處理系統的實際所需進水流量，使一部分污水進入反應系統中，另一部分直接回流至集水井中;回流污水通過沖擊式流入網格框中，沖擊網格框周圍，沖刷網格框內堵塞的懸浮物和網格框內生成的生物膜，對網格框起自凈作用，同時，水流由框中心向外推流，可將網格框外大部分懸浮物都推流至離網格框一定的區域，減少對網格框的污染，從而保證泵工作所需流量，可以避免泵缺水現象發生;從而保證污水進水系統及整個污水處理裝置的連續穩定工作。
此外，還可根據后續污水處理工藝，調節污水預曝氣的量，若需要增加污水中溶解氧濃度，可以增加回流水水位差，即提高回水管路出水口的高度，使得污水在跌落入網格框內的過程中與空氣充分接觸，增加溶解氧;若后續為厭氧污水處理單元，可直接將回水管路的出水口伸入網格框的水面以下，減少與空氣接觸，降低水體中溶解氧濃度。
由于上述技術方案運用，本實用新型與現有技術相比具有的優點是：
1、本實用新型在進水泵的外圍設置了網格框，污水在進入進水泵之前必先通過網格框進行初步過濾，以除去較粗大的懸浮物或雜質，防止了進水泵及后續管道閥門的堵塞，保證網格框和進水泵持續正常工作;由于網格框的大小及形狀可以根據集水井的形狀進行設計及調整，因而適用于集水井的污水處理裝置，適于處理廣大農村地區的分散型的生活污水和無預除渣設施的含較多懸浮物的工業廢水。
2、本實用新型將進水泵的出水管路分為污水進水管路和回水管路，利用回水管路出來的水直接連續沖刷網格框，解決了網格框易于堵塞的問題，避免了進水泵發生缺水現象，從而保證了污水進水系統及整個污水處理裝置的連續穩定工作。
3、本實用新型的污水處理裝置投資省、運行費用低，對于分散型農村生活污水和無預除渣設施的含較多懸浮物的工業廢水具有良好的應用價值。
4、本實用新型可以通過調整回水管路的回流水閥和污水進水管路的進水閥來調節回流管路的水流量，調節回流水的沖渣力度，適應集水井水位變化。
