申請日2010.06.12

　　公開(公告)日2011.02.02

　　IPC分類號C02F9/04; C02F1/40; C02F1/24

　　摘要

　　一種油田采出污水聚結浮沉處理裝置，由罐體、進水段A、聚結氣浮段B、加藥混合反應段C和氣浮沉降除渣段D組成，罐體設為矩形體，罐頂密閉，從罐體的左至右邊逐序設為進水段、聚結氣浮段、加藥混合反應段和氣浮沉降除渣段;進水段通過進水段的左布液墻與聚結氣浮段相連通;聚結氣浮段處理后的污水通過水泵與加藥混合段的管道混合器連通，再進入隔板反應器，處理后的污水由氣浮沉降除渣段的進水管與氣浮沉降段相連通，處理后的污水經氣浮沉降除渣段的溢流堰進入污水儲存腔，再經出水閥進入污水回注系統。結構簡單、操作方便、處理效率高。

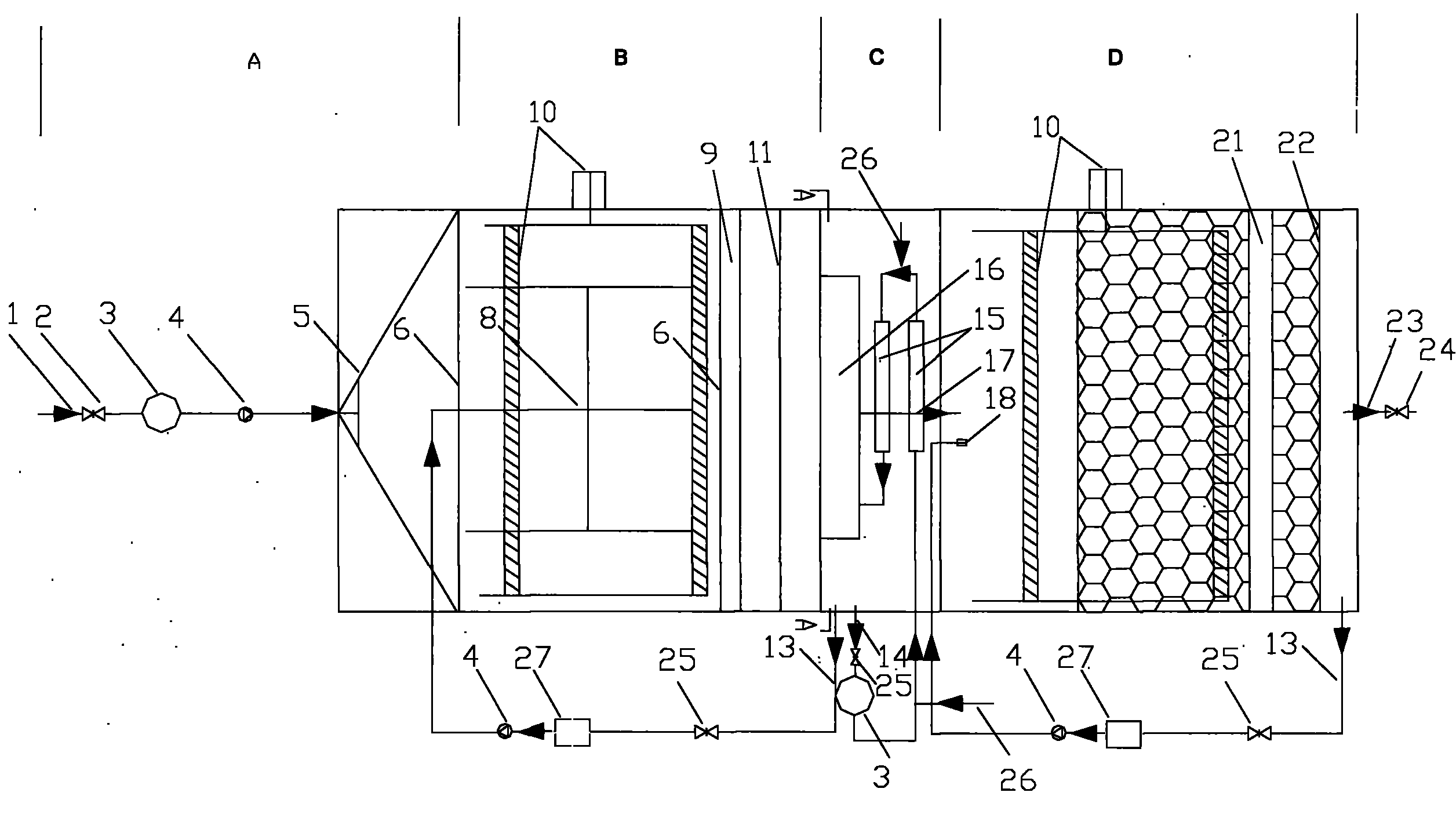

　　摘要附圖



　　權利要求書

　　1.一種油田采出污水聚結浮沉處理裝置，由罐體、進水段A、聚結氣浮段B、加藥混合反應段C和氣浮沉降除渣段D組成，其特征在于罐體設為矩形體，罐頂密閉，從罐體的左至右邊逐序設為進水段、聚結氣浮段、加藥混合反應段和氣浮沉降除渣段;進水段通過進水段的布液墻與聚結氣浮段相連通;聚結氣浮段處理后的污水通過水泵與加藥混合反應段的管道混合器連通，再進入隔板反應器，處理斤的污水由氣浮沉降段的進水管與氣浮沉降段相連通，處理后的污水經氣浮沉降段的溢流堰進入污水儲存腔，再經出水閥進入污水回注系統。

　　2.根據權利要求1所述的一種油田采出污水聚結浮沉處理裝置，其特征在于進水段由逐序相連的進水管、進水閥、提升泵、電子流量計、錐形緩沖斗和左布液墻組成，錐形緩沖斗火口與罐體左端下部的開口處邊沿焊接一體，大口處設有均勻布滿小孔的左布液墻。

　　3.根據權利要求1所述的一種油田采出污水聚結浮沉處理裝置，其特征在于聚結氣浮段由設在下部的聚結填料，中部的穿孔布?xì)夤埽�上部的刮渣機，右布液墻及上部的收油槽，右布液墻右邊的溢流板，溢流板右邊罐體表面的液位顯示器，聚結填料區罐體下部側面上的排泥閥和與聚結氣浮段出水管連通的提升泵組成。

　　4.根據權利要求1所述的一種油田采出污水聚結浮沉處理裝置，其特征在于加藥混合反應段的左隔板的下端在罐體底上部拐90°與右隔板焊接一體，在左隔板內側設有隔板反應器，在隔板反應器與右隔板之間的腔體底中部設有兩個管道混合器相串聯，管道混合器首端通過提升泵與聚結氣浮段連通，末端與隔板反應器連通，隔板反應器通過氣浮沉降除渣段進水管與氣浮沉降除渣段連通，在提升泵與管道混合器的連通管和兩個管道混合器之間的連通管上均設有加藥管。

　　5.根據權利要求1所述的一種油田采出污水聚結浮沉處理裝置，其特征在于氣浮沉降段中部設有一排從右上向左下斜角為60°的斜管組，斜管組的前后兩側與罐體密閉一體，在斜管組上端內側上部設有一個收渣槽，在收渣槽右側設有一個溢流堰，溢流堰下端與斜管組上端外沿焊接一體形成氣浮沉降腔和污水儲存腔;在氣浮沉降腔上部設有刮渣機，底部設有排泥閥，在污水儲存腔右側面中下部設有出水閥;在下底部設有溶氣水回流管，在溶氣水回流管上逐序設有回流閥、溶氣泵、電子流量計和溶氣水釋放器;溶氣水釋放器設在氣浮沉降除渣段左隔板的下中部。

　　說明書

　　油田采出污水聚結浮沉處理裝置

　　一技術領域

　　本實用新型涉及將聚結、氣浮、混凝、斜管沉降工藝集于一體的油田采出污水凈化裝置，具體地說就是聚結氣浮除油與氣浮沉降除渣技術集成一體的油田采出污水聚結浮沉處理裝置，適用于油田生產開發過程中采出污水的凈化處理。

　　二背景技術

　　油田采出水的處理是注水開發的關鍵，目前國內油田的采出水處理工藝主要有重力沉降、壓力沉降、浮選、旋流和水質改性等污水回注處理技術。基本滿足了中高滲透油田注水開發的需要。近幾年，隨著三次采油的深入，采出水中表面活性劑等化學劑含量增多，導致含驅油劑采出水的性質較常規水驅采出水更加復雜;稠油開采采出水中混入瀝青質、膠質及石油環烷酸含量普遍較高，增大了油水界面膜黏度，形成穩定的o/w乳狀液，常規工藝設備處理效果差;而且常規工藝流程的罐體體積龐大，占地面積大，設備分離效率低，水力停留時間較長。因此常規采出水處理工藝已經不能滿足日益復雜的污水水質，導致采出水回注處理成本增高，注水水質達標率較低。

　　三發明內容

　　本實用新型的目的是提供一種油田采出污水聚結浮沉處理裝置，解決油田采出污水回注處理凈化技術存在的問題，提供一種“聚結氣浮除油+氣浮沉降除渣”兩段式處理工藝結合處理采出污水的裝置。這種裝置可以有效去除并回收采出污水中的原油，同時對采出污水中的機雜有很好的去除作用，在達到凈化效果的同時具備水力停留時間短，效率高，占地小，處理成本低，有效回收原油等優點。

　　本實用新型的技術方案是通過以下方式實現的：本實用新型包括罐體、進水段A、聚結氣浮段B、加藥混合反應段C和氣浮沉降除渣段D組成，其特征在于罐體設為矩形體，罐頂密閉，從罐體的左至右邊逐序設為進水段、聚結氣浮段、加藥混合反應段和氣浮沉降除渣段;進水段通過進水段的左布液墻與聚結氣浮段相連通;聚結氣浮段處理后的污水通過水泵與加藥混合段的管道混合器連通，再進入隔板反應器，處理后的污水由氣浮沉降除渣段的進水管與氣浮沉降除渣段相連通，處理后的污水經氣浮沉降除渣段的溢流板進入污水儲存腔，再經出水閥進入污水儲罐。

　　進水段由逐序相連的進水管、進水閥、提升泵、電子流量計、錐形緩沖斗和左布液墻組成，錐形緩沖斗大口與罐體左端下部的開口處邊沿焊接一體，大口處設有均勻布滿小孔的左布液墻。

　　聚結氣浮段由設在下部的聚結填料，中部的穿孔布?xì)夤埽�上部的刮渣機，右布液墻及上部的收油槽，右布液墻右邊的溢流板，溢流板右邊罐體表面的液位顯示器，聚結填料區罐體下部側面上的排泥閥和與聚結氣浮反應段出水管連通的提升泵組成。

　　加藥混合反應段的左隔板的下端在罐體底上部拐90°與右隔板焊接一體，在左隔板內側設有隔板反應器，在隔板反應器與右隔板之間的腔體底中部設有兩個管道混合器相串聯，管道混合器首段通過提升泵與聚結氣浮段連通，末端與隔板反應器連通，隔板反應器通過氣浮沉降除渣段進水管與氣浮沉降除渣段連通，在提升泵與管道混合器的連通管和兩個管道混合器之間的連通管上均設有加藥管。

　　氣浮沉降除渣段中部設有一排從右上向左下斜角為60°的斜管組，斜管組的前后兩側與罐體密閉一體，在斜管組上端內側上部設有一個收渣槽，在收渣槽右側設有一個溢流堰，溢流堰下端與斜管組上端外沿焊接一體形成氣浮沉降腔和污水儲存腔;在氣浮沉降腔上部設有刮渣機，底部設有排泥閥，在污水儲存腔右側面中下部設有出水閥;在下底部設有溶氣水回流管，在溶氣水回流管上逐序設有回流閥、氣液混合器、電子流量計和溶氣水釋放器;溶氣水釋放器設在氣浮沉降除渣段左隔板的下中部。

　　與現有技術相比本實用新型的優點是：

　　1、去除效果好，效率高：本實用新型采用結構優化的高效聚結填料與溶氣氣浮工藝集成去除采出污水中的原油;采用溶氣氣浮與斜管沉降工藝集成去除采出污水中的機雜。水質凈化效果好，效率高。

　　2、原油回收利用價值高：本實用新型聚結氣浮除油段采用結構優化的高效聚結填料與溶氣氣浮工藝集成，通過純物理技術去除并回收采出污水中的原油，回收的原油由于沒有摻雜化學助劑其性狀末發生改變，具有較高的回收利用價值。

　　3、藥劑投加量小，處理成本低：本實用新型聚結氣浮除油段采用純物理技術高效去除并回收采出污水中的原油，節省了除油劑等水處理藥劑，處理成本大大降低。

　　4、水力停留時間短：本實用新型在聚結氣浮除油段和氣浮沉降除渣段均采用多種工藝集成處理采出污水，各工藝之間互相補充增強處理作用的發揮，實現了較短停留時間采出污水的有效處理。

　　5、占地面積�。罕緦�(shí)用新型結構緊湊，體積小，占地面積小。

　　6、結構簡單，操作方便：本實用新型結構簡單，加工安裝方便，操作可實現自動化。
