申請日2010.06.10
公開(公告)日2012.09.19
IPC分類號C02F103/18; C02F1/463
摘要
本發明公開了一種電絮凝回收處理脫硫廢水的方法和裝置，脫硫廢水經收集進入電絮凝反應器，然后進行固液分離，分離后的澄清出水回用于電廠的沖灰渣系統或直接排放，泥渣輸送到污泥處理系統進行脫水，污泥處理系統的出水回流至進水系統。與現有技術相比，本發明采用電絮凝技術取代復雜的化學法回收處理脫硫廢水，能有效去除廢水中的污染物，對重金屬的處理率可達95%～99%，對氯的處理率可達80%以上，COD、氨氮等去除率可達90%以上，并大大縮短了處理時間，提高了處理效率，節省了投資費用;而且，該電絮凝處理裝置體積小、占地特別少;無需外加絮凝劑;環保性能好;成本低。

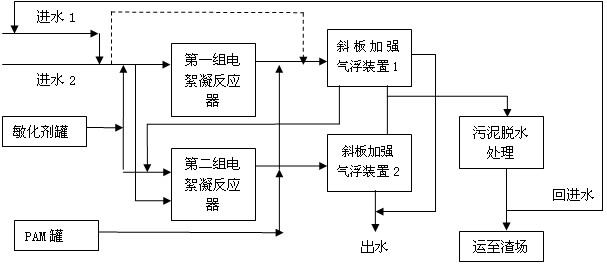

摘要附圖
權利要求書
1.一種電絮凝回收處理脫硫廢水的方法，其特征在于：脫硫廢水經收集進入電絮凝反應器，去除對電廠灰渣系統產生影響的腐蝕性成分，使水中的COD、氟離子濃度、重金屬雜質達到《污水綜合排放標準》中規定的第一類污染物最高允許排放濃度的要求，氯離子濃度滿足回用系統材料的防腐要求，然后進行固液分離，分離后的澄清出水回用于電廠的沖灰渣系統，泥渣輸送到污泥處理系統進行脫水，污泥處理系統的出水回流至進水系統;通過藥劑添加系統向電絮凝反應器中添加敏化劑，并向固液分離系統中添加聚丙烯酰胺;電絮凝反應器為管式結構的單極式高頻脈沖電絮凝反應器，其陽極材料為鐵或鋁;單極式高頻脈沖電絮凝反應器處理脫硫廢水的工藝參數為：脈沖頻率0.15～0.2kHz、電流密度14～17mA/cm2、電解時間30～60min。
2.按照權利要求1所述電絮凝回收處理脫硫廢水的方法，其特征在于：敏化劑的添加量為0.2公斤/噸水;聚丙烯酰胺的添加量為2PPM。
3.按照權利要求1所述電絮凝回收處理脫硫廢水的方法，其特征在于：電絮凝反應器運行時的PH值控制在4-9;工作壓力為0.1-0.6Mpa;工作水溫5-25℃。
4.按照權利要求1所述電絮凝回收處理脫硫廢水的方法，其特征在于：固液分離采用斜板加強氣浮裝置，氣水比為10～12∶1，分離區表面負荷5.4～15m3/(h.m2)。
5.采用權利要求1-4中任一項所述方法回收處理脫硫廢水的裝置，其特征在于：包括進水系統、電絮凝反應系統、固液分離系統、污泥處理系統和敏化劑添加裝置與聚丙烯酰胺添加裝置組成的藥劑添加系統，電絮凝反應系統包括控制系統和電絮凝反應器兩個部分，進水系統、電絮凝反應系統、固液分離系統和污泥處理系統依次相連接，敏化劑添加裝置與電絮凝反應器相連接，聚丙烯酰胺添加裝置與固液分離系統相連接，污泥處理系統經回流管與進水系統連接。
6.按照權利要求5所述電絮凝回收處理脫硫廢水的裝置，其特征在于：敏化劑添加裝置通過螺桿泵、管道、管道混合器與電絮凝反應器連接。
7.按照權利要求5所述電絮凝回收處理脫硫廢水的裝置，其特征在于：電絮凝反應系統采用一級、兩級或多級，兩級或多級電絮凝反應系統之間同時采用串聯、并聯兩種方式連接。
8.按照權利要求7所述電絮凝回收處理脫硫廢水的裝置，其特征在于：電絮凝反應系統還包括一級惰性電極電絮凝反應器，其陽極材料為惰性材質。
9.按照權利要求5所述電絮凝回收處理脫硫廢水的裝置，其特征在于：固液分離系統由斜板加強氣浮裝置組成，其排放口后設有在線檢測儀表。
10.按照權利要求5所述電絮凝回收處理脫硫廢水的裝置，其特征在于：控制系統由計算機、可編程控制器PLC及其執行機構和檢測儀表組成。
11.按照權利要求9或10所述電絮凝回收處理脫硫廢水的裝置，其特征在于：檢測儀表包括進水壓力計、流量計和出水COD檢測裝置。
說明書
電絮凝回收處理脫硫廢水的方法和裝置
技術領域
技術領域：本發明涉及一種電絮凝回收處理脫硫廢水的方法和裝置，屬于廢水處理技術領域。
背景技術
煙氣脫硫是目前世界上唯一大規模商業化應用的脫硫方式，是控制二氧化硫污染的主要技術手段。石灰石—石膏法是目前使用最廣泛的一種煙氣脫硫法，它能高效脫除煙氣中的二氧化硫。鍋爐煙氣濕法脫硫(石灰石/石膏法)過程產生的廢水主要來自石膏脫水和清洗系統。廢水中含有的雜質主要包括懸浮物、過飽和的亞硫酸鹽、硫酸鹽以及重金屬，其中很多是國家環保標準中要求嚴格控制的第一類污染物。脫硫廢水中的各種重金屬離子對環境有很強的污染性，其水質比較特殊，處理難度較大。
脫硫廢水的特點為：①pH較低(隨FGD流程不同有差異，一般為1～6.5);②懸浮物含量很高(石膏顆粒、Si02、Al和Fe的氫氧化物)，可達幾萬mg/L;③氟化物、COD和重金屬超標，其中包括我國嚴格控制排放的第一類污染物如Hg、As、Pb等;④含鹽量極高，含有大量的Cl-、SO42-和SO32-等離子，其中Cl-的濃度達到10000～20000mg/L，遠高于標準海水的Cl-濃度。因此脫硫廢水的處理必須綜合考慮如下指標的去除效率和程度：①pH值;②懸浮物固體成分及含量;③石膏過飽和度;④重金屬含量。
對于濕法煙氣脫硫技術，一般應控制氯離子含量小于20000mg/L。脫硫廢液呈酸性(通常pH4～6)，懸浮物質量分?jǐn)?shù)為9000～12700mg/L，一般含汞、鉛、鎳、鋅等重金屬以及砷、氟等非金屬污染物。脫硫廢水為弱酸性，故此時許多重金屬離子仍有良好的溶解性。所以，脫硫廢水的處理主要是以化學、機械方法分離重金屬和其它可沉淀的物質，如氟化物、亞硫酸鹽和硫酸鹽。
國內外常見的脫硫廢水處理方式主要有：
(1)水力除灰：該方法是脫硫廢水不經處理，直接進入水力除灰系統，脫硫廢水中的重金屬或酸性物質與灰中的CaO反應生成固體而得到去除，從而達到以廢治廢的目的。但該方案不適用于氣力除灰系統的電廠，而目前國內電廠基本不使用水力除灰系統。另外采用該方案會對除灰設備及管道造成腐蝕。
(2)蒸發：通過蒸發及干燥裝置可以使脫硫廢水分離為高品質的水(蒸汽)和固體廢物，有利于水的重復利用，便于實現全廠廢水的零排放。但該方法的缺點是投資很高，在國內還沒有投運的先例。
(3)單獨設置化學水處理系統：該方案設置一套完整的化學水處理系統，通過氧化、中和、沉淀、凝聚等方法去除脫硫廢水中的污染物。國內的杭州半山電廠、北京熱電廠等多數電廠均采用該方案，該方案的問題是從目前的運行效果來看，基本上都達不到排放標準，在以后的環境治理中是非常大的遺留問題。
目前國內電廠脫硫廢水的實際情況為：
(1)濕法脫硫廢水的主要特征是呈現弱酸性，pH值低于5.7;懸浮物高，但顆粒細小，主要成分為粉塵和脫硫產物(CaSO4和CaSO3);
(2)含有可溶性的氯化物和氟化物、硝酸鹽等;還有Hg、Pb、Ni、As、Cd、Cr等重金屬離子。
由此國內現行的典型脫硫除塵廢水處理技術是基于如上廢水的排放性質，采用物化法針對不同種類的污染物，分別創造合宜的理化反應條件，使之予以徹底去除�，F(xiàn)行脫硫廢水的處理步驟為：
(1)廢水中和
反應池由3個隔槽組成，每個隔槽充滿后自流進入下個隔槽，在脫硫廢水進入第1隔槽的同時加入一定量的石灰漿液，通過不斷攪拌，其pH值可從5.5左右升至9.0以上。
(2)重金屬沉淀
Ca(OH)2的加入不但升高了廢水的pH值，而且使Fe3+、Zn2+、Cu2+、Ni2+、Cr3+等重金屬離子生成氫氧化物沉淀。一般情況下3價重金屬離子比2價離子更容易沉淀，當pH值達到9.0～9.5時，大多數重金屬離子均形成了難溶氫氧化物。同時石灰漿液中的Ca2+還能與廢水中的部分F-反應，生成難溶的CaF2;與As3+絡合生成Ca(AsO.3)2等難溶物質。此時Pb2+、Hg2+仍以離子形態留在廢水中，所以在第2隔槽中加入有機硫化物(TMT—15)，使其與Pb2+、Hg2+反應形成難溶的硫化物沉積下來。
(3)絮凝反應
經前2步化學沉淀反應后，廢水中還含有許多細小而分散的顆粒和膠體物質，所以在第3隔槽中加入一定比例的絮凝劑FeClSO4，使它們凝聚成大顆粒而沉積下來，在廢水反應池的出口加入陽離子高分子聚合電解質作為助凝劑，來降低顆粒的表面張力，強化顆粒的長大過程，進一步促進氫氧化物和硫化物的沉淀，使細小的絮凝物慢慢變成更大、更容易沉積的絮狀物，同時脫硫廢水中的懸浮物也沉降下來。
(4)濃縮/澄清
絮凝后的廢水從反應池溢流進入裝有攪拌器的澄清/濃縮池中，絮凝物沉積在底部并通過重力濃縮成污泥，上部則為凈水。大部分污泥經污泥泵排到灰漿池，小部分污泥作為接觸污泥返回廢水反應池，提供沉淀所需的晶核。上部凈水通過澄清/濃縮池周邊的溢流口自流到凈水箱，凈水箱設置了監測凈水pH值和懸浮物的在線監測儀表，如果pH和懸浮物達到排水設計標準則通過凈水泵外排，否則將其送回廢水反應池繼續處理，直到合格為止。
電廠產生的脫硫廢水量并不多(一般約10-40噸/小時)，但其組分復雜，處理難度大，運行費用高。目前國內電廠實際運行情況是大部分處理后的水質達不到國家排放標準，或者干脆脫硫廢水設備不投運而是采用其它的變相手段把這部分廢水轉移出去，給環境帶來新的二次污染。如果按照傳統的徹底處理辦法，國內外基本是濃縮+蒸發+結晶的處理方式，這樣投資約5000-8000萬元。
除上述介紹的脫硫廢水處理方法外，國內也有一些專利技術，有工藝改進的，有設備改進的，有濃縮蒸發結晶工藝，還有采用爐膛燃燒方法的。例如，美國一些電廠利用電除塵器與空氣加熱器之間的煙道間隙，加熱蒸發脫硫廢水，廢水蒸發成水蒸汽進入煙道，固體顆粒物被電除塵器去除，該方案存在的問題是廢水蒸發增加了煙氣的濕度或HCl量，會對電除塵器造成低溫腐蝕，另外脫硫廢水的量過多可能會影響電除塵器的效率，該方案在國內還無投運的先例。濃縮蒸發結晶技術是借鑒了GE能源公司在其它系統的廢水處理及物料回收設備系統方法，其投資很高，20噸/小時的脫硫廢水設備投資約需要1億元人民幣，到目前為止還沒有同類工程的運行實例。
發明內容
本發明的目的在于：提供一種電絮凝回收處理脫硫廢水的方法和裝置。本發明將脫硫廢水處理到適合電廠灰渣系統回用的水質，其處理過程主要是去除可能對灰渣系統產生影響的腐蝕性，投資較小，實用性強，具有廣泛的推廣使用價值。
本發明是這樣實現的：一種電絮凝回收處理脫硫廢水的方法：脫硫廢水經收集進入電絮凝反應器，然后進行固液分離，分離后的澄清出水回用于電廠的沖灰渣系統或直接排放，泥渣輸送到污泥處理系統進行脫水，污泥處理系統的出水回流至進水系統。
前述方法最好再通過藥劑添加系統向電絮凝反應器中添加敏化劑，并向固液分離系統中添加聚丙烯酰胺(PAM)。
敏化劑的添加量為0.2公斤/噸水;聚丙烯酰胺的添加量為2PPM。所述敏化劑是由多種無毒無害的礦物質(如改性氧化鋁等)根據廢水的性質配制而成，本發明所用敏化劑即水處理領域常用的敏化劑，均為外購產品。在高頻電場的作用下，敏化劑中的礦物質吸收微粒能量帶有極性并處于激發態;處于激發態的小微粒可以誘發一些無極性或弱極性的物質發生氧化反應，從而起到在電絮凝電場的作用下去除污染物的目的。PAM可提高水中絮體的聚合度，使原本分散的絮體結合成大塊的絮體，有利于固液分離系統的污泥分離。
前述電絮凝反應器運行時的PH值控制在4-9;工作壓力為0.1-0.6Mpa;工作水溫5-25℃。
前述電絮凝反應器由金屬合金材料制成;主要由電源和電絮凝管組成。所述電源優選采用高頻電源(即高、低壓脈沖和高、低壓高頻自適應智能電源)。
前述電絮凝反應器優選采用管式結構的單極式高頻脈沖電絮凝反應器;其陽極材料為鐵或鋁。
單極式高頻脈沖電絮凝反應器處理脫硫廢水的工藝參數優選為：脈沖頻率0.15～0.2kHz、電流密度14～17mA/cm2、 電解時間30～60min。
所述固液分離采用斜板加強氣浮裝置，氣水比為10～12∶1，分離區表面負荷5.4～15m3/(h.m2)。斜板加強氣浮裝置可為絮體提供大的表面負荷，氣浮機釋放的微小氣泡與絮粒結合后，提高了絮體的上升速度，可實現絮體快速分離。
采用前述方法回收處理脫硫廢水的裝置，包括進水系統、電絮凝反應系統、固液分離系統和污泥處理系統，電絮凝反應系統包括控制系統和電絮凝反應器兩個部分，進水系統、電絮凝反應系統、固液分離系統和污泥處理系統依次相連接，污泥處理系統經回流管與進水系統連接。
前述裝置還包括敏化劑添加裝置和聚丙烯酰胺(PAM)添加裝置組成的藥劑添加系統，敏化劑添加裝置與電絮凝反應器相連接，PAM添加裝置與固液分離系統相連接。
所述敏化劑添加裝置通過螺桿泵、管道、管道混合器與電絮凝反應器連接。工作時，將敏化劑通過螺桿泵加入到管道中，經過管道混合器進入電絮凝反應器中。
前述電絮凝反應系統采用一級、兩級或多級，兩級或多級電絮凝反應系統之間同時采用串聯、并聯兩種方式連接。在脫硫廢水的水質發生變化時可以多級串聯使用;若設備需要維修更換，可以啟用備用級，多級也可以交替運行，以延長設備的使用壽命。
前述電絮凝反應系統還包括一級惰性電極電絮凝反應器，其陽極材料為惰性材質。要求脫硫廢水進行回用時，加一級惰性電極電絮凝反應器來除去脫硫廢水中的氯離子。
前述固液分離系統由斜板加強氣浮裝置組成，其排放口后設有在線檢測儀表。斜板加強氣浮裝置可為絮體提供大的表面負荷，氣浮機釋放的微小氣泡與絮粒結合后，提高了絮體的上升速度，實現絮體快速分離。在線檢測儀表實時將測量結果反饋給PLC，如處理指標不合格，系統將顯示“超標”，并及時改變反應器的電參數。
前述控制系統由計算機、可編程控制器(PLC)及其執行機構和檢測儀表組成，使用時可以根據廢水的負荷變化而設定不同的參數，使之達到最佳的處理結果。檢測儀表包括進水壓力計、流量計和出水COD檢測裝置。
電絮凝能有效地去除脫硫廢水中的有機物、重金屬、懸浮顆粒等雜質。在電絮凝反應器中，由計算機控制的發射極釋放出離子和電子;當廢水進入反應室時，會發生電化學反應，從而產生凝聚沉淀。電絮凝反應系統是利用電化學的原理，在電流的作用下溶解可溶性電極，使其成為帶有電荷的離子并釋放出電子;產生的離子與水電離后產生的(OH-)結合，生成有絮凝作用的化合物;另外釋放出的電子還原帶有正電的污染物，從而達到去除液體中污染物的目的。該技術采用電化學原理去除廢水中的雜質，產生易去除的不溶解于水的氧化物和氫氧化物，取代了復雜的化學處理法。
電絮凝是一個復雜的物理化學及電化學過程，一般情況下，電場作用于電極上，產生的離子或釋放的電子在進入水體時產生以下6種基本的物理化學及電化學反應：
1) 氧化：氧化作用可以分為直接氧化和間接氧化，直接氧化即污染物直接在陽極失去電子而發生氧化;間接氧化是利用溶液中的電極電勢較低的陰離子，例如OH-、Cl-在陽極失去電子生成新的較強的氧化劑活性物質Cl2等，利用這些活性物質使污染物失去電子，起氧化分解作用，以降低原液中的BOD5、COD、NH3-N等。
2) 還原：還原作用也分為直接還原和間接還原，直接還原即污染物直接在陰極上得到電子而發生還原作用;間接還原是污染物中的陽離子首先在陰極得到電子，使得電解質中高價或低價金屬陽離子在陰極得到電子直接被還原為低價陽離子生成易于沉淀的金屬氧化物或金屬沉淀。
3) 絮凝：可溶性陽極通以直流電后，陽極失去電子，形成金屬陽離子，與溶液中的OH-生成吸附能力極強的金屬氫氧化物膠體絮凝劑，將廢水中的污染物質吸附共沉而去除。
4) 氣�。寒�(dāng)電壓達到水的分解電壓時，在陰極和陽極上分別析出氫氣和氧氣。氣泡尺寸很小，分散度高，作為載體粘附水中的懸浮固體而上浮，這樣很容易將污染物質去除。電解氣浮既可以去除廢水中的疏水性污染物，也可以去除廢水中的親水性污染物。
5) 電絮凝配合高頻電源還可以發生較強絡合反應或螯合反應，使得一些難以去除的物質以絡合膠體的形式沉淀出來。對于氯離子，可以跟羥基和其他物質形成鹵化復合物絮體。
6) 電絮凝配合高頻電源及敏化劑的使用，可以發生絡合反應和誘導催化氧化反應，使氧化、還原反應進行的更徹底，對溶解性污染物有較高的處理能力，有較寬的處理范圍和更好的處理效果，可使COD、氨氮等去除率高達90%以上。
電絮凝反應處理脫硫廢水的影響因素主要包括可溶性陽極材料、脈沖電源脈沖占空比、脈沖頻率、電流密度、電解時間和廢水濃度等。
傳統電絮凝技術存在著由于電極極化導致電耗升高、處理效率降低的不足。脈沖電絮凝與直流電絮凝相比，脈沖電絮凝技術在處理脫硫廢水中有著明顯的節能優勢。單脈沖和雙脈沖電絮凝都具有明顯的節能效果，與直流電絮凝相比，能耗分別下降了84%和87%，而COD處理效果相當;但雙脈沖與單脈沖電絮凝相比，雙脈沖電極耗材較大，單脈沖電極耗材與直流電絮凝相當。所以，脈沖電絮凝在處理脫硫廢水上具有較好的節能效果，且單脈沖電絮凝的綜合效益更好。
脈沖占空比對重金屬和有機物去除率有明顯的影響，隨占空比的增加對重金屬和有機物去除率增大，但當占空比大于0.4以后對重金屬和有機物去除率變化不大;
脈沖頻率對重金屬和有機物去除率影響不明顯，在0.15～0.2KHz范圍內都有較好的去除效果;
電源電流密度對重金屬和有機物去除率的影響較大，重金屬和有機物去除率 隨電流密度的增大而增加，在電流密度為16.8mA/cm2 時重金屬和有機物去除率可達90%。電流密度大于 16.8mA/cm2以后去除率變化很小，而電流密度越大耗能越大，故選電流密度16.8mA/cm2;
重金屬和有機物去除率隨電解時間的延長而增加，在60min后平均達到97%以上，此后隨時間的延長基本保持不變。
綜上所述，單脈沖電絮凝處理脫硫廢水的最佳工藝參數為：脈沖占空比：0.4;脈沖頻率：0.15kHz;電流密度：16.8mA/cm2;電解時間：60min。
電絮凝產生大量的、具極強氧化性能的羥基自由基和新生態的混凝劑，使廢水中的污染物發生諸如催化氧化、分解、混凝、吸附等作用，能有效去除廢水中的污染物，COD、BOD、NH4-N、大腸桿菌、懸浮物、重金屬等的除去率可達到95%～99%。
電絮凝在一個封閉的空間內進行電化學反應，使得誘導催化、氧化反應、還原反應、絡合反應、溶氣等一次完成，大大縮短了處理時間，提高了處理效率。
另外，電絮凝產生的污泥為惰性化污泥，可以作為無毒物質分類和處理。
電絮凝處理的工藝特點：
(1)具備強氧化-自產氧化劑;
(2)強還原-自產還原劑;
(3)絮凝-自產絮凝劑;
(4)氣浮-自產氣浮超細氣泡;
(5)去除效果：
SS：包括懸浮與膠狀SS去除99%以上;
CL-：氯離子濃度在脫硫廢水中一般是10000-20000ppm，如要回用最大的問題是對回用系統設備產生強腐蝕，而經過電絮凝后氯離子濃度可以降到100-500ppm，防止了對回用系統設備、管道的腐蝕。這種情況下，系統可增加一級惰性電極電絮凝反應器來除去脫硫廢水中的氯離子。由于前級消耗電極絮凝反應器大大降低了廢水中的膠體硅、COD等，可極大地提高后級氯離子的去除效果。
BOD：高BOD濃度廢水強氧化破鍵可作濃縮預處理，以利后續處理，中低濃度廢水可去除85%-99%;
COD：高濃度COD廢水，為電中性不易物化處理，可因強氧化斷化學鍵而破壞電中性進行混凝去除或分解成可生物降解小分子，作預處理;對于中低濃度的廢水，常可一次處理達回用標準;
重金屬：生成氫氧化物膠體去除。
本發明電絮凝回收處理工藝是一種獨特的處理工藝，不是傳統的方法，這種工藝一直沒有被進行專業應用，或者在特定水質條件下發現其使用的優勢。該技術在處理各種污水和脫硫廢水時不僅僅是使用電絮凝一種單一的方式，而是采用多種技術的“有機組合方式”，綜合了“電氧化氣浮、絮凝”;“電解加微泡臭氧”;“電解加亞濾”;“電解加超聲波”;“電解加微波”;“電解加紫外線”等技術，可以使單一的電絮凝法不易處理的污水、廢水快速的分層、分離、絮凝、沉淀，同時也有除臭、脫色、消毒、滅菌、大幅度降低COD、BOD、SS等效果。它采用電化學原理去除廢水中的雜質，產生易去除的不溶解于水的氧化物和氫氧化物。這種方法取代了復雜的化學處理法，減少了或完全免去了對酸、氫氧化物、三氧化鐵、亞硫酸鹽或其他許多試劑的需求和依賴。電絮凝可以中和離子或顆粒上的電荷而使污染物沉淀。電絮凝技術處理廢水的實例表明水中的重金屬如：砷、鎘、鉻、鉛、鎳、鋅、鈣的處理率可達95%～99%，具有足夠活化能的重金屬可沉淀為耐酸氧化物的污泥如NiFe2O4。在敏化劑的作用下，對于氯的處理率也可達80%以上。電絮凝配合高頻電源及敏化劑的使用，可以發生誘導催化氧化反應，使氧化、還原反應進行的更徹底，從而使COD、氨氮等去除率高達90%以上。
這種綜合電絮凝處理技術目前還鮮見報道，尤其是將多種前沿的純物理廢水處理方面的新技術有機組合起來的“綜合處理方式”更是鮮為人知，完全是一個空白點。
本發明高頻電絮凝是在傳統電絮凝技術的基礎上開發的。發明人深入研究了脫硫廢水在各種電場條件下發生的電化學反應和產生的結果后，總結了使用的電源電壓高低、電流密度的大小、電源的形式(如直流、脈沖及頻率的高低)、敏化劑(硅藻精土敏化劑)在不同電場下發生的誘導催化氧化的作用、電極的形狀等后，確定了電絮凝反應器和與其配備的電源系統。高頻電絮凝與傳統電絮凝的區別與特點如下：
(1)改變了傳統電絮凝反應器電極的形式，采用管式結構。管式的幾何形狀可使陰極、陽極間液體與陰陽極獲得最充分的表面接觸，大大縮短了停留時間。一般情況下只需要停留15秒～30秒的時間。在高頻電場的作用下，使有效操作的能耗降低到最小程度，運行費用低于一般的電絮凝技術。
(2)一般電絮凝采用的配套電源為直流電源、脈沖電源、高壓電源。高頻電絮凝采用的是高、低壓脈沖和高、低壓高頻自適應智能電源。這種電源在一定范圍內，可以根據被處理液體負荷(水量和污染物含量)的變化自動調整。這樣不但可以實現對液體中某種污染物或物質有針對性地去除或提取，也使污水處理或水凈化工程完全實現自動化。另外，利用高頻電源電解的方式消除了陽極絮凝過程中的鈍化現象，提高了電解電流效率。高頻電絮凝處理脫硫廢水的優化參數值為：電流密度16.8mA/cm2，脈沖頻率0.15kHz，電解時間60min。
(3)根據處理的要求，可以在電絮凝的過程中加入適量的“敏化劑”。由于高頻同軸電絮凝是在一個完全封閉的空間內完成，所以在高頻電場作用下，敏化劑可以更充分的被“激活”，使得誘導催化氧化反應進行的更徹底，完成一般電絮凝不能完成的處理工作。
(4)電絮凝產生的污泥為惰性化污泥，可以作為無毒物質分類和處理，并且即使在酸性條件下其中的重金屬也不會從污泥中析出。
(5)在特定的反應器中，由于高頻電場中電子和敏化劑的作用，不但破壞了氯化物鹽的對稱醋酸纖維素膜中的分配系數和總擴散參數的平衡關系，也破壞了鹽的水和離子的形成。所以使用高頻電絮凝比一般電絮凝有更強的除鹽的能力。
(6)采用電絮凝反應器和分離裝置分體設計，實現電絮凝設備的標準化，極大提高了電絮凝過程的處理效率，降低了電絮凝處理過程的能耗，噸水處理能耗僅為傳統電絮凝設備的50%～60%，工程建設總投資是一般處理技術的70%，同時極大地簡化了設備的運行維護。
本發明所采用的電絮凝技術處理廢水方式更經濟，節省了投資費用，例如，20噸/小時脫硫廢水進行回收處理投資只需要約500萬元，采用熱法投資高達6000-8000萬元。而且電絮凝處理速度快，不受環境溫度影響;裝置體積小、占地特別少(是傳統方式的1/10甚至更少);不用外加絮凝劑;環保性能好(沒有任何二次污染，沉淀物不含任何化學物質，可以再利用);成本低，一般是傳統處理方式的1/2—1/3。
為了驗證本發明電絮凝處理脫硫廢水的效果，發明人進行了小型試驗：
試驗的最佳運行控制參數:進水COD值為100～150mg/L, 氯離子濃度20000 mg/L，pH值在5-6之間，脈沖頻率0.15kHz、電流密度16.8mA/cm2、 電解時間60min。
試驗結論：經過電絮凝后水中的COD、氟離子濃度、重金屬雜質能夠達到《污水綜合排放標準》中規定的“第一類污染物最高允許排放濃度”的要求，氯離子濃度滿足回用系統材料的防腐要求，不會對回用系統產生腐蝕。
與現有技術相比，本發明采用電絮凝技術取代復雜的化學法回收處理脫硫廢水，能有效去除廢水中的污染物，對重金屬的處理率可達95%～99%，對氯的處理率可達80%以上，COD、氨氮等去除率可達90%以上，并大大縮短了處理時間，提高了處理效率，節省了投資費用;而且，該電絮凝處理裝置體積小、占地特別少;無需外加絮凝劑;環保性能好;成本低。
