　　本實用新型公開了一種產品質量輕、強度高、不變形、方便搬卸和運輸?shù)慕M合式塑料污水處理池，包括：塑料上池體和塑料下池體，在塑料上池體和塑料下池體上分別設置有相互配合的上連接邊和下連接邊，在塑料上池體和塑料下池體的左右兩端上分別設置有與其相互配合的左端蓋和右端蓋。

　　摘要附圖



　　權利要求書

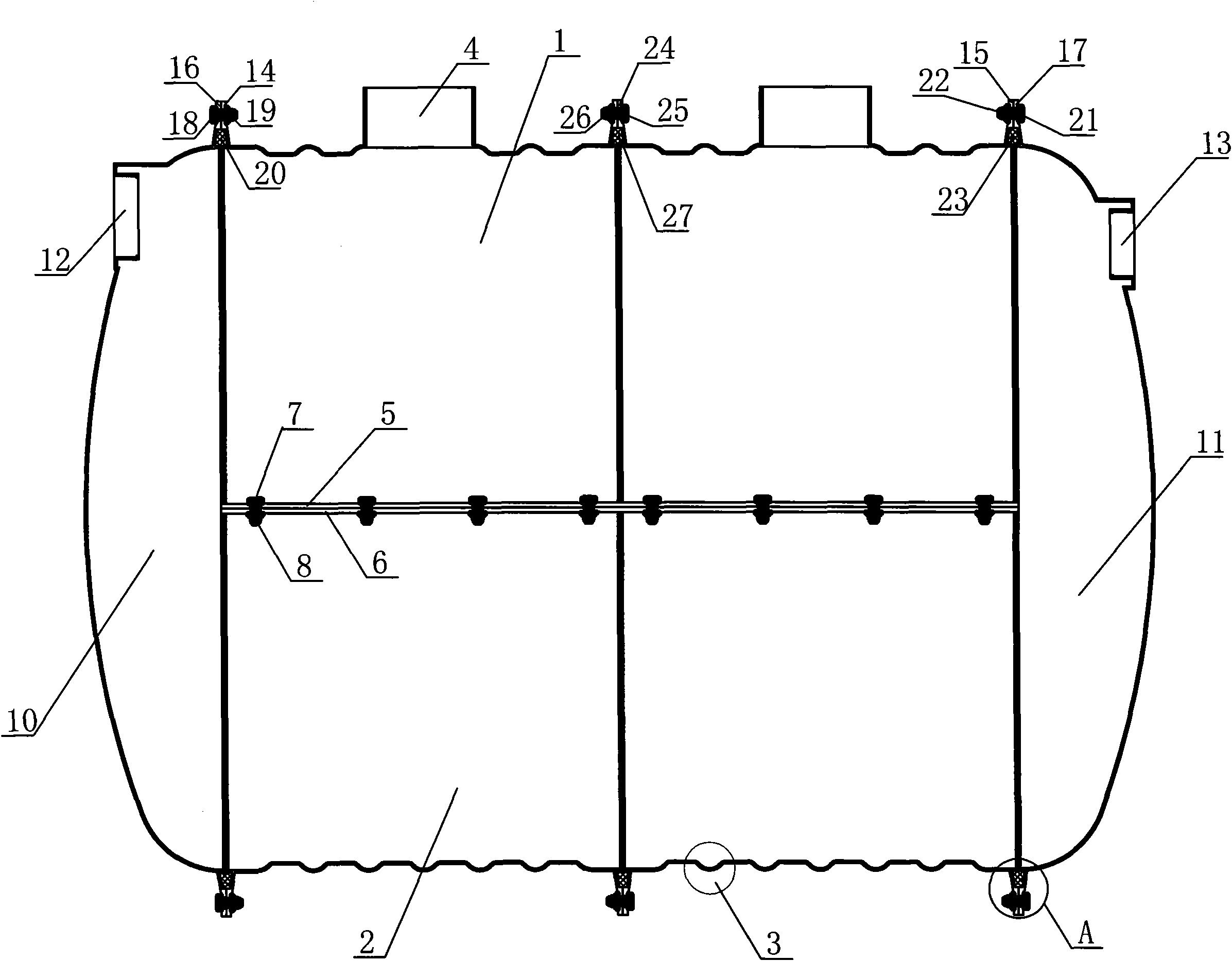

　　1.組合式塑料污水處理池，其特征在于：包括：塑料上池體(1)和塑料下池體(2)，在塑料上池體(1)和塑料下池體(2)上分別均勻設置有凹凸加強筋(3)，在塑料上池體(1)上設置有檢查孔(4)，在塑料上池體(1)和塑料下池體(2)上分別設置有相互配合的上連接邊(5)和下連接邊(6)，上連接邊(5)與下連接邊(6)通過第一螺栓(7)和第一螺母(8)相互連接，從而將塑料上池體(1)與塑料下池體(2)固定在一起，在上連接邊(5)和下連接邊(6)之間設置有第一密封圈(9);在塑料上池體(1)和塑料下池體(2)的左右兩端上分別設置有與其相互配合的左端蓋(10)和右端蓋(11)，在左端蓋(10)和右端蓋(11)上分別設置有污水進口(12)和污水出口(13)，在塑料上池體(1)和塑料下池體(2)的左右兩端上分別設置有左連接邊(14)和右連接邊(15)，在左端蓋(10)和右端蓋(11)上分別設置有左端蓋連接邊(16)和右端蓋連接邊(17)，左連接邊(14)與左端蓋連接邊(15)通過第二螺栓(18)和第二螺母(19)相互連接，從而將塑料上池體(1)和塑料下池體(2)與左端蓋(10)固定在一起，在左連接邊(14)和左端蓋連接邊(16)之間設置有第二密封圈(20);右連接邊(15)和右端蓋連接邊(17)通過第三螺栓(21)和第三螺母(22)相互連接，從而將塑料上池體(1)和塑料下池體(2)與右端蓋(11)固定在一起，在右連接邊(15)和右端蓋連接邊(17)之間設置有第三密封圈(23)。

　　2.按照權利要求1所述的組合式塑料污水處理池，其特征在于：所述的塑料上池體(1)和塑料下池體(2)的截面形狀為半圓形。

　　3.按照權利要求1所述的組合式塑料污水處理池，其特征在于：所述的塑料上池體(1)和塑料下池體(2)的截面形狀為半橢圓形。

　　4.按照權利要求1或2或3所述的組合式塑料污水處理池，其特征在于：所述的塑料上池體(1)和塑料下池體(2)是由若干部分組成，并通過連接邊(24)、螺栓(25)、螺母(26)以及密封圈(27)相互密封連接。

　　說明書

　　組合式塑料污水處理池

　　技術領域

　　本實用新型涉及到一種污水處理設備，尤其涉及一種組合式污水處理池。

　　背景技術

　　目前，國內外的污水處理池一般均是采用玻璃鋼材料制成，產品的質量較重，玻璃鋼材料制成的池體一般為整體式結構，給運輸帶來了諸多不便，且在運輸中易發生磕碰損壞。另外，玻璃鋼污水處理池制作也是采用手糊工藝，制作出來的產品不規范，很難滿足生產要求，勞動強度大，工作效率低，無法進行機械化生產。

　　實用新型內容

　　本實用新型所要解決的技術問題是：提供一種產品質量輕、強度高、不變形、方便搬卸和運輸?shù)慕M合式塑料污水處理池。

　　為了解決上述技術問題，本實用新型采用的技術方案是：組合式塑料污水處理池，包括：塑料上池體和塑料下池體，在塑料上池體和塑料下池體上分別均勻設置有凹凸加強筋，在塑料上池體上設置有檢查孔，在塑料上池體和塑料下池體上分別設置有相互配合的上連接邊和下連接邊，上連接邊與下連接邊通過第一螺栓和第一螺母相互連接，從而將塑料上池體與塑料下池體固定在一起，在上連接邊和下連接邊之間設置有第一密封圈;在塑料上池體和塑料下池體的左右兩端上分別設置有與其相互配合的左端蓋和右端蓋，在左端蓋和右端蓋上分別設置有污水進口和污水出口，在塑料上池體和塑料下池體的左右兩端上分別設置有左連接邊和右連接邊，在左端蓋和右端蓋上分別設置有左端蓋連接邊和右端蓋連接邊，左連接邊與左端蓋連接邊通過第二螺栓和第二螺母相互連接，從而將塑料上池體和塑料下池體與左端蓋固定在一起，在左連接邊和左端蓋連接邊之間設置有第二密封圈;右連接邊和右端蓋連接邊通過第三螺栓和第三螺母相互連接，從而將塑料上池體和塑料下池體與右端蓋固定在一起，在右連接邊和右端蓋連接邊之間設置有第三密封圈。

　　為了更好地解決上述技術問題，本實用新型采用的進一步技術方案是：所述的塑料上池體和塑料下池體的截面形狀為半圓形。

　　為了更好地解決上述技術問題，本實用新型采用的進一步技術方案是：所述的塑料上池體和塑料下池體的截面形狀為半橢圓形。

　　為了更好地解決上述技術問題，本實用新型采用的進一步技術方案是：所述的塑料上池體和塑料下池體是由若干部分組成，并通過連接邊、螺栓、螺母以及密封圈相互密封連接。

　　本實用新型的優點是：上述結構的組合式塑料污水處理池，由于池體采用塑料制成，耐氧化，耐酸堿，高低溫?zé)o變形，造價低，產品質量輕，有足夠的強度，外型美觀，克服了手糊制品強度不均勻的缺陷，提高了耐壓強度和使用壽命，成形效率高，可大批量生產，池體有很多部分組合而成，空間占用體積明顯降低，且運輸時可羅列疊放，大大方便了搬運和運輸，由于單個部件的空間占用體積減小，就可以很好地對其進行包裝后運輸，從而有效地避免了運輸過程中的磕碰損壞現象的發生。
