申請日2010.06.09
公開(公告)日2010.10.13
IPC分類號C02F11/12; B01J2/20
摘要
本發明公開了一種立式螺旋加壓污泥造粒機，由支架、造粒機裝置、皮帶輸送機、刮板組成，造粒裝置由電機、聯軸器、主推力軸承、加壓螺桿、主工作缸、甩粒頭軸承、軸封螺母、回轉甩粒頭、減速回轉盤構成，該造粒機采用螺桿加壓與雙關螺旋的定子配合加壓及喇叭型出料口結構，增大了污泥擠壓成型的擠壓力，提高了污泥成型顆粒強度，造粒機豎直及料斗型進料口構造，回轉甩粒頭連續出料，提高了連續作業效率、增加了污泥成型產量，具有結構合理，操作方便、安全。
摘要附圖
權利要求書

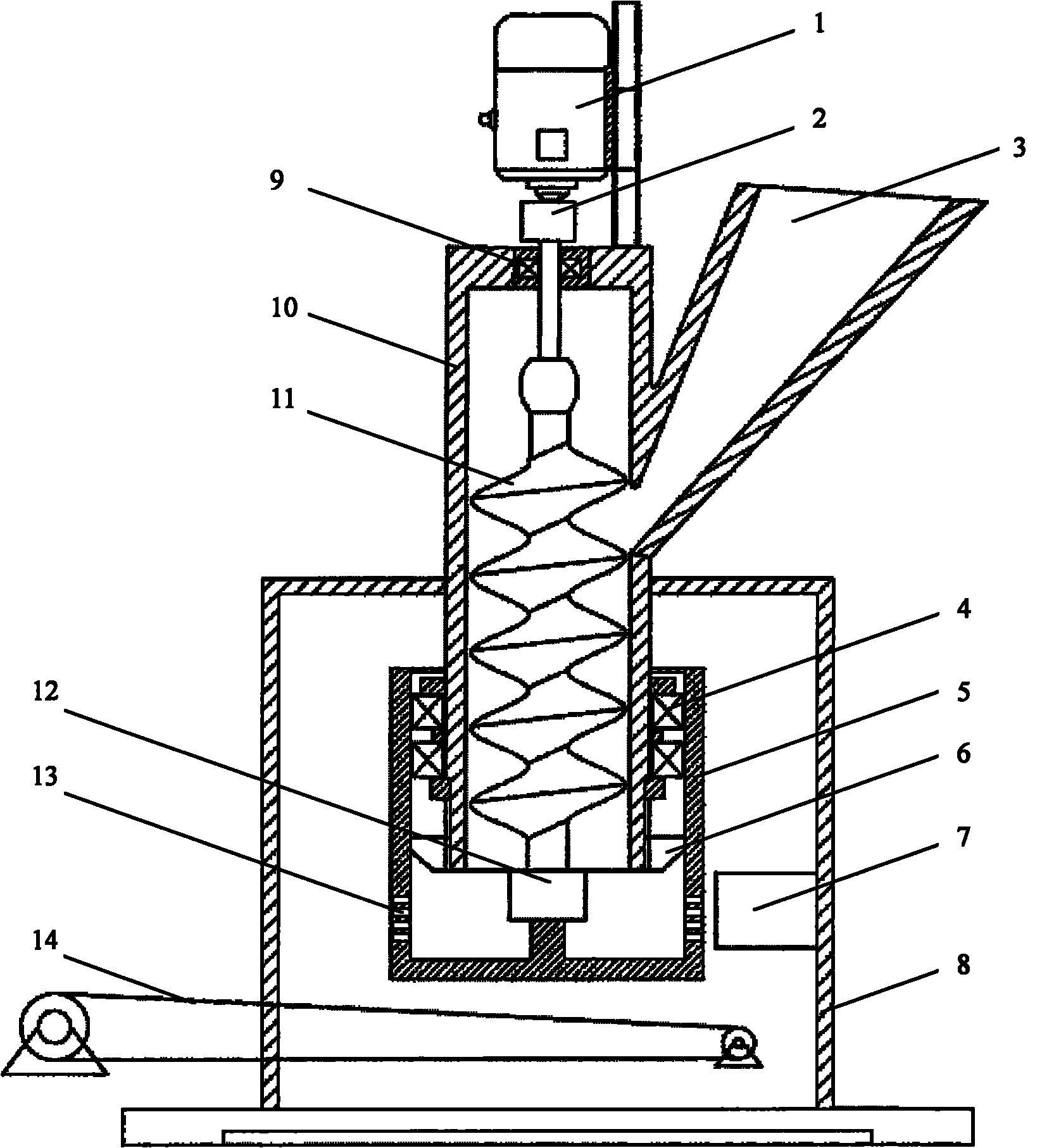

1.一種立式螺旋加壓污泥造粒機，其特征在于：污泥造粒機由支架(8)、造粒裝置、皮帶輸送機(14)、刮板(7)組成，造粒裝置由電機(1)、聯軸器(2)、主推力軸承(9)、加壓螺桿(11)、主工作缸(10)、甩粒頭軸承(4)、軸封螺母(6)、回轉甩粒頭(5)、減速回轉盤(12)構成，造粒裝置豎直且固定在支架(8)上，主工作缸(10)為下端開口的圓柱形容器，主工作缸(10)的內壁設置有與加壓螺桿(11)螺旋葉片相對應的雙關螺旋的定子，加壓螺桿(11)設置在主工作缸(10)內，加壓螺桿(11)的軸通過主推力軸承(9)固定設置在主工作缸(10)的上端面，其軸的端頭通過聯軸器(2)與電機(1)的軸連接，電機(1)固定在支架(8)上，回轉甩粒頭(5)是上端開口的圓柱形容器，回轉甩粒頭(5)通過甩粒頭軸承(4)嵌套在主工作缸(10)下端的外側壁上，減速回轉盤(12)固定安裝在回轉甩粒頭(5)的內底面上且其軸的上端與加壓螺桿(11)的軸的下端頭連接，回轉甩粒頭(5)的下部上設置有均勻分布的出料口(13)，刮板(7)固定在支架(8)上且垂直于出料口(13)，主工作缸(10)的側壁上設置有進料斗(3)，出料口(13)的進料端為喇叭口狀，出料端為圓孔狀，皮帶輸送機(14)設置在造粒裝置的下方。
2.如權利要求1所述一種立式螺旋加壓污泥造粒機，其特征在于：所述的均勻分布的出料口(13)設置在回轉甩粒頭(5)的下部的側璧上。
3.如權利要求1所述一種立式螺旋加壓污泥造粒機，其特征在于：所述的均勻分布的出料口(13)設置在回轉甩粒頭(5)的底端面上。
4.如權利要求1所述一種立式螺旋加壓污泥造粒機，其特征在于：在主工作缸(10)下端外壁上設置有軸封螺母(6)和密封圈，密封圈通過軸封圓螺母(6)固定在主工作缸(10)下端外壁上。
5.如權利要求1所述一種立式螺旋加壓污泥造粒機，其特征在于：甩粒頭軸承(4)為一對圓錐滾子軸承。
說明書
一種立式螺旋加壓污泥造粒機
技術領域
本發明公開了一種立式螺旋加壓污泥造粒機，屬于工程機械類。
背景技術
根據有關預測，我國城市污水量在未來二十年還會有大幅度增長，2010年污水排放量將達到440×108m3/d;2020年污水排放量達到536×108m3/d;污泥量通常占污水量的0.3%～0.5%(體積)或者約為污水處理量的1%～2%(質量)。而且，若對污水再進行深度處理，污泥量還會增加0.5～1倍。目前我國污水處理量和處理率不高(4.5%)，且城市污水處理廠每年排放污泥大約900萬t，而且還以每年大約10%的速度增長。大量污泥產出促使污泥處理成為燃眉之急。
填埋作為我國現階段的處理手段，在大中型城市占有相當大的比例，然而，污泥含水率大、有機質含量高、且易腐爛，導致環境污染嚴重。而且，污泥吸收水分后體積會膨脹，導致部分改性固化污泥的強度第，導致填埋出現嚴重的二次污染或突涌事故，造成高昂的經濟損失。產量大、設備落后等嚴峻的污泥無害化處理態勢極大的滯后了我國環境保護及治理的步伐，已引起了政府及相關部門的高度關注。為此，降低污泥含水率及有機質含量、強化污泥填埋的強度必然是促進污泥填埋發展的必需手段。
對污泥實施改性并成型處理，實現污泥�；\(yùn)輸填埋，不僅有效的阻止了污泥滴濺及干化粉塵飛揚而造成的二次污染，也通過成型進一步提高了污泥的強度，從而保證了污泥填埋的安全性，也相對增加了填埋場的庫容量。然而，目前國內在污泥�；盥裉幚砩线�處于空白階段，針對污泥的�；膶Ｓ脵C(jī)械設備空前匱乏，而且部分現用設備還面臨�；w粒成型不穩定，強度不高，連續作業率低等困境。
發明內容
針對上述存在的問題，本發明的目的在于提供一種立式螺旋加壓污泥造粒機，該立式螺旋加壓污泥造粒機針對改性固化污泥具有成型速率快、顆粒強度高、可連續作業等優點，其技術解決方案為：
一種立式螺旋加壓污泥造粒機，由支架、造粒裝置、皮帶輸送機、刮板組成，造粒裝置由電機、聯軸器、主推力軸承、加壓螺桿、主工作缸、甩粒頭軸承、軸封螺母、回轉甩粒頭、減速回轉盤構成。造粒裝置豎直且固定在支架上，主工作缸為下端開口的圓柱形容器，主工作缸的內壁設置有與加壓螺桿螺旋葉片相對應的雙關螺旋的定子，在主工作缸下端外壁上設置有軸封螺母和密封圈，密封圈通過軸封圓螺母固定在主工作缸下端外壁上。加壓螺桿設置在主工作缸內，加壓螺桿的軸通過主推力軸承固定設置在主工作缸的上端面，其軸的端頭通過聯軸器與電機的軸連接，電機固定在支架上，回轉甩粒頭是上端開口的圓柱形容器，回轉甩粒頭通過甩粒頭軸承嵌套在主工作缸下端的外側壁上，甩粒頭軸承為一對圓錐滾子軸承。減速回轉盤固定安裝在回轉甩粒頭的內底面上且其軸的上端與加壓螺桿的軸的下端頭連接，回轉甩粒頭的下部上設置有均勻分布的出料口，均勻分布的出料口設置在回轉甩粒頭的下部的側璧上或均勻分布的出料口設置在回轉甩粒頭的底端面上。刮板固定在支架上且垂直于出料口，主工作缸的側壁上設置有進料斗，出料口的進料端為喇叭口狀，出料端為圓孔狀，皮帶輸送機設置在造粒裝置的下方。
由于采用了以上技術方案，本發明的一種立式螺旋加壓污泥造粒機采用了螺桿加壓與雙關螺旋定子配合加壓結構，增大了污泥擠壓成型的擠壓力，從而提高了污泥成型顆粒強度。喇叭型出料口進一步提高改性固化污泥的成型強度。造粒機豎直及料斗型進料口構造，回轉甩粒頭連續出料，提高了污泥造粒機連續作業效率、增加了污泥粒化成型的產量。而且，污泥造粒機具有結構合理，操作方便、安全，解決了污泥粒化成型困難、顆粒成型穩定性差、工作效率低等難題，穩定了污泥的固化處理成果。
