申請日2013.11.29

　　公開(公告)日2014.03.26

　　IPC分類號E03F3/02; E04D13/04; E03F5/14

　　摘要

　　本發明公開了一種雨水處理裝置，屬于雨水回收利用領域。所述雨水處理裝置包括接水槽、落水管、濾池、開敞式棄水池以及三通。本發明通過在落水管下方的設置開敞式棄水池、濾池，并使用三通的第一水平端連接該落水管，三通的第二水平端連接該開敞式棄水池內，三通的垂直端連接所述濾池，從而使得屋頂匯集的雨水首先經落水管流入開敞式棄水池內，隨著開敞式棄水池被雨水逐漸充滿，水位到達三通的位置后，水流將經過三通的垂直段流入濾池內進行過濾。該裝置不僅實現屋頂集雨自動沖洗棄流功能，操作簡單，避免人力消耗，還保證了濾池中雨水的水質。此外，開敞式棄水池建造及維修簡單，成本較低，大量節省了人力物力的輸出。

　　權利要求書

　　1.一種雨水處理裝置，其特征在于，所述雨水處理裝置包括接水槽、落水 管、濾池、開敞式棄水池和三通，所述接水槽與所述落水管連接，所述濾池和 所述開敞式棄水池均位于所述落水管下方，所述三通的第一水平端連接所述落 水管，所述三通的第二水平端連接所述棄水池，所述三通的垂直端連接所述濾 池，且所述垂直端、所述第一水平端與所述第二水平端的連接處不高于所述棄 水池的上邊緣。

　　2.根據權利要求1所述的雨水處理裝置，其特征在于，所述雨水處理裝置 還包括含閥門的棄水管，所述含閥門的棄水管設置在所述棄水池底部。

　　3.根據權利要求2所述的雨水處理裝置，其特征在于，所述棄水池底部向 棄水管方向設置坡度，所述坡度使水流流入所述棄水管。

　　4.根據權利要求3所述的雨水處理裝置，其特征在于，所述坡度為5%-10%。

　　5.根據權利要求1所述的雨水處理裝置，其特征在于，所述雨水處理裝置 還包括至少一層濾料層，所述濾料層設置在所述濾池內，所述濾料層用于雨水 過濾。

　　6.根據權利要求5所述的雨水處理裝置，其特征在于，所述雨水處理裝置 還包括防沖板，所述防沖板設置在所述濾池內，并位于所述濾料層上方。

　　7.根據權利要求6所述的雨水處理裝置，其特征在于，所述雨水處理裝置 還包括至少一層第一細網，所述第一細網設置在所述濾池內相鄰兩層濾料層的 界面處。

　　8.根據權利要求7所述的雨水處理裝置，其特征在于，所述第一細網的孔 徑為1-2mm。

　　9.根據權利要求1所述的雨水處理裝置，其特征在于，所述雨水處理裝置 還包括出水管，所述出水管設置在所述濾池底部，所述出水管伸入濾池內的一 端包覆有至少一層第二細網。

　　10.根據權利要求9所述的雨水處理裝置，其特征在于，所述第二細網的 孔徑為1-2mm。

　　說明書

　　一種雨水處理裝置

　　技術領域

　　本發明涉及雨水回收利用領域，特別涉及一種雨水處理裝置。

　　背景技術

　　一些缺少飲用水水源的地區常采用集雨系統集蓄雨水作為生活飲用水。常 用的集雨系統主要包括接水槽、落水管及地面濾池，其中落水管設置在接水槽 下方，落水管的一端連通接水槽、另一端伸入設有蓋板及出水管地面濾池內， 從而使得雨水依次通過接水槽、落水管進入濾池內進行過濾。上述集雨系統一 般要求具有適當面積的集流面，而住房屋頂作為集流面有較好的應用效果。降 雨初期，屋頂匯集的雨水水質較差，兩次降雨間隔時間較長時更是如此。因此， 為改善集蓄的雨水水質，有必要利用降雨初期屋頂形成的徑流對屋面進行沖洗， 并避免這部分雨水進入蓄水池。

　　目前采用屋頂集雨的雨水集蓄系統，通過人工操作對屋頂進行沖洗，以避 免水質較差的雨水進入濾池。

　　在實現本發明的過程中，發明人發現現有技術至少存在以下問題：

　　現有技術在降雨過程中進行人工操作，其存在著操作不便、勞動強度大和 人力消耗的問題，而且由于降雨的隨機性，人工操作不僅時間上難于掌握，不 能保證每次降雨時用戶都能實施，從而難以保證進入濾池中的雨水的水質。

　　發明內容

　　為了解決現有技術操作不便的問題，本發明實施例提供了一種雨水處理裝 置。所述技術方案如下：

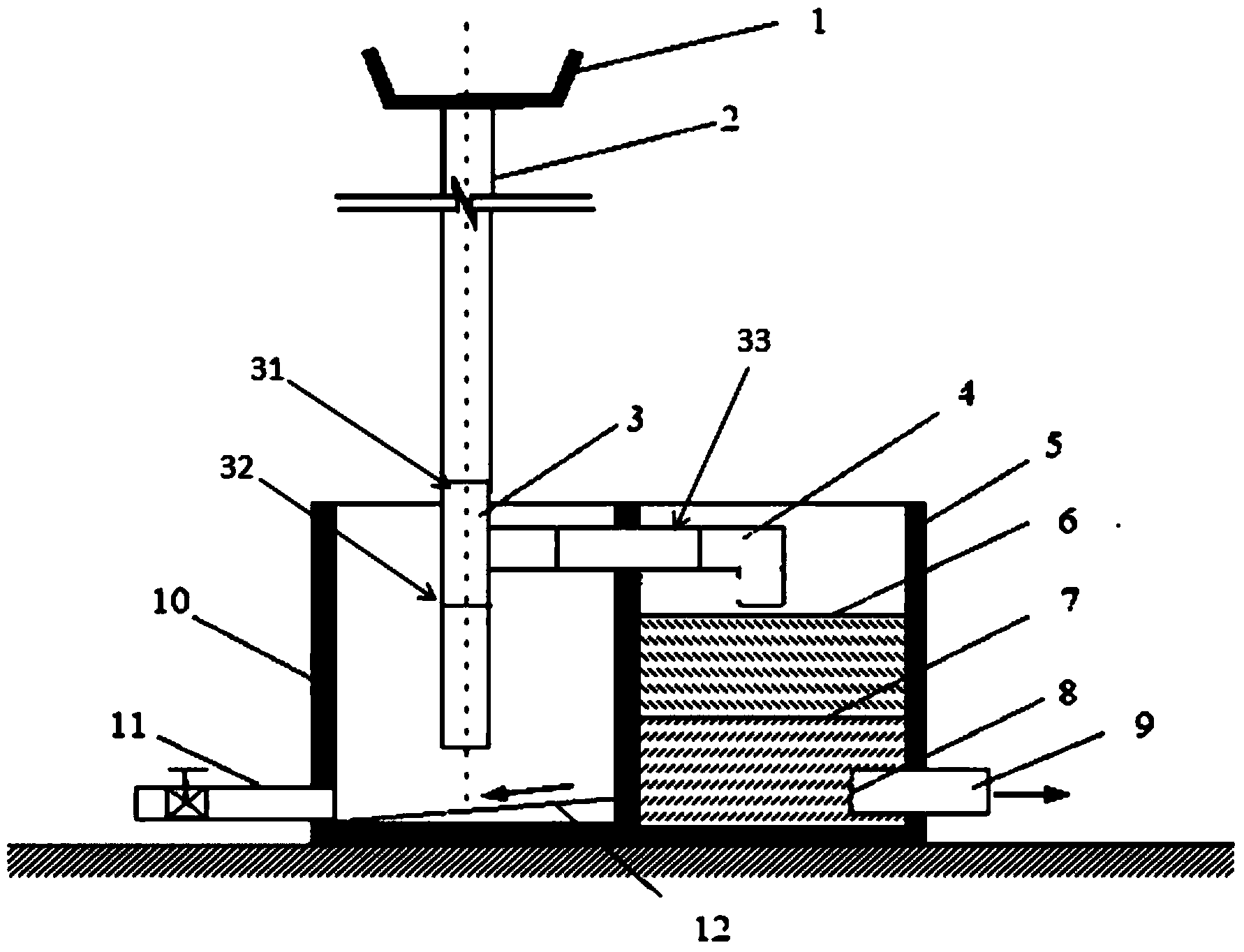

　　一種雨水處理裝置，所述雨水處理裝置包括接水槽、落水管、濾池、開敞 式棄水池和三通，所述接水槽與所述落水管連接，所述濾池和所述開敞式棄水 池均位于所述落水管下方，所述三通的第一水平端連接所述落水管，所述三通 的第二水平端連接所述棄水池，所述三通的垂直端連接所述濾池，且所述垂直 端、所述第一水平端與所述第二水平端的連接處不高于所述棄水池的上邊緣。

　　具體地，作為優選，所述雨水處理裝置還包括含閥門的棄水管，所述含閥 門的棄水管設置在所述棄水池底部。

　　具體地，作為優選，所述棄水池底部向棄水管方向設置坡度，所述坡度使 水流流入所述棄水管。

　　具體地，作為優選，所述坡度為5%-10%。

　　具體地，作為優選，所述雨水處理裝置還包括至少一層濾料層，所述濾料 層設置在所述濾池內，所述濾料層用于雨水過濾。

　　具體地，作為優選，所述雨水處理裝置還包括防沖板，所述防沖板設置在 所述濾池內，并位于所述濾料層上方。

　　具體地，作為優選，所述雨水處理裝置還包括至少一層第一細網，所述第 一細網設置在所述濾池內相鄰兩層濾料層的界面處。

　　具體地，作為優選，所述第一細網的孔徑為1-2mm。

　　具體地，作為優選，所述雨水處理裝置還包括出水管，所述出水管設置在 所述濾池底部，所述出水管伸入濾池內的一端包覆有至少一層第二細網。

　　具體地，作為優選，所述第二細網的孔徑為1-2mm。

　　本發明實施例提供的技術方案帶來的有益效果是：

　　本發明實施例提供的雨水處理裝置，通過在落水管下方的設置開敞式棄水 池、濾池，并使用三通的第一水平端連接該落水管，三通的第二水平端連接該 開敞式棄水池內，三通的垂直端連接所述濾池，且垂直端、第一水平端與第二 水平端的連接處不高于所述棄水池的上邊緣，從而使得屋頂匯集的雨水首先經 落水管流入開敞式棄水池內，隨著開敞式棄水池被雨水逐漸充滿，水位到達三 通的位置后，水流將經過三通的垂直端流入濾池內進行過濾。該裝置不僅實現 其屋頂集雨自動沖洗棄流功能，操作簡單，且避免了人力消耗，還保證了進入 濾池中的雨水的水質。此外，開敞式棄水池建造及維修簡單，成本較低，大量 節省了人力物力的輸出。
