申請日2010.06.07

　　公開(公告)日2011.01.19

　　IPC分類號C10G1/00; C10G1/10; C10B53/00; C10B53/07; F02B43/10; C02F11/10; C10L3/00; C10K1/00; B09B3/00

　　摘要

　　本實用新型公開一種將城市污泥轉化為可貯存的燃?xì)�、燃料油、固體燃料的全套設備系統，其特征在于：所述的全封閉式設備系統包括裂解爐(1)、油氣分離與存儲設備(2)、可燃?xì)怏w收集與存儲設備(3)、固體燃料生產設備(4)和反應釜煙氣處理設備(5)，各部分為全封閉結構，其中裂解爐(1)包括外層的裂解爐外殼(11)、位于裂解爐外殼(11)內部的保溫隔熱層(12)、位于保溫隔熱層(12)內的反應釜(13)，位于裂解爐(1)上方的排煙口(14)與裂解爐煙氣處理設備(5)相連，反應釜(13)具有三個出口，污泥和廢舊塑料由進料口(15)進入裂解爐(1)中，氣化物出口(16)與油氣分離設備(2)相通，油氣分離設備(2)又與可燃?xì)怏w收集與存儲設備(3)相連，出渣口(17)與固體燃料生產設備(4)相通。該設備系統在全密封的設備中進行處理，完全解決了現有設備的單一環保思考和可能造成二次污染的缺陷。本實用新型尤其是對污染處理中的碳排放、廢氣排放、溫室氣體排放、二惡英有毒氣體排放和重金屬飛灰排放等進行了杜絕性的處理，實現了城市污泥的完全的無二次污染的環保處理，將城市污泥實現了全部的再生利用，是一種安全的城市污泥處理設備系統。

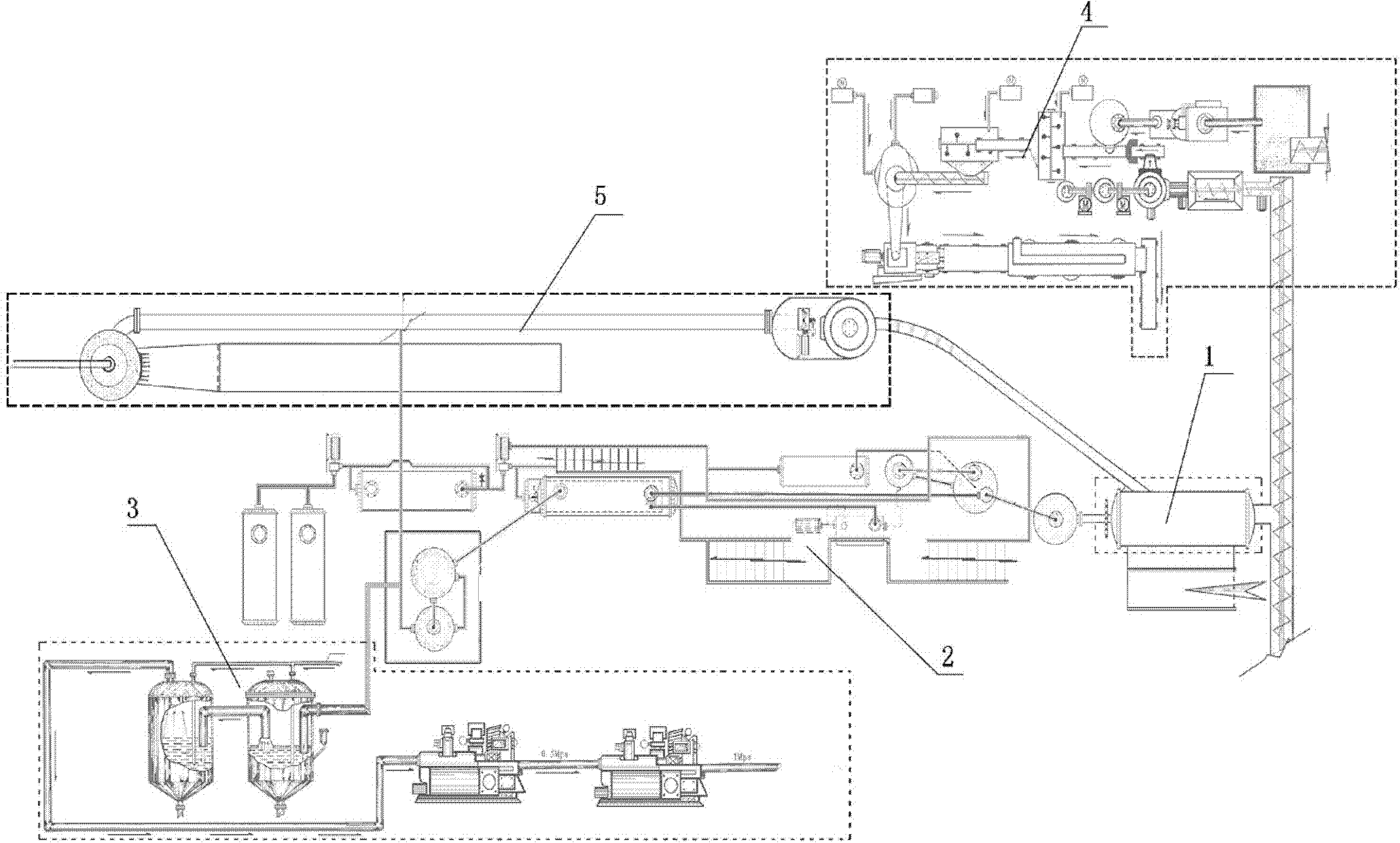

　　摘要附圖



　　權利要求書

　　1.一種將城市污泥轉換成氣、液、固態燃料的全封閉式設備系統，其特征在于：所述的全封閉式設備系統包括裂解爐(1)、油氣分離與存儲設備(2)、可燃?xì)怏w收集與存儲設備(3)、固體燃料生產設備(4)和反應釜煙氣處理設備(5)，各部分為全封閉結構，其中裂解爐(1)包括外層的裂解爐外殼(11)、位于裂解爐外殼(11)內部的保溫隔熱層(12)、位于保溫隔熱層(12)內的反應釜(13)，位于裂解爐(1)上方的排煙口(14)與裂解爐煙氣處理設備(5)相連，反應釜(13)具有三個出口，污泥和廢舊塑料由進料口(15)進入裂解爐(1)中，氣化物出口(16)與油氣分離設備(2)相通，油氣分離設備(2)又與可燃?xì)怏w收集與存儲設備(3)相連，出渣口(17)與固體燃料生產設備(4)相通。

　　2.根據權利要求1所述的將城市污泥轉換成氣、液、固態燃料的全封閉式設備系統，其特征在于：所述的反應釜(13)為臥式旋轉砣式無軸刮壁反應釜。

　　3.根據權利要求1所述的將城市污泥轉換成氣、液、固態燃料的全封閉式設備系統，其特征在于：所述的可燃?xì)怏w收集與存儲設備(3)包括燃?xì)廨斎牍?31)、二惡英捕捉裝置(32)、燃?xì)鈮嚎s機組(33)和燃?xì)廨敵龉?34)，各部分按照可燃?xì)怏w行進的順序依次相連。

　　4.根據權利要求3所述的將城市污泥轉換成氣、液、固態燃料的全封閉式設備系統，其特征在于：所述的二惡英捕捉裝置(32)由兩個盛有機溶劑的反應容器(321)構成，容器上部具有化學液體加入口(322)，容器底部具有出水口(324)。

　　說明書

　　將城市污泥轉換成氣、液、固態燃料的全封閉式設備系統

　　技術領域

　　本實用新型涉及一種將城市污泥轉化為可貯存的燃?xì)�、燃料油、固體燃料的全套設備系統，用來煉制氣、液、固態燃料，屬于環境工程技術領域。

　　背景技術

　　污泥處理(sludge treatment)是對污泥進行濃縮、調治、脫水、穩定、干化或焚燒的加工過程。

　　有很多種方法可以用來處理含油污泥，化學和物理的方法例如：焚燒、氯氧化、臭氧氧化和燃燒，生物的處理方法例如：生物修復、傳統堆肥法等等。

　　目前有多種的污泥環保處理方法，也包括了污泥造氣、污泥固體燃料、污泥造油等，但是在污泥處理過程中是單一無害化的處理過程，所剩余物另行獨立處理，這些方法肯定會產生第二次污染的危險性。

　　實用新型內容

　　本實用新型的目的在于克服現有技術的不足之處，提供一種以污泥、廢塑料為混合煉制物料，經缺氧熱裂解、催化制造燃?xì)饧叭剂嫌汀⑷榛�重油和固體燃料的全封閉式設備。

　　為實現上述目的，本實用新型采用了下述技術方案：

　　1.采用經脫水處理及初步滅菌處理的脫水污泥作為基本原料;

　　2.將污泥與廢舊塑料或廢舊輪胎經輸送設備送入裂解爐中，該裂解爐內設 有臥式旋轉砣式無軸刮壁反應釜，該反應釜的攪拌方法為無軸鰭型裝置擺砣式無軸刮壁，此裂解爐可順逆方向360°旋轉，污泥與廢舊塑料的比例為污泥占總重量的60%以上，廢舊塑料占總重量的40%以下;

　　3.在裂解爐初始升溫時，根據污泥及廢舊塑料的總含水量加入2-6%的氧化鈣作為脫氯劑及發熱劑，及起到殺菌作用，進行混煉;

　　4.當裂解爐溫度提升至80℃時，開始分批加入反應物總量的1-3%的鋅類催化劑以及2-4%的鋁類催化劑造氣劑，加入催化劑的量視所需可燃?xì)馀c油品的產成比例而定;

　　5.當所有原料及化學劑添加完成后，封閉裂解爐進料口及開動裂解爐后端的負壓裝置，使裂解爐在缺氧負壓中工作，由于反應物在缺氧負壓中反應，裂解爐溫度在120-160℃時，開始破壞污泥的結構，使污泥的結晶水加快脫出，大量的水蒸汽在負壓裝置設備的作用下，經該設備的負冷凝管激冷轉為水后迅速引排，所排出的水分，是經過裂解爐中的氧化鈣作用呈非酸性，無細菌;

　　6.當裂解爐的溫度升至240-300℃時，裂解爐內物質已完成干燥并開始熱解，完成物料熱解的溫度為500-850℃，為裂解最終溫度;在該溫度范圍內也就是生成可燃?xì)怏w和炭黑的階段，為了防止殘?jiān)�熔融，需保持�?50℃以下，同時在此階段中，當固體殘?jiān)�與其他高溫分解的產物分開后，蒸汽產物迅速通過熱交換器進行激冷，阻止大的油分子進一步裂解，避免形成不符合產品所需要求的產物;

　　7.可燃?xì)怏w收集系統中，除利用現有的水封安全設備外，另增加有毒氣體 二惡英捕捉裝置，及可燃?xì)怏w的清潔裝置(如堿液清洗器，以便消除HCl和殘余的硫化物)，二惡英捕捉裝置是由兩組裝有有機溶劑的水封式設備組成，該方法是依據二惡英氣體的熔點較高、極難溶于水，但溶于大部分有機溶劑的特性而設立的;

　　8.可燃?xì)怏w輸送及儲存：可燃?xì)怏w輸送系統由始于可燃?xì)怏w收集系統中的尾端輸氣管，經專用燃?xì)鈮嚎s機將燃?xì)鈮嚎s到0.5Mpa時，同時起到第一級的氣體脫水作用;再將可燃?xì)怏w送第二級專用燃?xì)鈮嚎s機，將燃?xì)鈮嚎s到1Mpa時，同時起到二次燃?xì)饷撍�作用，再將可燃�(xì)怏w送入燃?xì)鈨?chǔ)存庫作為燃?xì)獍l(fā)電用途;

　　9.裂解剩余固體殘?zhí)坷�用：�?dāng)固體殘?jiān)��?jīng)熱裂解裂解爐自動卸出后，由水封熄火槽急冷，從中回收殘?jiān)�中的重金屬，以免再造成燃煤在燃燒過程中所產生的重金屬飛灰造成二次污染，通過螺帶式輸送管道直接送入固體燃料生產線，該生產線由風選組機為起點，進入高能低硫煤的生產工藝(該工藝及設備線本發明人已申請實用新型專利，專利號為[20101048172.5])，其污泥炭黑與高能低硫煤原料比配為30%：70%，最后得到高能低硫煤;

　　10.裂解爐反應尾氣處理：裂解爐反應后產生的煙氣經除塵脫硫設備進一步凈化處理，將氣體成分和固體沉渣加以分離，然后將尾氣進行處理，將沉渣進行過濾處理。

　　本實用新型所述的技術方案采取了全封閉的系統來完成，具體來講，本實用新型所述的全封閉式設備系統包括裂解爐1、油氣分離與存儲設備2、可燃?xì)怏w收集與存儲設備3、固體燃料生產設備4和裂解爐煙氣處理設備5，各部分為 全封閉結構，各部分的連接和功能如下所述：

　　1、裂解爐1具有裂解爐外殼11、位于外殼內部的保溫隔熱層12、位于保溫隔熱層內的反應釜13，裂解爐1借助排煙口14將反應過程中產生的煙氣送至裂解爐煙氣處理設備5進行處理，反應釜13具有三個出口，分別是進料口15、氣化物出口16和出渣口17;其中，污泥和廢舊塑料由進料口15進入裂解爐中，產生的氣化物由氣化物出口16進入油氣分離設備2，油氣分離設備2又與可燃?xì)怏w收集與存儲設備3相連，反應后產生的固體殘?jiān)��?jīng)出渣口17進入固體燃料生產設備4;裂解爐1的底部還具有地坑18和地橋19;

　　2、油氣分離與存儲設備2包括提供給裂解爐負壓的負壓裝置20，裂解爐1中產生的油氣混合氣體依次通過氣油分離器21、一級冷凝器22、水封式氣油分離器23、水封裝置24、臥式冷凝器25，最后將氣和油兩相分離，液相通過混合油容器26進入混合儲油罐27中存儲，氣相經燃?xì)庵泻退�洗�?8和水封式燃?xì)饣旌习踩�輸出�?9輸送至可燃?xì)怏w收集與存儲設備3;

　　3、可燃?xì)怏w收集與存儲設備3包括燃?xì)廨斎牍?1、二惡英捕捉裝置32、燃?xì)鈮嚎s機組33和燃?xì)廨敵龉?4，二惡英捕捉裝置32由水封式設備構成，包括兩個反應容器321，具有化學液體加入口322，內盛有機溶劑323，可以溶解二惡英，容器底部具有出水口324;

　　4、固體燃料生產設備4包括與裂解爐1的出渣口17相連的水封熄火槽41、螺帶式輸送管道42、進入高能低硫煤的生產工藝過程，最后得到高能低硫煤;高能低硫煤的生產設備包括炭黑儲備池61、臭氧氧化床62、熱蒸汽處理器 63、原煤加入機64、干式混合器65、添加劑噴霧加入器66、濕式混合器67、立式攪拌器68、固硫劑、助燃劑添加器69、稀有黑金屬催化劑噴霧加入器70、高能煤形成機71、形煤輸送帶72、熱風干燥機73、成品輸送帶74和風選系統設備75;

　　5、裂解爐煙氣處理設備5包括除塵脫硫設備51、水蒸汽囪52和過濾式沉渣池53，裂解爐中的反應后煙氣經除塵脫硫設備凈化后得到無污染的氣體經水蒸汽囪排出，沉降下來的固定沉渣進入過濾式沉渣池中過濾處理;其中，除塵脫硫設備51包括連接爐體方形管道81、雙塔形濕式氣固分離器82、水氣緩沖室83、雙重碳渣過濾器84、方形引風管85、引風器86、冷卻塔87、煙囪組合中部的熱交換器88、煙囪組合下部的碳水分離器89、后級循環堿性冷水管90、泵91、過濾式沉渣池92、水泵93、前級循環冷水管94和冷水管95。

　　本實用新型所述的技術方案的有益效果如下所述：

　　1、通過本實用新型的系統能有效地、安全地、環保地使帶污染性、不可貯存性的城市污泥轉化為以可燃?xì)�、燃料油和低硫環保高能煤為主的可貯存性能源，具有多功能的轉化作用;

　　2、上述的全部生產過程中均在全密封設備中進行，由于缺氧分解，排氣量少，減輕了對大氣環境的二次污染;

　　3、本實用新型所述的系統有效的改變了現有污泥與固體燃料混合燃燒或使用單項設備進行污泥裂解造氣、造油的過程中，產生二惡英等有毒氣體以及重金屬飛灰排放所帶來的二次嚴重污染的缺陷，真正能實現污泥處理項目的 無害化處理，以及有害物質轉化為可貯存能源的全部再生利用。
