申請日2013.11.29
公開(公告)日2014.03.26
IPC分類號C02F1/40; C02F103/30; C02F1/52
摘要
一種印染廢水回用裝置，包括一貯水槽、一抽水泵、一液位計、一分離塔和一出水管;所述抽水泵的一端與貯水槽的下部連通，另一端與通過管路連接于分離塔的上部;所述液位計的底端與分離塔的下部連通;所述分離塔具有錐狀的一塔頂和一塔底，所述塔頂?shù)捻敹讼蛏涎由煨纬梢粺焽铇嫾�，該煙囪構件的底部連通有一出油管;所述塔底的底端連接有一出泥管，該出泥管上設有一第一開關;所述出水管連接于分離塔的下部，該出水管上設有第二開關。本發明部件精簡，不用復雜的設施，不用其他動力，不消耗其他能源，制造成本低，占用空間小，操作簡單，免維護;且出油效果好，可以做到徹底出泥。
權利要求書

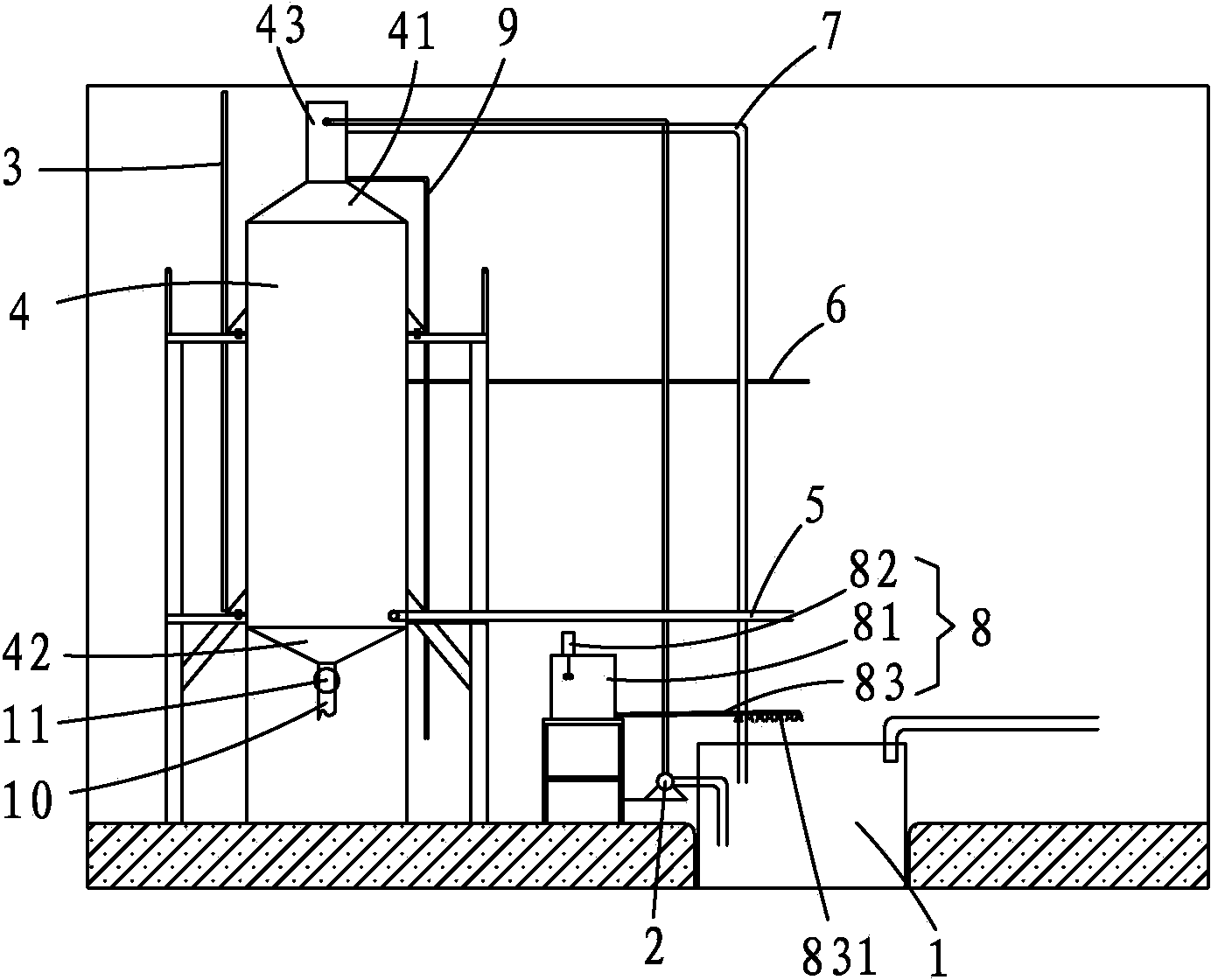

1.一種印染廢水回用裝置，其特征在于：包括一貯水槽、一抽水泵、一 液位計、一分離塔和一出水管;所述抽水泵的一端與貯水槽的下部連通，另 一端與通過管路連接于分離塔的上部;所述液位計的底端與分離塔的下部連 通;所述分離塔具有錐狀的一塔頂和一塔底，所述塔頂?shù)捻敹讼蛏涎由煨纬?一煙囪構件，該煙囪構件的底部連通有一出油管;所述塔底的底端連接有一 出泥管，該出泥管上設有一第一開關;所述出水管連接于分離塔的下部，該 出水管上設有第二開關。
2.如權利要求1所述的一種印染廢水回用裝置，其特征在于：還包括一 補給管道，該補給管道穿設于所述分離塔的中部。
3.如權利要求1所述的一種印染廢水回用裝置，其特征在于：還包括一 溢流管，該溢流管的一端與所述煙囪構件的上部連通，另一端伸入所述貯水 槽中。
4.如權利要求1所述的一種印染廢水回用裝置，其特征在于：還包括一 配料機構，所述配料機構包括一料缸、一攪拌器和一料管;所述攪拌器位于 料缸內;所述料管的左端穿設于料缸的下部，右端橫設于料缸的上方，且該 料管的右端對應于料缸處設有復數個噴淋器。
說明書
一種印染廢水回用裝置
技術領域
本發明屬于印染行業，尤其涉及一種印染廢水回用裝置。
背景技術
印染行業是工業中的排污大戶，約占整個工業排放廢水的35%。在印染 行業中，定型機廢氣凈化裝置會產生一定量的含油和其他顆粒物的乳化廢水， 這些廢水若不經處理排入污水，將給污水處理造成壓力。
由于印染廢水比較難處理，廢水的回用一直沒有得到人們足夠的重視。 但隨著我國水資源日益緊缺，廢水排放標準日趨嚴格，水費不斷上漲，同時 印染行業用水的需求量不斷增大，將廢水經過適當處理，達到一定的水質標 準進行有益使用，既能減少人們對水資源的過度開發和使用，又能取得良好 的經濟效益�；赜盟蛇m用于織物的漂洗、地面清洗以及綠化澆灑等。
發明內容
本發明所要解決的技術問題在于提供一種印染廢水回用裝置，可以地很 好地將油、水和污泥分離。
本發明是通過以下技術方案解決上述技術問題的：一種印染廢水回用裝 置，包括一貯水槽、一抽水泵、一液位計、一分離塔和一出水管;所述抽水 泵的一端與貯水槽的下部連通，另一端與通過管路連接于分離塔的上部;所 述液位計的底端與分離塔的下部連通;所述分離塔具有錐狀的一塔頂和一塔 底，所述塔頂?shù)捻敹讼蛏涎由煨纬梢粺焽铇嫾�，該煙囪構件的底部連通有一 出油管;所述塔底的底端連接有一出泥管，該出泥管上設有一第一開關;所 述出水管連接于分離塔的下部，該出水管上設有第二開關。
進一步地，還包括一補給管道，該補給管道穿設于所述分離塔的中部。
進一步地，還包括一溢流管，該溢流管的一端與所述煙囪構件的上部連 通，另一端伸入所述貯水槽中。
進一步地，還包括一配料機構，所述配料機構包括一料缸、一攪拌器和 一料管;所述攪拌器位于料缸內;所述料管的左端穿設于料缸的下部，右端 橫設于料缸的上方，且該料管的右端對應于料缸處設有復數個噴淋器。
本發明的有益效果在于：部件精簡，不用復雜的設施，不用其他動力， 不消耗其他能源，制造成本低，占用空間小，操作簡單，免維護;且出油效 果好，可以做到徹底出泥。
