申請日2013.10.30
公開(公告)日2015.05.06
IPC分類號E03F5/22
摘要
本發明涉及排污設備技術領域，具體地說是一種污水提升反沖裝置，包括集水箱和排污裝置，其特征在于設有反沖閥，所述集水箱側壁并排設有兩個排污口，一排污口連接第一排污裝置，另一排污口連接第二排污裝置，以利于提高排污效率，所述第一排污裝置包括第一排污泵、第一連通閥和第一排污管，所述第一排污管上設有第一止回閥和第一閘閥，所述第二排污裝置包括第二排污泵、第二連通閥和第二排污管，所述第二排污管上設有第二止回閥和第二閘閥，第一排污管和第二排污管分別與排污出口相連通，所述反沖閥一接口連接第一排污管，另一端接口連通第二排污管，具有結構簡單、操作方便、配置成本低、排污效率高、使用壽命長等優點。
權利要求書
1.一種污水提升反沖裝置，包括集水箱和排污裝置，所述集水箱上端面設有換氣口和污水進口，其特征在于設有反沖閥，所述集水箱側壁并排設有兩個排污口，一排污口連接第一排污裝置，另一排污口連接第二排污裝置，所述第一排污裝置包括第一排污泵、第一連通閥和第一排污管，所述第一排污管上設有第一止回閥和第一閘閥，所述第二排污裝置包括第二排污泵、第二連通閥和第二排污管，所述第二排污管上設有第二止回閥和第二閘閥，第一排污管和第二排污管分別與排污出口相連通，所述反沖閥一接口連接第一排污管，另一端接口連通第二排污管。
2.根據權利要求1所述的一種污水提升反沖裝置，其特征在于所述反沖閥、第一閘閥、第二閘閥采用手動閥門。
3.根據權利要求1所述的一種污水提升反沖裝置，其特征在于所述反沖閥、第一閘閥、第二閘閥分別采用電動閥門。
說明書
污水提升反沖裝置
技術領域
本發明涉及排污設備技術領域，具體地說是一種污水提升反沖裝置。
背景技術
眾所周知，傳統的排水方式，廢污水經排水管道進入集水坑，集水坑內污水達到一定水位后，通過排污泵提升輸送至市政管網。但這種傳統的排放方式卻存在著很多問題，如：污染自然環境、影響生活環境 、威脅人身安全、占用空間大、土建成本高、排污泵及其維護成本高，為了解決這一實質性問題，目前，市場上出現了各種各樣解決該技術問題所設計的技術方案，有的利用容器加裝帶有切割裝置的污水提升泵來實現含污物污水的提升，其不足是水泵容易被污物堵塞，進而無法實現污水提升，導致結構不合理、維修麻煩，使用壽命短，工作效率低;有的采用污水排放專用設備，其是由集水箱和排污裝置組成，所述集水箱上設有換氣口和污水進口，所述排污裝置包括排污泵、連通閥和排污管，所述排污管上設有止回閥和閘閥，排污泵進水口經連通閥與集水箱相連通，出水口經排污管上的止回閥和閘閥與排污出口連接，其不足是在排污過程中容易使污物阻塞排污泵而導致無法工作。
發明內容
本發明的目的是解決上述現有技術的不足，提供一種結構簡單、操作方便、配置成本低、排污效率高、使用壽命長的污水提升反沖裝置。
本發明解決其技術問題所采用的技術方案是：

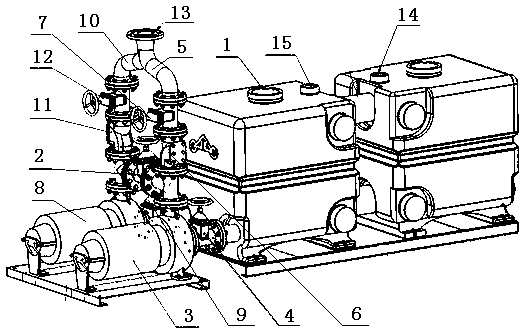

一種污水提升反沖裝置，包括集水箱和排污裝置，所述集水箱上端面設有換氣口和污水進口，其特征在于設有反沖閥，所述集水箱側壁并排設有兩個排污口，一排污口連接第一排污裝置，另一排污口連接第二排污裝置，以利于提高排污效率，所述第一排污裝置包括第一排污泵、第一連通閥和第一排污管，所述第一排污管上設有第一止回閥和第一閘閥，所述第二排污裝置包括第二排污泵、第二連通閥和第二排污管，所述第二排污管上設有第二止回閥和第二閘閥，第一排污管和第二排污管分別與排污出口相連通，所述反沖閥一接口連接第一排污管，另一端接口連通第二排污管，當?shù)谝慌盼郾玫倪M(jìn)口被阻塞時，分別關閉第一閘閥和第二閘閥，打開反沖閥，啟動第二排污泵，污水就會通過第二排污泵和反沖閥進入被阻塞的第一排污泵，強大的反沖力可以將阻塞物經第一排污口進入集水箱中，或者，當?shù)诙盼郾玫倪M(jìn)口被阻塞時，分別關閉第一閘閥和第二閘閥，打開反沖閥，啟動第一排污泵，污水就會通過第一排污泵和反沖閥進入被阻塞的第二排污泵，強大的反沖力可以將阻塞物經第二排污口進入集水箱中達到自動反沖洗的作用，以使第一排污泵和第二排污泵互為沖洗，操作方便、配置成本低。
本發明所述反沖閥、第一閘閥、第二閘閥可分別采用手動閥門，也可分別采用電動閥門，本發明優選采用電動閥門，以達到定期自動清洗的作用。
本發明由于采用上述結構，具有結構簡單、操作方便、配置成本低、排污效率高、使用壽命長等優點。
