申請日2013.10.30

　　公開(公告)日2014.05.28

　　IPC分類號C02F9/12

　　摘要

　　本實用新型涉及一種綜合水處理系統，具體涉及一種全自動物化水處理系統。主要包括處理室、電子處理器，其特征在于：還包括過濾器、控制電箱、離子室、離子棒、加藥裝置、壓差控制器、反洗電機、電動蝶閥。本實用新型結合物理法和化學法處理的優勢，通過壓差控制器將信號傳導給控制電箱，控制電箱與電子處理器、離子室、加藥裝置、反洗電機、電動蝶閥通過導線相連，在線監控并高效處理水質，解決傳統設備中存在的滅藻殺菌率較低的問題，同時無須人工管理，實現了智能化全自動的目標。

　　權利要求書

　　1.全自動物化水處理系統，包括處理室、電子處理器，其特征在于：還包括過濾器、控制電箱、離子室、離子棒、加藥裝置、壓差控制器、反洗電機、電動蝶閥，所述電子處理器與所述離子棒通過導線相連，所述過濾器尾部連通至處理室排污口，所述電子處理器、加藥裝置、反洗電機設于處理室外壁上并連通至所述過濾器內部，所述離子室、壓差控制器設于處理室內壁并連通至過濾器內部，所述電動蝶閥設于處理室的排污口左邊，所述壓差控制器將信號傳導給控制電箱，控制電箱與電子處理器、離子室、加藥裝置、反洗電機、電動蝶閥通過導線相連，所述控制電箱設于處理室外壁，控制電箱內設有PLC控制電路。

　　2.根據權利要求1所述的全自動物化水處理系統，其特征在于：所述處理室前端設有反沖擋板，所述反沖擋板與控制電箱電聯接。

　　3.根據權利要求1所述的全自動物化水處理系統，其特征在于：所述壓差控制器動作值可設定為0.03-0.7MPa。

　　說明書

　　全自動物化水處理系統

　　技術領域

　　本實用新型涉及一種綜合水處理系統，具體涉及一種全自動物化水處理系統。

　　背景技術

　　中央空調等循環水系統在長期運行會產生三大問題：結垢、腐蝕、生物粘泥，這些問題不僅會使空調的各種能耗增加，還會影響空調系統的正常穩定運行，縮短系統的使用壽命,所以必須對循環水系統進行水質處理。傳統的處理方法是單一的物理法或化學法，物理法較簡便，但效果不明顯;化學法會產生懸浮物遺留問題，且對環境會造成污染。

　　發明內容

　　本實用新型的目的在于克服以上技術所述不足，提供一種物理方法和化學方法相結合的全自動物化水處理系統。

　　本實用新型通過以下技術方案來實現：

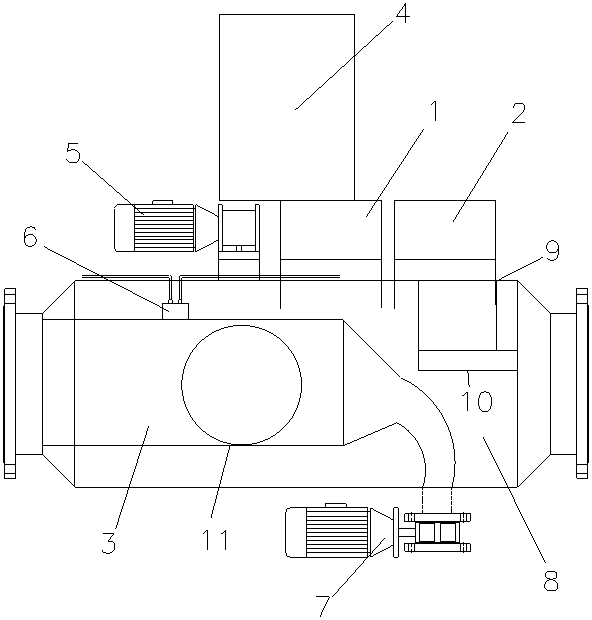

　　全自動物化水處理系統，包括處理室、電子處理器，其特征在于：還包括過濾器、控制電箱、離子室、離子棒、加藥裝置、壓差控制器、反洗電機、電動蝶閥，所述電子處理器與所述離子棒通過導線相連，所述過濾器尾部連通至處理室排污口，所述電子處理器、加藥裝置、反洗電機設于處理室外壁上并連通至所述過濾器內部，所述離子室、壓差控制器設于處理室內壁并連通至過濾器內部，所述電動蝶閥設于處理室的排污口左邊，所述壓差控制器將信號傳導給控制電箱，控制電箱與電子處理器、離子室、加藥裝置、反洗電機、電動蝶閥通過導線相連，所述控制電箱設于處理室外壁，控制電箱內設有PLC控制電路。

　　進一步的，所述處理室前端設有反沖擋板，所述反沖擋板與控制電箱電聯接。

　　進一步的，所述壓差控制器動作值可設定為0.03-0.7MPa。

　　本實用新型的工作原理：當電子處理器不間斷地處理水的過程中濃縮倍數過高時處理效果會下降，加藥裝置把信號傳給控制電箱，控制電箱反饋給加藥裝置啟動藥劑輸送進行中和處理。由于水系統中臟物和脫落的水垢的增加，水的濁度會升高，當所有臟物被攔截在過濾器的濾網時，壓差控制裝置通過濾網進出口壓力變化進行排污及反沖洗。當所有臟物徹底清除后，水質處理系統又恢復到待機狀態。整個全自動化物化水處理系統都是時刻在線監控并高效處理水質。

　　水質處理過程中，電子處理器利用電子元器件產生高壓靜電場，離子棒通過高壓靜電場的直接作用，改變水的物理性能，使原來締合鏈狀大分子斷裂成單個水分子，水分子的偶極距增大，帶有極性的單個水分子包圍在水中溶解鹽的正負離子周圍，使鹽離子運動速度降低，靜電引力下降，碰撞結合的機會大大減少，無法形成水垢，達到防垢的目的。極性水分子的偶極距增大，與鹽正負離子的吸引，力增大，從而使管壁原有的水垢變得松軟、龜裂，在水中力的作用下自行脫落，達到除垢目的。同時離子室釋放的離子團在電場能作用下來實施動態處理水質，離子團主要成分：硅離子、銀離子、硼離子、鈉離子組成的混合氧化物晶體。釋放出來的離子成分由于水合反應都是以單量體的陰離子和陽離子存在，與水中的帶電離子發生轉換反應。釋放的Na+置換下來的Ca2+、Mg2+沉淀物與釋放的Al3+絮凝成巨大重合體沉淀后自動排出;釋放的Ag+具有控制微生物的功效;釋放的硅、硼離子在管壁內形成保護膜，抑制了管道的腐蝕，從而達到除垢的目的。同時電場在工作時產生微電流破壞微生物的生存環境，另外在水中形成的活性氧自由基對微生物有極大的殺傷作用，從而達到殺菌滅藻的目的。加藥裝置通過跟蹤水質的變化，自動將化學溶液加入過濾內，使系統水質處于良好狀況，保證機組安全運行。壓差控制器動作值可設定為0.03-0.7MPa，當過濾器前后壓差達到設定值時，壓差控制器將信號傳給控制電箱，控制電箱發出信號，驅動反洗電機工作和電動蝶閥開啟，進行排污30-60秒結束，然后電動蝶閥復位，反洗電機改變水流方向進行反沖洗排污30-60秒，電動蝶閥開啟，繼續排污3-5秒，電動蝶閥關閉。

　　本實用新型結合物理法和化學法處理的優勢，解決傳統設備中存在的滅藻殺菌率較低的問題，同時無須人工管理，實現智能全自動化的目標。
