申請日2013.10.30

　　公開(公告)日2015.05.06

　　IPC分類號C02F9/14; C02F1/461; C02F9/06

　　摘要

　　本發明公開一種三元電解污水處理組合工藝，其適用于石油、石油化工污水處理，其步驟為：對高難度污水依次進行電解氣浮、電解催化、電解絮凝、沉淀分離、生化處理、電解催化絮凝及沉淀分離步驟，將得到的水進行檢測后達標排放，同時將所述電解氣浮、沉淀分離、生化處理、沉淀分離步驟中所得的污泥輸送到污泥池中后進行污泥處理。本發明的電解組合處理工藝是模塊式一體化處理系統，其可根據具體的需要靈活的進行組合，最大潛力的發揮各污水處理步驟的優勢，配合各處理步驟最優化的完成對各種污水的處理。

　　權利要求書

　　1.一種三元電解污水處理組合工藝，其適用于石油、石油化工污水處 理，其特征在于，其步驟為：對高難度污水依次進行電解氣浮、電解催化、電 解絮凝、沉淀分離、生化處理、電解催化絮凝及沉淀分離步驟，將得到的水進 行檢測后達標排放，同時將所述電解氣浮、沉淀分離、生化處理、沉淀分離步 驟中所得的污泥輸送到污泥池中后進行污泥處理。

　　2.一種三元電解污水處理組合工藝，其適用于垃圾滲濾液、中藥提取、 造紙、印染、皮革等污水處理，其特征在于，其步驟為：對高難度污水依次進 行電解絮凝、沉淀分離、電解催化、電解氣浮、電解催化絮凝、生化處理及電 解化吸附反應步驟，將得到的水進行檢測后達標排放，同時將所述電解絮凝、 電解氣浮、電解催化絮凝、生化處理步驟中所得的污泥輸送到污泥池中后進行 污泥處理。

　　3.一種三元電解污水處理組合工藝，其適用于農藥、醫藥化工、焦化 等污水的處理，其特征在于，其步驟為：對高難度污水依次進行電解催化、電 解氣浮、電解絮凝、沉淀分離、電解氧化、生化處理、微電解催化、電氧化吸 附步驟，將得到的水進行檢測后達標排放，同時將所述電解氣浮、沉淀分離、 生化處理步驟中所得的污泥輸送到污泥池中后進行污泥處理。

　　4.一種三元電解污水處理組合工藝，其適用于電子、電鍍和含有重金 屬等污水處理，其特征在于，其步驟為：對高難度污水依次進行氧化吸附、微 電解催化、調節pH值、電解催化、沉淀分離、電解絮凝、沉淀分離步驟，將得 到的水進行檢測后達標排放，同時將所述調節pH值、沉淀分離、電解絮凝、沉 淀分離步驟中所得的污泥輸送到污泥池中后進行污泥處理。

　　5.一種三元電解污水處理組合工藝，其適用于生物醫藥、淀粉、制糖、 水產品、肉制食品、食品加工等污水處理，其特征在于，其步驟為：對高難度 污水依次進行電解氣浮、電解催化、電解絮凝、沉淀分離步驟，將得到的水進 行檢測后達標排放，將所述電解氣浮、電解絮凝、沉淀分離步驟中所得的污泥 進行活性污泥處理步驟后輸送到污泥收集池后進行污泥干化步驟，同時將所得 到的清液進行檢測，若達標則排放，若不達標則將其輸送到電解氣浮步驟中。

　　6.一種三元電解污水處理組合工藝，其適用于醫院污水處理，其特征 在于，其步驟為：對高難度污水依次進行電解絮凝、電解催化、沉淀分離、微 電解催化步驟，將得到的水進行檢測后達標排放，同時將所述電解絮凝、沉淀 分離步驟中所得的污泥進行活性污泥處理，將該活性污泥處理步驟中所得的清 液進行檢測，達標則排放，不達標則回流到所述電解絮凝步驟中。

　　7.一種三元電解污水處理組合工藝，其適用于生活污水處理，其特征 在于，其步驟為：對高難度污水依次進行電解催化絮凝、沉淀分離、微電解催 化步驟，將得到的水進行檢測后達標排放，同時將所述電解絮凝、沉淀分離、 微電解催化步驟中所得的污泥進行活性污泥處理后，檢測達標后排放。

　　8.一種三元電解污水處理組合工藝，其適用于病毒、藻類污染水源治 理，其特征在于，其步驟為：對高難度污水依次進行電解催化、沉淀分離步驟， 將得到的水進行檢測后達標排放。

　　9.一種三元電解污水處理組合工藝，其適用于重金屬污染水源的治理， 其特征在于，其步驟為：對高難度污水依次進行電解催化、、電解絮凝、沉淀分 離步驟，將得到的水進行檢測后達標排放，同時將沉淀分離步驟中所得的污泥 收集后進行污泥干化處理。

　　10.一種三元電解污水處理組合工藝，其適用于油脂污染水源治理，其 特征在于，其步驟為：對高難度污水依次進行電解氣浮、電解催化氣浮、油水 分離清液排放步驟，將得到油污泥收集后進行污泥干化步驟。

　　說明書

　　一種三元電解污水處理組合工藝

　　技術領域

　　本發明涉及一種三元電解污水處理組合工藝。

　　背景技術

　　高難度廢水是指在工業生產過程中產生的難以生化降解，處理工藝復雜的廢水.主要包括：垃圾滲濾液、石油化工廢水、醫藥化工廢水、焦化廢水、農藥廢水、香精、香料廢水、(大多數化工廢水屬于高難度廢水范圍)、印染、染料廢水、制革廢水、造紙廢水、電鍍廢水、電子廢水、冶金廢水等。高難度污水的構成,是有機物污染所致，分子結構為多環或雜環的分子結構，其分子架構穩定，化學耗氧量一般都在104/l以上。如垃圾滲濾液、醫藥廢水、農藥廢水等化學耗氧量(COD)一般都在20000/L以上，高至可達十幾萬乃至幾十萬之間。

　　高難度污水現采用的工藝

　　A.現對高難度污水處理需要同時,采用多種工藝和復合工藝進行處理，是一個復雜的系統工藝。由于工藝復雜，投資大，運行成本高，工藝不易控制，很難實現自動化,更為主要的是高難度污水往往通過常規的復合處理工藝很難達到國家規定的處理標準。而有些工藝在運行維護保養過程中還會帶來二次污染，如：過濾工藝對物料清洗或廢棄都有一個二次污染問題。

　　B.現在對高難度污水的處理一般采用曝氣法+化學絮凝沉定分離法+化學氧化催化法+生物氧化法+生物膜法+濾料過濾法+活性炭吸附法+逆滲透等多種工藝進行組合的處理工藝，也稱為復合工藝，以上每一個單元工藝在工藝組合時都有可能復加使用，尤其是化學絮凝沉淀分離法,物理過濾法 和化學催化法。雖然采用了多種復合工藝處理往往處理的污水指標很不穩定，出水難以達到排放要求，甚至不能達標。

　　C.現行采用的高難度污水處理工藝存在以下方面的問題：

　　1、處理工藝復雜，工藝實現難度大;

　　2、污水指標難控制，出水指示不穩定，不易達標;

　　3、治理的投資高，高者可達萬元以上;

　　4、占用土地面積大(浪費土地資源);

　　5、高運行成本;

　　6、維護繁雜，維護周期短，耗時耗工;

　　7、在處理過程中對空氣造成二次污染。

　　發明內容

　　由于現有技術存在上述的問題，本發明提出一種三元電解污水處理組合工藝，其能有效地解決上述問題。

　　本發明通過以下技術方案解決上述問題：

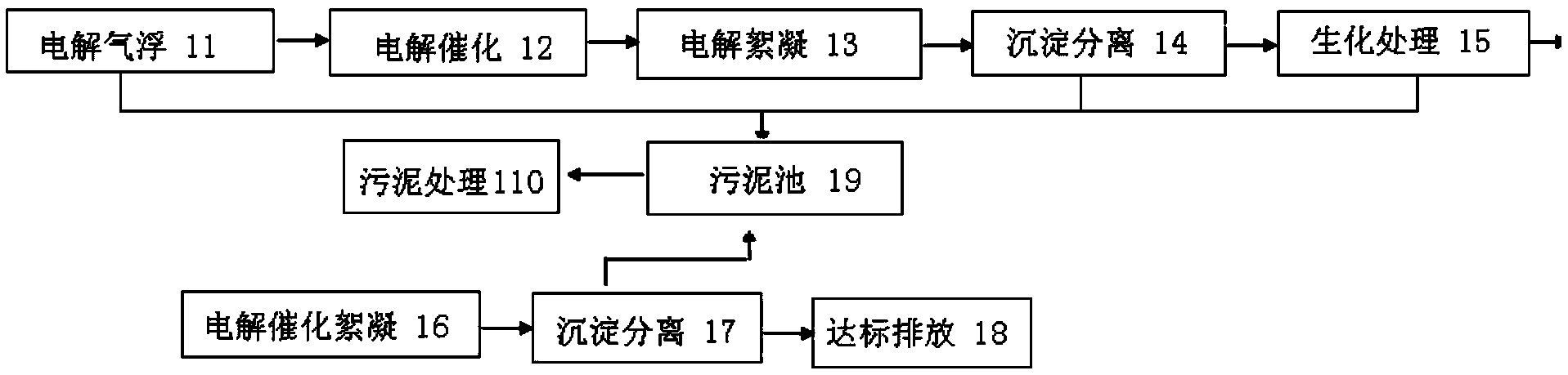

　　一種三元電解污水處理組合工藝，其適用于石油、石油化工污水處理，其步驟為：對高難度污水依次進行電解氣浮、電解催化、電解絮凝、沉淀分離、生化處理、電解催化絮凝及沉淀分離步驟，將得到的水進行檢測后達標排放，同時將所述電解氣浮、沉淀分離、生化處理、沉淀分離步驟中所得的污泥輸送到污泥池中后進行污泥處理。

　　一種三元電解污水處理組合工藝，其適用于垃圾滲濾液、中藥提取、造紙、印染、皮革等污水處理，其特征在于，其步驟為：對高難度污水依次進行電解 絮凝、沉淀分離、電解催化、電解氣浮、電解催化絮凝、生化處理及電解化吸附反應步驟，將得到的水進行檢測后達標排放，同時將所述電解絮凝、電解氣浮、電解催化絮凝、生化處理步驟中所得的污泥輸送到污泥池中后進行污泥處理。

　　一種三元電解污水處理組合工藝，其適用于農藥、醫藥化工、焦化等污水的處理，其步驟為：對高難度污水依次進行電解催化、電解氣浮、電解絮凝、沉淀分離、電解氧化、生化處理、微電解催化、電氧化吸附步驟，將得到的水進行檢測后達標排放，同時將所述電解氣浮、沉淀分離、生化處理步驟中所得的污泥輸送到污泥池中后進行污泥處理。

　　一種三元電解污水處理組合工藝，其適用于電子、電鍍和含有重金屬等污水處理，其步驟為：對高難度污水依次進行氧化吸附、微電解催化、調節pH值、電解催化、沉淀分離、電解絮凝、沉淀分離步驟，將得到的水進行檢測后達標排放，同時將所述調節pH值、沉淀分離、電解絮凝、沉淀分離步驟中所得的污泥輸送到污泥池中后進行污泥處理。

　　一種三元電解污水處理組合工藝，其適用于生物醫藥、淀粉、制糖、水產品、肉制食品、食品加工等污水處理，其步驟為：對高難度污水依次進行電解氣浮、電解催化、電解絮凝、沉淀分離步驟，將得到的水進行檢測后達標排放，將所述電解氣浮、電解絮凝、沉淀分離步驟中所得的污泥進行活性污泥處理步驟后輸送到污泥收集池后進行污泥干化步驟，同時將所得到的清液進行檢測，若達標則排放，若不達標則將其輸送到電解氣浮步驟中。

　　一種三元電解污水處理組合工藝，其適用于醫院污水處理，其步驟為：對高難度污水依次進行電解絮凝、電解催化、沉淀分離、微電解催化步驟，將得到的水進行檢測后達標排放，同時將所述電解絮凝、沉淀分離步驟中所得的污 泥進行活性污泥處理，將該活性污泥處理步驟中所得的清液進行檢測，達標則排放，不達標則回流到所述電解絮凝步驟中。

　　一種三元電解污水處理組合工藝，其適用于生活污水處理，其步驟為：對高難度污水依次進行電解催化絮凝、沉淀分離、微電解催化步驟，將得到的水進行檢測后達標排放，同時將所述電解絮凝、沉淀分離、微電解催化步驟中所得的污泥進行活性污泥處理后，檢測達標后排放。

　　一種三元電解污水處理組合工藝，其適用于病毒、藻類污染水源治理，其步驟為：對高難度污水依次進行電解催化、沉淀分離步驟，將得到的水進行檢測后達標排放。

　　一種三元電解污水處理組合工藝，其適用于重金屬污染水源的治理，其步驟為：對高難度污水依次進行電解催化、、電解絮凝、沉淀分離步驟，將得到的水進行檢測后達標排放，同時將沉淀分離步驟中所得的污泥收集后進行污泥干化處理。

　　一種三元電解污水處理組合工藝，其適用于油脂污染水源治理，其步驟為：對高難度污水依次進行電解氣浮、電解催化氣浮、油水分離清液排放步驟，將得到油污泥收集后進行污泥干化步驟。

　　一種三元電解污水處理組合工藝，其適用于有毒有害突發事件污染水的治理，其步驟為：對高難度污水依次進行高頻電解催化、電解絮凝、電解催化吸附過濾步驟，將得到水檢測后達標排放。

　　一種三元電解污水處理組合工藝，其適用于不含油且含多金屬的污染水的治理，其步驟為：對高難度污水依次進行電解催化、電解絮凝、電解氣浮氧化、電解氧化氣浮、加藥沉淀分離步驟，將得到水檢測后達標排放。

　　每個電解工藝步驟都具有一種對污水獨立的處理能力，但是由于污水的化學復雜性和多樣性，使得任何一種工藝都難將整個污水處理環節獨立完成。而，本發明的電解組合處理工藝是模塊式一體化處理系統，其可根據具體的需要靈活的進行組合，最大潛力的發揮各污水處理步驟的優勢，配合各處理步驟最優化的完成對各種污水的處理。
